CONVERGE是一款由美国Convergent Science Inc.（CSI）公司推出的热流体分析软件，小编提供的是最新版本，可以完美兼容64位操作每户，该软件拥有强大的自动网格生成功能，大大地缩短了网格生成的时间，并拥有丰富的湍流、喷雾、燃烧模型和祥细的化学反应模型供设计师选择，需要此款工具的伙伴们欢迎前来下载使用。

基本介绍

CONVERGE是美国Convergent Science Inc.(CSI)开发的革新性的热流体分析软件，它解决了网格生成这一CFD模拟中一个重要障碍。高效求解器配合自动网格生成功能极大缩短了计算时间。

自动网格生成功能不仅缩短计算时间，也适用于任何复杂形状的几何结构和类似阀门的运动边界。这种边界处理的实用性比其他软件显著提高。

CONVERGE软件

CONVERGE自动生成正交六面体网格，并且还具有动态网格加密，负荷平衡功能，以取得较高计算精度。求解复杂现象的物理模型有喷雾模型，RANS 和LES湍流模型，燃烧模型，广泛应用于内燃机的共轭传热模型，流固耦合模型，辐射模型和VOF模型。

特别对于燃烧，除了经验模型，还有详细化学反应计算和机理简化功能，以前很难计算的详细化学机理现在可以计算。

CONVERGE软件

软件特色

友好的GUI界面

通俗易懂的GUI界面，方便了所有条件的设置，譬如表面分割、边界条件的设置。可以使用免费的「EnSight Desktop for CONVERGE」(机能有所限制)。

全自动网格生成

大多数的CFD软件在实施计算之前都需要用户花费大量时间创建完整的计算网格，而CONVERGE是在每个时间步内自动生成体网格，且重建时间很短，用户不需要在计算前处理中划分网格。因此，用户可以大幅节省创建网格所花费的时间，用来分析计算结果以及检讨改善方案等更高科技含量的工作。

仿真分析之前只需要准备好发动机的表面STL文件。在计算领域内部完全采用理想正交六面体网格，确保计算精度。还可以对活塞和阀门等运动边界实现动网格处理。

CONVERGE软件

活塞、阀门等运动边界的设定极其方便

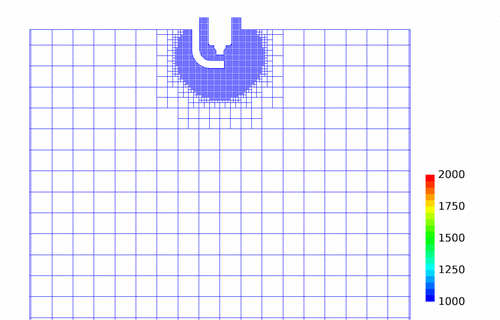

自适应加密功能 (AMR : Adaptive Mesh Refinement)以最小的计算成本实现最高的计算精度。

自适应网格功能可以根据变量(速度、温度、组分浓度)自动进行网格加密，以更少的计算成本实现最高的分析精度。

计算结果受工程师个人经验的影响很小

网格控制参数标准化以后，工程师的经验对计算结果的影响很小

此外，采用适当的网格控制策略，可能最大限度减少计算结果对网格的依赖性。

CONVERGE软件

形状变更的灵活性

用户在改变几何形状进行再次分析时具有高度的灵活性。例如，只需花费10分钟~1小时即可完成对活塞和进排气道形状的修改。

丰富的湍流、喷雾、燃烧模型

CONVERGE软件

详细化学反应模型

CONVERGE软件

高效率并行计算

主要功能

网格控制功能

•网格缩放

可以在计算过程中修改网格划分基准尺寸。

例如，在排气过程中为了缩短计算时间采用粗网格进行计算，而在吸气过程中采用细网格进行计算来提高计算精度，可以随时在计算过程中调整网格大小。

CONVERGE软件

局部网格细化

可以基于指定的时间和空间加密局部网格。

例如，仅在喷雾过程中(时间)对喷束通过的区域(空间)进行网格加密。

CONVERGE软件

自适应加密网格(AMR： Adaptive Mesh Refinement)

求解器可以根据物理量(速度，温度，化学浓度)的变化梯度自动加密网格，壁面附近也可以根据Y+值自动加密网格。

CONVERGE软件

丰富的高级喷雾模型

•喷雾模型

-Kelvin-Helmholz破碎模型

-Reyleigt-Taylor破碎模型

-TAB模型

-蒸发模型

•雾滴碰撞和聚合模型

-O’Rourke模型

-碰撞网格选项

•液膜模型

-particle-based wall film model

-飞溅，破碎，蒸发•沸腾

丰富的高级燃烧模型

•适用的燃烧•反应现象

-点火

-敲缸

-混合支配燃烧

-火焰传播

-排放

•燃烧模型

-SAGE详细反应求解器

-Multi-Zone加速算法：比以往的详细化学反应求解器计算速度提高数倍乃至数十倍。

-反应机理减少模型(DMR)

-Shell自点火模型

-特征时间燃烧(CTC)模型

-G方程模型

-ECFM-3Z模型

-RIF模型

-通用化学平衡反应求解器

-Zel’dovich NOx模型

-Hiroyasu-NSC Soot模型

-Base Soot模型

-F.Mauss PM/PSM Soot模型

-0维反应求解

-自动简化机理模型

•液膜模型

-particle-based wall film model

-飞溅，破碎，蒸发•沸腾

其它的计算功能

•定常/非定常

•可压/不可压

—可变时间步长、固定时间步长

•空间差分格式(1阶精度、2阶精度)

•湍流模型

—标准k-ε模型、RNG k-ε模型、LES

•多孔介质

•自由表面

•汽蚀模型

•流固耦合模型

•FSI模型

•辐射模型

•零维详细化学反应模型(包括反应机理减少机制)

•mapping restart功能

•源项

•与汽车综合仿真计算软件「GT-SUITE」进行耦合计算

•柴油机sector自动建模功能

•循环平均壁面换热值的map功能

•UDF(User Defined Function)

•并行计算
