软件 天河云CAD V1.2.4 64位 官方正式免费版(支持64位AutoCAD2010~2016)
图标
分类 软件下载-图形图像-3D制作类 3D制作类
语言 简体中文
大小 704MB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

天河云CAD 64位官方正式免费版是一款不需要破解就可以完全使用的工程绘图设计系统软件，可以搭配64位AutoCAD2010~2016使用，与国外同类系统相比，它更适于我国工程技术人员使用；与国内同类产品相比，功能丰富，性能优越，高效实用。可以很大程度上提高产品设计和绘图的效率与质量，需要此款工具的朋友们可以前来下载使用。

常见问题：天河云CAD和PCCAD有什么区别？真的可以免费使用吗？

天河云CAD和PCCAD都是天河智造推出的机械设计软件；

天河云CAD针对个人免费使用，需要联网注册一下，PCCAD需要购买授权使用，二者基本设计功能相同，但云CAD可以联网自动更新，功能和数据更新速度比PCCAD快，另外云CAD提供了一些基于互联网的服务；个

人建议：公司使用购买PCCAD，个人使用用云CAD；

现在大部分的PCCAD都是盗版用户，程序破解极不稳定，容易死机，直接换成云CAD更好一些，官方免费的服务支持，更新速度快，好像图库每月都要更新一次。

功能介绍

　　天河云CAD 在保留AutoCAD 原有功能基础上，增加了如下功能模块：

　　1. 统一制图标准：标准化、用户化

　　a) 自动管理图层

　　i.  天河云CAD执行国家机械标准图层样式，而无需您再手工建立图层；

　　ii. 自动切换图层，即程序根据您执行命令的不同，自动将不同对象放置到相应图层中；

　　iii. 图层转换方便，只要键入图层名称前的阿拉伯数字，如1、2、3，就可实现改变所选对象所在图层，或变更当前图层。

　　b) 标准图幅绘制

　　i.   一键生成符合国家标准的图框，包括标题栏、附加栏等；

　　ii.   支持图框尺寸和图框模板的自定义，可扩充不同尺寸和形状的图幅；

　　iii.  在图幅设置界面，可切换不同样式标准；

　　iv.  软件自动维护绘图比例。

天河云CAD

　　c) 企业制图环境定制

　　i. 企业可自定义符合自身要求的标题栏、明细表等；

　　ii. 可自定义BOM表格式；

　　iii. 提供机械行业专业术语库，并支持企业维护自身标准词句库；

　　iv.    安装天河云CAD同时可同步更新企业标准，保证标准统一。

　　2. 专业机械绘图模块

　　在平台 CAD 提供的绘图功能基础上，天河云CAD根据工程设计和制图的实际需要，增加了下列实用的绘图功能：

　　a) 绘图工具

　　切线、角分线、放射线、中心线、波浪线、精确矩形等。可全面提高绘图速度，给人以面貌一新的感觉，使 天河云CAD软件绘图速度远远地领先于同类软件。

　　b) 构造工具

　　截交、动态延伸、工艺特征生成方便快捷，一个工艺特征生成命令即可完成16种可再编辑的常用的零件结构特征；生成的工艺特征可以随时进行直观的再编辑，构成了天河云CAD的又一特色。

天河云CAD

　　c) 视图创建

　　主视图生成后，可自动生成正交视图、剖视图、方向视图的辅助视图，并自动生成标记符号，使得视图创建工作轻松、快捷。

　　d) 局部放大

　　将某一图形的局部，自动放大到所需的比例，生成局部放大视图，无需重画。

　　3. 智能工程标注

　　天河云CAD 系统根据机械制图的国家标准, 提供了齐全的标注功能。拟人化的工程标注风格，直观、快捷、智能。

　　a) 尺寸标注及公差查询

　　i. 天河云CAD提供智能标注、尺寸标注、尺寸公差、形位公差、倒角标注、引线标注等标注功能；

天河云CAD

ii. 尤其是“智能标注D”，只须一个命令，即可自动识别直线、圆、圆弧、角度等对象，完成90%的尺寸标注工作。

　　iii. 可自动检索并优选公差值，具有自动找基点、自动垂直等智能功能, 无需再翻手册；

　　iv. 标注对象长度发生变化，偏差值自动更新。

　　b) 符号标注

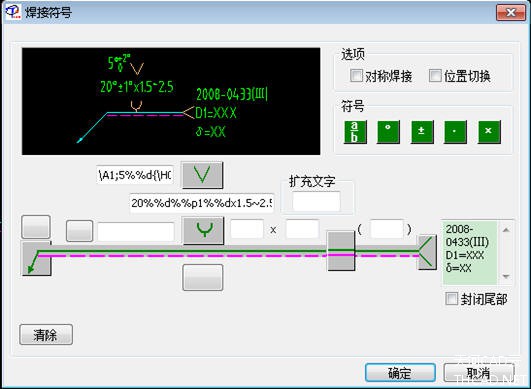

　　根据机械制图的标准，提供完善的粗糙度、形位公差、焊接符号、基准符号、视图标记等符号标注工具。

天河云CAD

　　c) 文字处理

　　i. 在填写文字及技术条件基础上，提供了机械行业专业术语词句库；

　　ii. 文字可炸开为线及圆弧以便继续进行特殊处理；

　　iii. 支持文字加框特殊处理；

　　iv. 可任意转换文字大小写；

　　v. 提供曲线文字处理功能；

　　vi. 支持字符分解、合并及加减计算。

天河云CAD

　　4. 方便的编辑功能

　　a) 超级编辑V

　　超级编辑命令，可自动根据所选对象的不同，调用相应的编辑窗口进行编辑、修改。包括尺寸标注、符号标注、序号标注、文字标注、图幅，以及出库零件等。

　　b) 双击超级编辑

　　天河云CAD更是支持双击对象进行编辑，从而使绘图效率提高5倍左右。

　　c) 支持夹点拖拽

　　通过拖拽符号标注对象，如粗糙度、基准符号等的夹点移动标注对象位置，程序将自动进行旋转及增加辅助线等处理。

　　5. 国标符号库、零件库

　　根据国家颁布的最新标准，提供完整齐全的国标符号库、零件库；

　　a) 国标符号库

　　仪器仪表符号、电器符号、液压符号、运动符号等，所有国标符号极易查找，只须轻轻一按，就可快速调出；

　　b) 标准零件库

　　螺母、螺栓、螺柱、螺钉、销钉、铆钉、垫圈、挡圈、密封圈、轴承、型材等，现有54个标准件库，3000多个零件类，且在不断完善中。标准件库视图齐全，均为参数化图库，只须点中尺寸参数，即可得到所需零件，节省大量重复劳动，节约大量时间，集中体现了CAD系统的优越性。

　　6. 装配及BOM处理

　　a) 消隐处理

　　可对调入零件进行定位、消隐等处理，方便地生成装配图。

　　b) 序号、明细表

　　i. 提供了丰富的序号标注、明细表自动生成与编辑功能；

　　ii. 首创序号与明细表双向关联，修改任一标注可自动修改另一标注，明细表全自动生成、更新；

　　iii. 标注内容与专业术语词句库建立了联系，可快速输入所需内容。

　　7. 批量处理工具

　　天河云CAD还提供了大量的批量处理实用工具，它们的共同特点是无须手工打开图纸、批量、快捷。

　　a) 批量数据提取

　　i. 可快速提取整套图纸的标题栏、明细表数据；

　　ii. 可进行装配图明细表与零件图标题栏关联数据检查；

　　iii.  为数据处理提供基础数据。

　　b) 批量图纸操作

　　i. 可批量清理文件；

　　ii. 可批量另存文件为指定DWG格式等。

　　c) 批量DWG浏览

　　i. 不仅可提取标题栏的数据，而且可以提取包括明细表在内的所有dwg文件中带有属性的块中的数据；

　　ii. 功能集成到表格处理及明细表处理等窗口中。

　　d) 批量文本查找

　　i. 批量查找与替换图面中的单行文本、属性文本、多行文本、标注文本等；

　　ii. 包括标题栏及明细表中的数据。

　　e) 批量更改标题栏

　　该功能主要应用于企业标题栏标准发生变化，或企业名称变更后，对旧图纸标题栏的批量更新处理。

软件特色

　　智能化、特征化、参数化、专业化、用户化、标准化与国际接轨。

　　1. 绘图效率高

　　利用天河云CAD，可使绘制工程图的速度较直接使用CAD加快5-8倍，远高于同类软件的绘图速度。

　　2. 功能细致实用

　　天河云CAD以功能细致实用见长，可以满足用户绘图、设计等各方面的需要。

　　3. 系统稳定可靠

　　天河云CAD稳定可靠，具有自我保护功能，不会出现死机和丢失数据的现象，这是市场上大部分同类系统无可比拟的优点。

　　4. 直观、易学的人机交互界面

　　在以往的CAD系统中，计算机作图的过程往往和一般工程制图的习惯不一致，使得工程人员不能在短期内掌握，而天河云CAD作图的思路和工程人员的习惯完全一致，即使计算机操作不熟练的工程技术人员也可在三天内学会，半月内熟练使用天河云CAD。

　　5. 制图完全符合国家标准

　　软件已率先通过国家机械CAD标准化审查，利用天河云CAD绘制的工程图纸完全符合国家标准的制图规范。

　　6. 支持用户化定制

　　天河云CAD的标题栏、明细表及标题栏、明细表数据提取等许多地方都对用户完全开放，提供给用户更人性化的工作空间。

更新日志

1.2.4版（2016年10月10日）:

增加

标题栏、明细表等超级属性块编辑窗口中增加对系列值及默认值的支持。

例如以下是标题栏中效果（示例效果见：标题栏_new、明细表_new）：

系列值及默认值需要在自定义标题栏或明细表时进行设置：

【注】设置时注意各参考值之间要以英文逗号进行分隔，且以英文逗号结束！

标题栏直接填写设计者和日期内容。

1）程序根据属性块中定义的字段标识进行判断处理，即“设计”字段标识为“Designer”，“日期”字段标识为“Date”；

2）默认填写设计者名字，无开关。如不希望填写，请在定义标题栏时字段标识不要设置为“Designer”即可；

3）默认情况下设计者的值与系统变量 loginname 的值相同；如希望按自己设置填写，则可用记事本打开以下文件进行配置：X:\THSOFT\THCloudCAD\MCADSetting\PaperSet.ini；

4）是否自动填写日期及日期的填写格式通过在图纸设置中配置：

5）每次进行图纸设置，如果勾选“自动填写日期”，日期会自动更新为当前系统时间，而设计者不会根据配置更新（除非设计者值为空）；

6）编辑标题栏也可以自行更新日期，只是程序仅保留图纸设置中设置的日期格式，不保存编辑框中选择的日期格式。

图纸分区可控制上下左右的显示。

1）在图纸设置窗口中配置，配置保存到文档中；

2）绘制附加栏，则左侧分区不显示。

标注序号时选择标准件对象可以直接提取标准件信息。

请根据命令行提示，输入c切换为选择出库标准件模式，如：

命令: PC_XH

[当前序号：1]输序号或选择序号引出点 ，或[选择出库标准件(C)]：c

[当前序号：1]选择出库标准件，或[按空格或回车键选择序号引出点]：

在天河云的“关于”中可以显示产品版本。

完善

在控制面板中关闭了“用户账户控制设置”，则无须再以管理员身份运行天河云CAD，图库也可以正常调用。

【注】如果您未关闭“用户账户控制设置”，则仍须勾选“以管理员身份运行”，否则可能会出现执行系列化零件（标准件）出库死机！

对部分国标图库进行更新。

修正

解决以拖动方式确定中心线出头长度造成程序死机的问题。

继续解决某些版本win8.1、win10中可能存在的AutoCAD2015或2016中打开标注窗口死机问题。

软件特别说明

1、天河云CAD是天河公司免费向广大设计人员提供的一款设计软件；

2、安装64位天河云CAD前请先安装AutoCAD2010-2016中的任意一个或多个产品，否则无法正常安装、使用；

64位 AutoCAD 2015下载地址：https://www.jb51.net/softs/211099.html

3、请以管理员身份登录并安装软件；

4、安装前建议在控制面板中关闭用户账户控制，并关闭杀毒软件；
