软件 触摸屏编程软件-海为HD系列(Haiwellview) v7.22 官方中文安装版
图标
分类 软件下载-应用软件-编程开发-编程工具-触摸屏编程软件下载 编程工具
语言 简体中文
大小 82.4MB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

　　触摸屏编程软件是海为HD系列的一款编程软件，其作用是用来将HMI屏上记录的数据集中管理，便于用户查询数据报表，查看历史曲线；软件内置工程编辑器，用户可以通过该功能进行工程管理和画面设计，对编译触摸屏编程非常有用，该软件提供了程序画面功能，用户的所有HMI操作都可以在画面上进行操作，支持修改部件的属性，通过选择不同的显示方向、向量图、边框颜色、外观位图和文字对齐属性来设置，非常具有个性化，需要的朋友赶快下载试试吧！

公司介绍

　　厦门海为科技有限公司坐落于美丽的鹭岛厦门,成立于2005年，是一家集自主研发、生产、销售及服务为一体的高新技术企业。作为中国工控市场最早的参与者之一，长期专注于工业控制领域自动化水平的提高，致力于工业自动化核心控制系统的研发，为工业自动化设备制造商提供整体解决方案。目前，公司主要产品有PLC、HMI、智能网关、无线通讯等，广泛应用于塑料、包装、纺织、食品、医疗、制药、环保、市政、印刷、建材、电梯、中央空调、数控机床等领域的系统和控制设备。

　　公司被认定为高新技术企业及软件企业，严格按照ISO9001质量体系的要求实行从研发、生产到销售的全面质量管理，全系列产品通过CE认证。

触摸屏编程软件(海为HD系列) 7.22 简体中文版

软件特色

　　1、海为PLC编程软件全仿真，模拟量无须通过编程进行码值与工程量之间的转换。减少了程序编写和现场调试时间，方便了技术人员的调试工作，提高了工作效益。

　　2、有线组网相比，使用zigbee无线协议组网的建设和维护成本极大地降低了。用户组建好一个通讯网络之后，需要增加新的设备时，无需新增通讯线路，只需将新增设备加入到已组建好的无线网络就可以实现系统的扩充，有更好的扩展性。

　　3、整个系统的自动化程度高，系统结构和运行状态良好，处理后污水达到环保要求可直接排放，后续维护成本低，能够为污水处理厂创造更广阔的利润空间。

软件特点

　　触摸屏的尺寸目前有：4.3寸、7寸、10.2寸、10.4寸；

　　● 支持多种通信接口：配备有RS232串口、RS485串口、以太网口、CAN总线、音频视频输入输出等接口；

　　● 内置多种通讯协议，满足您在各种运用场合的需求；

　　● 真彩TFT液晶，65536真彩色显示，高亮度背光；画面显示内容丰富；

　　● 外观新颖、操作便捷，功能强大；

　　● 工作电源：24VDC；

软件优势

　　工程

　　在软件中，客户搭建的一个HMI应用被称之为“工程”，每一个工程都包含了必备的基本元素：

　　工程配置

　　工程所应用的控制系统(PLC或者仪表)型号，HMI型号，以及软件启动工程时所必须初始化的系统参数、工程启动时初始画面号等；

　　画面

　　客户根据实际需要定制的图形页面，画面里面包含了实现监控功能的部件等，画面能比较形象地显示被监控的控制系统行为，并给受控系统发送相应的控制指令。

　　资源库

　　客户在制作画面时用到的资源：

　　地址标识库用来整合当前工程的地址资源；

　　工程位图库用来整合当前工程的位图资源；

　　文本库用来整合当前工程的文本资源。

　　字体库用来在当前工程中支持所有的Windows矢量字体

　　信息录入

　　包括位报警区、字报警区、数据记录区、实时曲线图、历史XY图、WebServer数据记录区、多机互联数据区等信息的录入。

　　工程编辑好以后，需将工程编译成hmt文件，方可做离线模拟或者下载到HMI上运行。

　　部件

　　部件是组成画面的基本元素，对PLC的监控和控制都必须依赖于部件，部件分为三大类：

　　控制类部件

　　这类部件既可以显示PLC的状态，也可以向PLC写入数据，这类部件有位开关、字开关、超级组合按钮、数值输入/显示、字符输入/显示、配方传输部件等。

　　显示类部件

　　这类部件用于显示PLC的数据或者状态，包括各种指示灯、各种仪表部件、动画、报警显示、配方显示、旋转位图、事件显示、趋势图、历史XY图等。

　　特殊部件

　　这类部件是为了实现特殊的功能而实现的；包括打印部件，花型预览图、圆盘记录图、历史圆盘记录图等。

　　画面

　　画面是工程的基本组成元素，也是HMI产品的一个基本概念，画面概念与其它产品是一样的，HMI任何显示或者操作都必须放置在画面上来完成。画面分为基本画面和子画面，基本画面与子画面的区别主要是：

　　如果一个画面独立显示出来则是基本画面(可以通过功能开关切换)，反之，如果一个画面的显示必须依赖画面显示部件则为子画面；调用到子画面的部件：直接画面显示、报警画面。

　　基本画面的大小就是显示屏的实际大小，而子画面的大小是可以指定的，这是最重要的区别。

　　编译

　　如果要在PLC上模拟工程，则要编译成HMT文件，编译是一个对工程进行全局优化的过程，编译后的工程可以在模拟器上高效的运行，编译过程还会报告工程发现的警告和错误，以便用户修改这些错误或者警告。

　　在编译完成后，自动生成一个该工程的HMT文件。

　　缓冲区

　　缓冲区是由用户指定的，不依赖具体画面的监控区域，现在有下类缓冲区：

　　位报警信息缓冲区：录入与保存位报警的相关信息

　　字报警信息缓冲区：录入与保存字报警的相关信息

　　数据记录区：录入与保存数据记录功能的相关信息

　　实时曲线缓冲区：录入与保存趋势图的相关信息

　　历史XY图缓冲区：录入与保存历史XY图的相关信息

　　WebServer数据记录区：录入与保存Webserver数据的相关信息

　　多机互联数据区：录入与保存多机互联数据的相关信息

　　缓冲区的运行是不依赖画面运行的，而是当工程在模拟器上或者在HMI启动后，系统就根据缓冲区的设置开始监视数据，并把监控到的数据保存在(模拟器/HMI)上一段预先开辟的缓存里。当缓存超出用户设定时，系统将按照先进先出的原则进行溢出处理。

　　监控所得到的数据保存在模拟器/HMI的缓存里，所得数据必须依赖显示类部件才能查看，如：

　　1、显示报警信息缓冲区的内容，则要在画面上放置报警显示类部件(报警条、当前报警表、报警历史表等)；

　　2、显示历史XY图缓冲区的内容，则要在画面上放置XY图显示部件；

　　3、显示趋势图缓冲区的内容，则要在画面上放置趋势图或者百分比趋势图显示部件；

　　4、显示数据记录区的内容，可以通过数据记录显示、历史曲线图部件来显示；也可以上传到上位机来通过特定的读取工具读取信息。

安装方法

　　1、下载解压文件，找到Haiwell（海为）HD系列触摸屏编程软件.exe双击安装

触摸屏编程软件(海为HD系列) 7.22 简体中文版

　　2、选择安装位置C:\Program Files (x86)\Haiwellview

触摸屏编程软件(海为HD系列) 7.22 简体中文版

　　3、创建菜单文件夹Haiwellview

触摸屏编程软件(海为HD系列) 7.22 简体中文版

　　4、创建桌面快捷方式

触摸屏编程软件(海为HD系列) 7.22 简体中文版

　　5、安装预览、点击安装

触摸屏编程软件(海为HD系列) 7.22 简体中文版

　　6、正在安装，请稍后

触摸屏编程软件(海为HD系列) 7.22 简体中文版

　　7、安装完成

触摸屏编程软件(海为HD系列) 7.22 简体中文版

使用说明

　　打开 软件，主画面会显示“欢迎使用”界面。在工程画面中，右侧有六个选项：工程反编译、工程上传/下载、工程模拟、帮助主题、软件设置、U盘升级。

　　工程反编译 ：从HMI下上传上来的hmt文件，需要进行反编译后才能用 软件打开。

　　HMT工程位置 ：导入HMT文件，将它进行反编译，最后通过打开hmp文件来打开工程。

　　保存路径 ：反编译后的工程文件保存的路径。

　　工程密码 ：在原工程中的工程设置里的安全等级选项里设置的设计者密码。

　　工程上传/下载：不打开工程，直接通过这个工具来上传下载工程文件、配方或者镜像文件。

　　“PC端口”： 通过下载工具(串口线或USB线)把工程文件、镜像文件上传或下载到HMI。

　　“波特率”： 默认为115200，不需要修改。

　　“文件类型”： 选择要下载的文件，类型包括工程文件(.hmt)、配方(.rcp)、镜像文件(.osf)。

　　“密码”： 仅上传时需要。密码是工程的工程参数里的“安全等级及密码”选项中的“设计者密码”。

　　“取消检测更新”： 勾选上，则在下载工程的同时，会去检测安装目录下的update文件夹里是否有新版本的镜像文件，有的话它会先更新镜像文件，然后再下载工程。

　　“HMI-->PC” ：即上传工程文件到电脑。

　　“PC-->HMI”： 即下载工程文件、配方、镜像文件到HMI屏上。

　　“更新HMI时间”： 将屏的系统时间更新为电脑的系统时间。

　　工程模拟：浏览hmt文件，进行离线模拟或者在线模拟。

　　软件设置：设置软件的部件属性的显示方式：属性栏或者对话框。可以两者都勾选，则在工程编辑中，点击画面中部件，在左边会以属性栏的方式显示部件的所有属性，或者双击该部件，则跳出属性对话框。

　　U盘升级:将工程文件或者镜像文件复制到U盘中，通过工厂测试画面的UPDATE 。OSF 和COPY PROJECT 从U盘灌工程或者镜像文件到HMI。

　　进入工厂测试画面的方式 是：按住屏的右上角三到四秒钟，触摸屏会进入触摸屏后台画面，点击“Factory testing”进入工厂测试界面。

　　U盘升级工程文件/U盘升级镜像文件 ：选择要复制到U盘的文件，HMT工程文件或者osf镜像文件。

运行原理

　　HMI 是Human Machine Interface(人机界面)的简写，它为PLC控制系统、I/O模块或者其他控制系统提供一个人性化的操作界面，而人机界面则通过RS232、485、MODBUS、CAN总线等协议与这些控制系统交互数据与控制信号。由于这种交互是实时的，这就使得HMI实现了下面的关键功能：

　　 实时监控PLC、I/O模块的运行，并在HMI上形象地显示出来；

　　 操作者可以通过HMI向自动化设备发出控制信号，使得自动化设备可以按照操纵者的意图运行。

触摸屏编程软件(海为HD系列) 7.22 简体中文版

　　HMI的应用领域决定了它必须具备下列特性：

　　1. HMI必须具备和各种自控设备交互数据的能力，这需要HMI集成各种型号的PLC、I/O模块、各种总线协议等自控设备的通信协议；

　　2. HMI应该提供一个工具软件，供客户开发基于特定控制系统定制相应的应用；

　　3. HMI必须是工业级的产品，能够适应工业应用环境，具有可靠的质量和优秀的性能。

使用方法

　　如果用户想查询CF卡中的数据，首先应该设定CF卡数据所在的目录，具体操作如下：安装软件在软件菜单栏“文件”中打开“设置”，则出现如下图：

触摸屏编程软件(海为HD系列) 7.22 简体中文版
触摸屏编程软件(海为HD系列) 7.22 简体中文版

　　上图中“暂存根目录”：是指CF的数据暂存目录，查询到的数据会整合成一个文件存到此目录中，用户可以在电脑中自行定义此目录；

　　“数据根目录”：是指CF的数据所在的目录，可以是目录或是驱动器。查询之前需要查找并设置CF数据所在的目录，这是查询之前的关键步骤。如果用户要把CF卡中的数据拷到电脑上，应该把卡中的AL（报警记录）或DL（数据记录）的目录完整的拷出来。设定好后，按“确定”，退出即可。

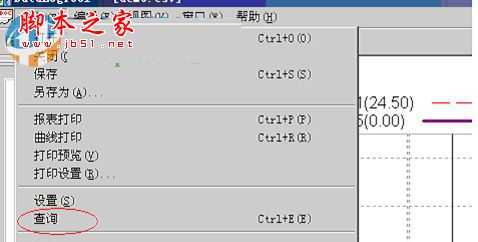

　　（2）如果CF的数据存在，则在左边的一栏中出现树性的结构，此结构显示CF卡中的记录数目和数据；后，在菜单栏“文件”中打开“查询”，则出现如下图：

　　暂存根目录图：数据根目录：

触摸屏编程软件(海为HD系列) 7.22 简体中文版

　　（4）点击左侧通道号、年、月、日 、双击小时时间就会出现数据。

触摸屏编程软件(海为HD系列) 7.22 简体中文版

　　（5）可将多个时间段的数据整合在一个文件内。点【文件】点【查询】

触摸屏编程软件(海为HD系列) 7.22 简体中文版

　　根据需要，设置“开始时间”，“结束时间”，“查询间隔”，然后“确定“，退出，在右边的数据列表中，就会显示符合查询条件的数据。

　　把整合在一起的多个时间段的数据，点击曲线设置

　　立即显示1000行的数据曲线图，改变数据查询间隔【 360 】秒（可设置数据查询间隔），可压缩多个时间段的数据曲线。

　　建立新画面

　　为建立一个新的画面，在工程管理器中选择菜单“画面/新建画面”，或者点击工具栏的“新建画面”按钮，出现“新建画面” 对话框，如图3-4。

　　在新建画面对话框中需要输入画面的基本信息画面号和画面名称，画面号不能重复，在新建画面的时候工程编辑器会自动根据当前最后的画面号进行增加，在这里我们设置画面号为1，画面名称不填写。

触摸屏编程软件(海为HD系列) 7.22 简体中文版

　　我们可以在安全等级中设置当前的等级为一级，画面背景的属性框中设置画面的背景色、前景色和填充图样。因为这个画面是基本画面，所以子画面的属性在这里不设置。在设置完这些画面的信息之后，点击“确认”按钮，整个工程编辑器的格局变成如图3-5所示的画面。

触摸屏编程软件(海为HD系列) 7.22 简体中文版

更新日志

　　1、增加64位下载

　　2、增加自动横竖屏切换

　　3、增加动态分期付款
