Pidcad for autocad 2008是一款需要与autocad 2008结合使用的化工设计绘图软件，软件自发布以来被广泛地应用于各类工业设计和制图领域，不过pidcad并没有破解版本，所以小编为大家带来的是官方版本，使用Pidcad 2008可以精确合理的设计出专业的设计施工图，并且支持在图纸上添加设备、仪表绘制管线、阀门安装和管理件等元素，软件在操作界面和标准方面完全符合国内的各种规定，欢迎有需要的朋友们前来下载使用。

Pidcad2008功能

1、快速设计、绘制新建装置的工艺管道、仪表流程图

2、快速绘制、复原原有装置及其流程图(含工艺物料平衡图和工艺管道、仪表流程图)，建立永久的电子版流程图、电子工艺档案库;彻底改变工厂过去徒手绘制的图纸不美观、易磨损、易褪色、不方便 修改、不易保藏的状况

3、在PIDCAD绘制的工艺管道、仪表流程图上，建立工厂设备管理信息库、仪表管理信息库、工艺参数管理信息库(需本公司开发的Pidmis软件支持)，实现工厂图纸、资料的电子信息化管理

4、统计流程图中各种设备、仪表、阀门、管线的数量、型号，并显示每个仪表、阀门的具体位置并且记忆用户输入数值，方便工厂技术改造、大修、备件采购的信息化管理

5、管线数据扩展功能，图纸上管线的基本属性数据管理

6、在绘图中，阀门、管件、仪表移动或者删除后管线自动闭合;设备移动管线可以自动跟踪连接

7、阀门、管件、仪表可以自动替换并且可以连续插入，并且可以批量自动替换

8、阀门，管件等自动标注，并且实现阀门管件以及标准的对齐

Pidcad2008特点

1、基于AutoCAD，融合绘图标准与设计习惯

2、600多项功能，轻松绘制各种流程图

3、材料自动统计，标注自动添加、自动对齐

4、预设海量图库，可自定义图符，提升效率3至5倍

5、图幅、标题栏、管线颜色、设备自定义

6、可绘制PID图、PFD图、特例图、检测图等

Pidcad与Cadpid有什么区别?

1、Pidcad的设计是在PFD(PFD：Process Flow Diagram工艺流程图，可以说是简化版的PID)的基础上完成的。它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序，是工厂安装设计的依据

2、Cadpid是利用计算机及其图形设备帮助设计人员进行设计工作，在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案;各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索;设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成;由计算机自动产生的设计结果，可以快速作出图形，使设计人员及时对设计作出判断和修改;利用计算机可以进行与图形的编辑、放大、缩小、平移、复制和旋转等有关的图形数据加工工作

各种图形的画法

设备 包括两种方式：

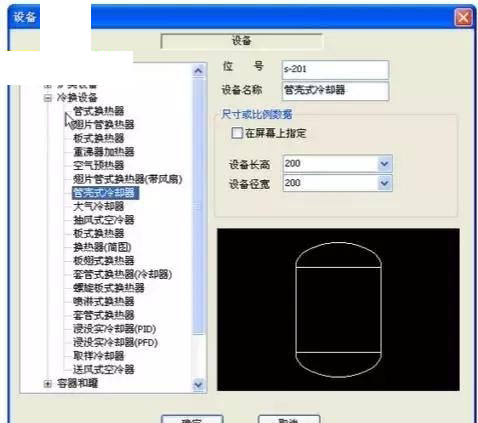

打开【设备工具条】→单击所需的设备按钮→弹出对话框(图)

Pidcad2008

输入所需内容(包括：选择或手动输入设备名称、设备位号、设备尺寸，注意：不要点击【在屏幕上指定】按钮)→单击【确定】按钮→选择设备的位置，所选设备将出现在图纸上。

Pidcad2008

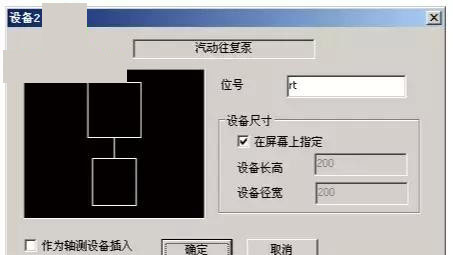

打开【设备工具条】→单击所需的设备按钮→弹出对话框(图)→输入所需内容(包括：设备名称、设备位号，注意：必需选取【在屏幕上指定】复选框，使设备尺寸处于不可编辑状态)→单击【确定】按钮→选取设备左下角位置→选取设备右上角位置，所选设备便出现在图纸上。

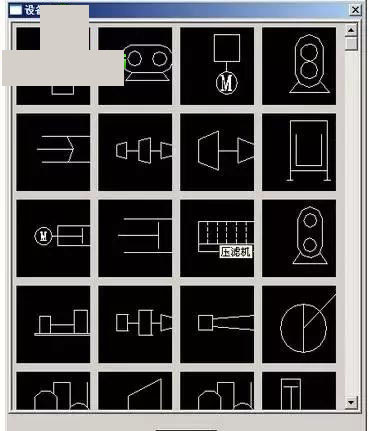

其他设备绘制(小型设备)：点击总控工具条上面的【小型设备】按钮→弹出小型设备集合图库，如图

Pidcad2008

双击任一设备图标，弹出对话框

Pidcad2008

输入设备位号，选择在【屏幕上面指定】或输入设备的尺寸→点击【确定】按钮，其绘制方法参见“主设备绘制”方法。

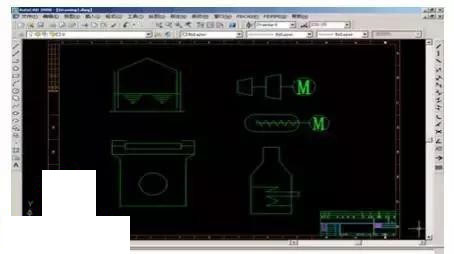

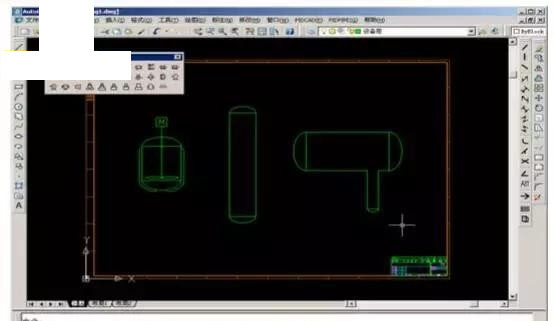

任意选择一种方式，如图绘制的部分小型设备。

Pidcad2008

管线

绘制单实线、单虚线

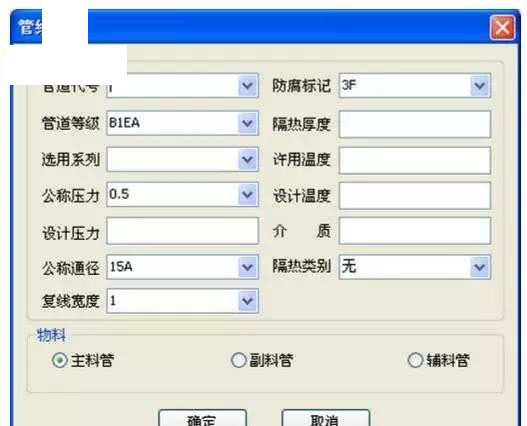

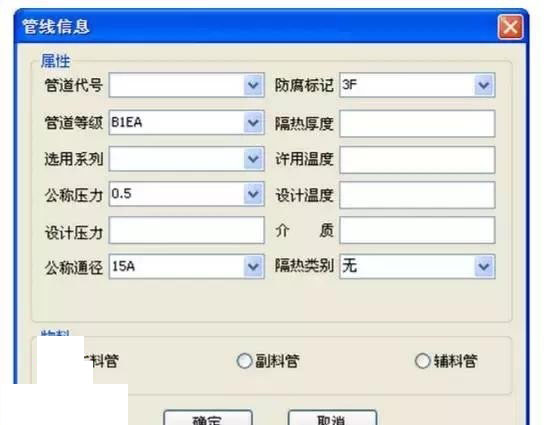

打开管线工具条→用鼠标单击单实现或者单虚线的按钮→弹出管线对话框(如图)

Pidcad2008

输入管道代号、物料管类型和其他数据后，点击【确定】按钮。 绘制实复线、虚复线 。

打开管线工具条→用鼠标单击单实现或者单虚线的按钮→弹出管线对话框。

Pidcad2008

输入管道代号、物料管类型和其他数据后，点击【确定】按钮。 绘制其他管线 。

其他管线作为辅助管线，没有管线信息，直接提示绘制。

依次输入管线的起点和端点坐标→按下【回车】键，便得到所需的管线;或直接移动鼠标到图中管线的起点位置→单击鼠标左键选取管线的起点→拖动鼠标到图中管线的第二点→单击鼠标左键，二点之间便自动生成管线。

继续移动鼠标，按照前面的操作，在第二点和第三点之间生成另外一条管线;画完管线之后，按【回车】退出。 如所画管线为水平或竖直管线，在绘管线前按F8，所绘管线将自动变成正交;反之， 再次按F8键，将取消管线的正交;用户也可直接用鼠标单击状态栏上的正交按钮，状态栏上的正交按钮凹下去时，即为正交状态。

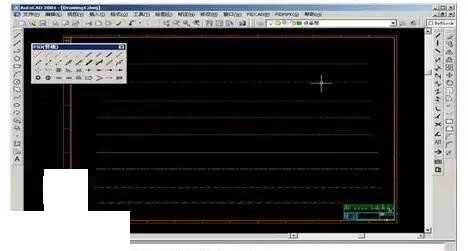

在绘制管线时，主管线一般选用粗实线(线宽为0.6毫米)，辅助管线一般选用0.3毫米的线宽或单实线(无线宽)，如图.

Pidcad2008

阀门

如需在流程图上添加阀门，应先将管线画好，然后再将阀门插入到管线上。 方法如下：

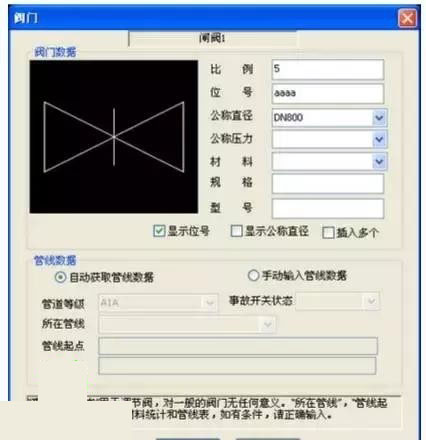

一般阀门：打开阀门工具条→选定所需插入的阀门类型→系统弹出设置对话框(图)

Pidcad2008

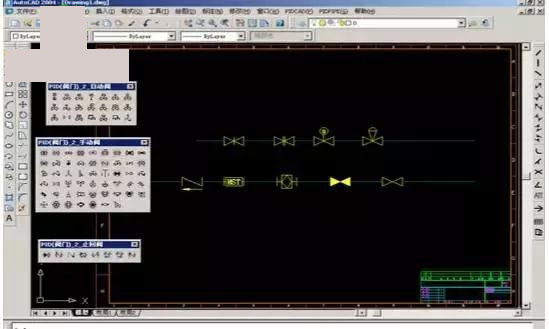

输入相关数据→单击【确定】→在管线上选定插入阀门的位置，即完成阀门的插入。

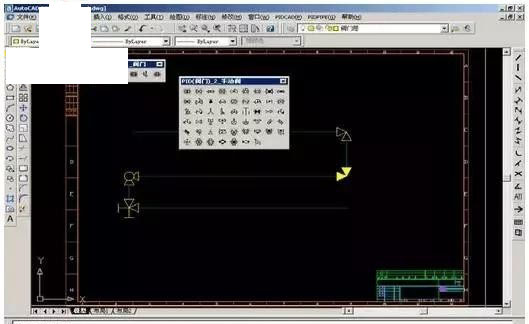

Pidcad2008

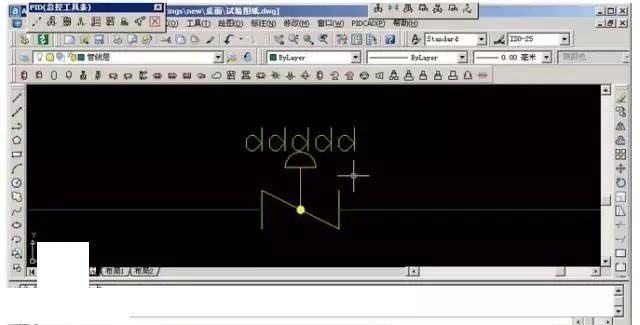

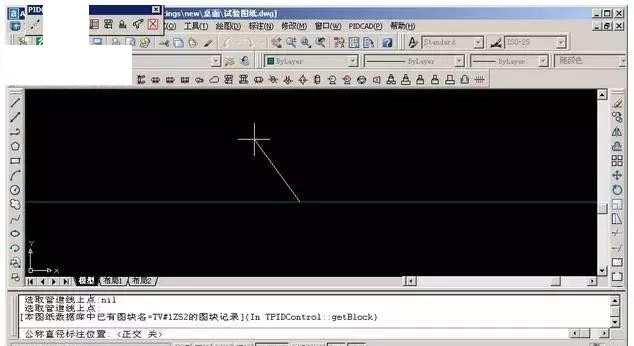

选择插入多个，可连续插入该阀门。选择显示公称直径和位号，确定后，用户点选管线，命令行给出提示：公称直径标注位置，如图

Pidcad2008

用户选择公称直径位置后，公称直径显示在屏幕中，可以上标、下标、横标和竖标。

Pidcad2008

方向的阀门，在选定阀门的位置之后，输入“R”，即可使阀门变换方向。

安全阀：打开阀门工具条→选定安全阀→系统弹出对话框，填写安全阀的比例大小、公称直径、位号、规格、型号等相关数据→从设备或者管线拉出引线，安全阀可以跟着鼠标旋转到合适的位置→按下鼠标左键确定安全阀绘制的位置→按下【回车】键或者鼠标右键完成命令，如图。

Pidcad2008

角阀：打开阀门工具条→选定角阀→系统弹出对话框，填写安全阀的比例大小、公称直径、位号规格、型号等相关数据→把鼠标接近管线拐角的位置，可以自动捕捉管线的拐角点，角阀可以随着鼠标旋转到合适的位置→按下鼠标左键确定位置→按下【回车】键或者鼠标右键完成命令，如图。

Pidcad2008

仪表

同插入阀门一样，插入仪表前，需先画好管线;根据仪表的插入方法不同，

仪表分为： 单线类仪表和双线类仪表二种;

插入各类仪表时，需正确填写仪表的功能代号、位号及比例，文本框中填写的功能代号和位号均显示在流程图中的仪表框内;

如果所填的仪表功能代号和位号出现错误，将影响到仪表的标注。

(1)插入双线类仪表

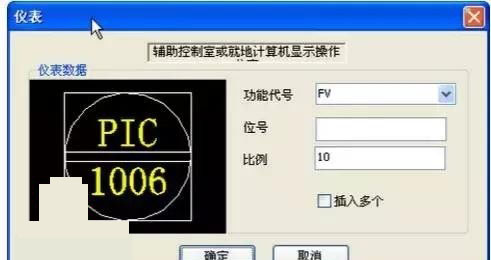

打开仪表工具条→选定所需的双线类仪表→系统弹出对话框(图)→填写仪表属性→单击【确定】按钮→在管线上选取添加仪表的位置，即完成操作。

Pidcad2008

选择插入多个，可连续插入该仪表。

(2)插入单线类仪表

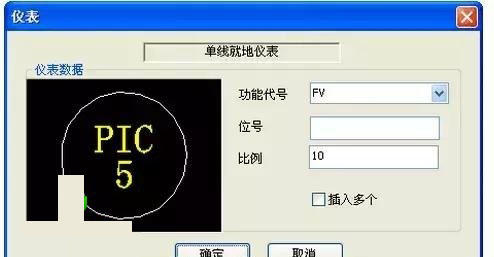

打开仪表工具条→选定所需的单线类仪表→系统弹出对话框(图)→填写仪表属性→移动鼠标到仪表在管线上的插入点→单击鼠标左键→垂直移动鼠标到【仪表符号圆】所需要放置的位置→单击鼠标左键，即完成单线类仪表的插入操作。

Pidcad2008

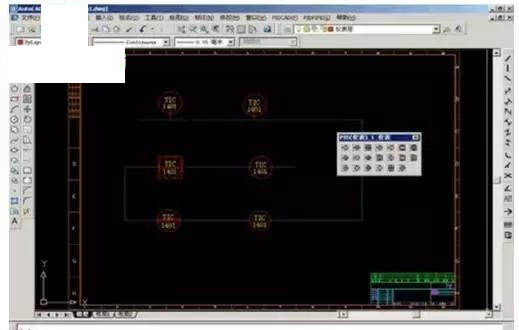

图是分别插入一单线类仪表和一双线类仪表的效果图，仪表圆圈大小按化工部标准以10毫米表示。

Pidcad2008

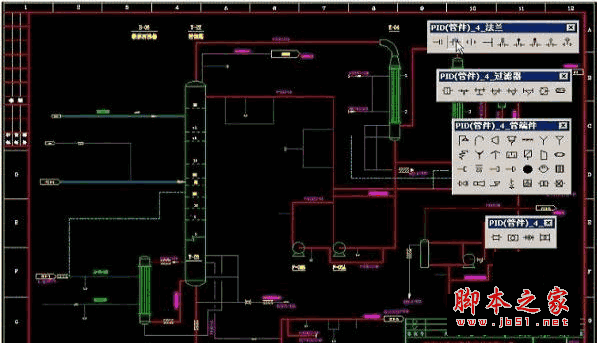

如何绘画管件 、设备内件 、箭头 、管线的断开 、管线拌热 、管线接续图箭头和界区接续图箭头、接续图箭头字串替换 、管线坡度标识 、管线保温标识 、电气图库绘制 、统计 ……?
