软件 PIDCAD For AutoCAD 2007 官方免费版
图标
分类 软件下载-图形图像-3D制作类-PIDCAD2007破解版下载 3D制作类
语言 简体中文
大小 19.3MB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

PIDCAD 2007 For AutoCAD是一款非常实用的专业级别的工艺流程图制作工具，软件主要适用于化工工程设计、管道&仪表、工艺物料流程图等制作，内置了超过600多项功能，可以满足不同工厂进行工艺设计的需要，这个是cad2007专用版本，可以方便工程师在图纸上进行各类设备、仪表绘制管线、管线号的添加等。不过小编提醒大家PIDCAD 2007暂无破解版，小编为大家带来的是官方版本，欢迎有需要的朋友们前来下载是使用。

PIDCAD2007功能

600多项功能，绘制各种与管道、阀门、设备、仪表有关的流程示意图;

快速设计、绘制新建装置的工艺管道、仪表流程图;

快速绘制、复原原有装置及其流程图(含工艺物料平衡图和工艺管道、仪表流程图)，建立永久的

电子版流程图、电子工艺档案库;彻底改变工厂过去徒手绘制的图纸不美观、易磨损、易褪色、不

方便 修改、不易保藏的状况;

在PIDCAD绘制的工艺管道、仪表流程图上，建立工厂设备管理信息库、仪表管理信息库、工艺参

数管理信息库(需本公司开发的Pidmis软件支持)，实现工厂图纸、资料的电子信息化管理;

统计流程图中各种设备、仪表、阀门、管线的数量、型号，并显示每个仪表、阀门的具体位置并且

记忆用户输入数值，方便工厂技术改造、大修、备件采购的信息化管理;

根据用户自己的需求，制作各种自定义图符，扩充系统的预定义图库。

管线数据扩展功能，图纸上管线的基本属性数据管理。

在绘图中，阀门、管件、仪表移动或者删除后管线自动闭合;设备移动管线可以自动跟踪连接。

阀门、管件、仪表可以自动替换并且可以连续插入，并且可以批量自动替换。

阀门，管件等自动标注，并且实现阀门管件以及标准的对齐。

工具介绍

主工具条

可随时打开、关闭其它工具条，使ACAD绘图区域面积扩展到最大.

设备工具条

可任意添加反应器釜、塔、罐、各类换热器、泵、压缩机等,可随意设置设备的外型尺寸。

设备内件工具条

可随意添加反应器内件，各类塔盘，换热器内件等。

小型设备工具条

添加各类泵、压缩机、过滤机、分离器等小型设备

管线工具条

实线、虚线可分层放置，可标注管段号、流向标识等;可任意选择图幅的大小。

阀门工具条

插入闸阀、截止阀、球阀、碟阀、止回阀、疏水阀、角阀、安全阀及各类调节阀等，且插入后管线

自动断开。当移动或者删除阀门时，管线还可以自动闭合。

仪表工具条

添加一次仪表、二次仪表、进控制室仪表、进DCS仪表等;插入仪表后，管线自动断开或自动生成

仪表连接线;可任意输入仪表功能代号、序号。

管件工具条

添加异径管、8字盲板、各类过滤器、管帽、活接头、盲法兰等管件。同样管件也支持连续插入和 自动替换功能。

PFD绘制工具条

物流号标注，管线设备工艺操作参数标注，物料表在图纸左下角自动生成等。

自定义功能

自定义图幅、标题栏、设备外形、内插件、管线颜色、设备属性。

统计功能

自动统计各种材料，生成导出报表。

阀门管件编辑

批量修改替换图纸上阀门仪表管件等;以及阀门管件及其标注对齐功能。

PIDCAD软件选用的平台合理

&目前，化工机械设计和化工工艺设计普遍采用AUTOCAD软件， PIDCAD采用AUTOCAD软件平台基础上进行二次开发。

PIDCAD软件管理标准化

&软件统一所有工具条中的管线、阀门、仪表、设备等的规格标准、形状，确保所绘图纸符号的一致性，确保企业的操作图不会因为绘图者不同，而造成相同设备绘出的外形不同。

&软件统一管线标号、设备命名的规格、形式，有利于标准化管理。

pidcad2007安装教程

1、先将本软件包解压缩到本地硬盘，以下假设将文件解压缩到D:\CTCAD目录下(将文件夹“ctcad”放入D盘根目录，及为D:\CTCAD)

2、在AUTOCAD2007下的菜单中选择“工具”->“选项”，在“文件”卷标下选“支持文件搜索路径”用"添加"命令，添加一个新的路径“D:\CTCAD”，再添加一个“D:\CTCAD\DWG”，完成后选“OK”退出。

3、在Autocad2007的菜单下选“工具”->“自定义”-“界面”，在“局部CUI文件”右击“加载自定义文件”，在弹出的窗口中选择“D:\CTCAD”路径，选择CTCAD.cui, 选择“打开”，然后“确定”。

4、在AUTOCAD2007的“工具”下选“加载应用程序”，右下角“启动组”点击“内容”，在弹出出口中点“添加”找出D:\CTCAD\PP.LSP,选择添加，然后点击“关闭”

5.重新打开AUTOCAD2007，一切OK

pidcad与cadpid有什么区别?

PID有很多的概念，在计算机方面是指PID(Process Identification)操作系统里指进程识别号，也就是进程标识符。操作系统里每打开一个程序都会创建一个进程ID，即PID。

PID：Piping & Instrument Diagram，工艺管道仪表流程图

P&ID的设计是在PFD(PFD：Process Flow Diagram 工艺流程图，可以说是简化版的PID)的基础上完成的。它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序，是工厂安装设计的依据。

一套完整的P&ID及UID清楚地标出工艺流程对工厂安装设计中的所有要求，包括所有的设备、配管、仪表等方面的内容和数据。

而CAD计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。

在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案;各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索;设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成;由计算机自动产生的设计结果，可以快速作出图形，使设计人员及时对设计作出判断和修改;利用计算机可以进行与图形的编辑、放大、缩小、平移、复制和旋转等有关的图形数据加工工作。

因此说cad是一个作业环境与平台，而PID则是具体的工作内容，是很详细的事情，这两者根本就不在一个层次上。

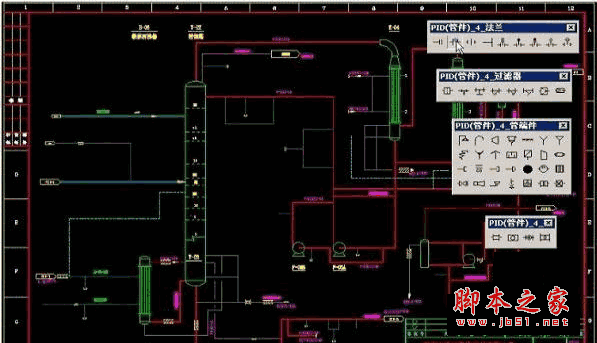

截图
