软件 | cad管道绘制插件 v2.1 中文免费版(兼容CAD2004/2007/2008/2016) |
图标 | ![]() |
分类 | 软件下载-图形图像-滤镜插件-cad画管道插件下载 滤镜插件 |
语言 | 简体中文 |
大小 | 1.14MB |
软件类型 | 国产软件 |
发布时间 | |
用户评分 | 3 |
备案号 | |
官方网址 | |
软件授权 | 免费软件 |
操作系统 | Windows平台 |
厂商 | |
下载 | ![]() |
介绍 |

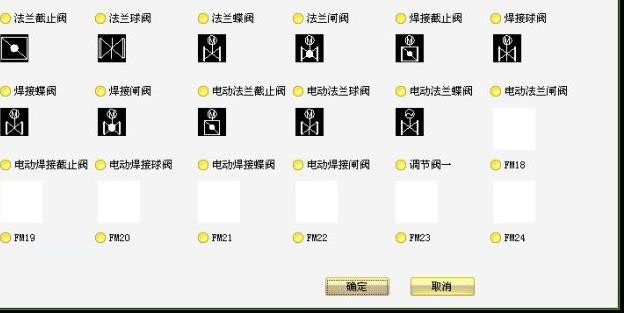

cad管道绘制插件是一款专为autocad用户打造的图形增强插件,使用该插件可以帮助用户快速绘制出满意的管道图,而且图纸完全符合各类管道设计规范和设计仙范,包含了弯头、插入风 水管管件、风 水管标注等多种功能,兼容CAD2004、2007、2008、2016等版本,有需要的朋友们欢迎前来下载使用。 安装说明 1、将本程序安装到任意目录下。 2、然后在cad里面打开工具----加载应用程序----找到ARX文件然后加载加载。 3、同时点击内容----添加找到的ARX文件,加载----关闭即可。 4、2004版本已停止更新,请需要的用户自行下载老版本V1.061。 5、leopipe07.arx支持AutoCAD2007版本。 使用说明 1、画直线(命令L)时,第一点可直接输入坐标(x,y),输入第二点时,输入值为相对坐标。即第二点相对于第一点的位置。例如:第一点输入坐标(200,300),第二点输入直线即为自点(200,300)向右延伸1000长的线段,即点(200,300)到点(1200,300)的线段。 2、希望输入管道带某一角度时,可在工具---草图设置里面,开启极轴追踪,一般选择45度与30度附加就够用了,然后直接输入延伸的长度即可。 使用方法 支持命令 CLT 修改管道线型及颜色 初始化命令,第一次使用时,请根据需要修改管道外线及中心线线型。如需画不同颜色及线型管道,也可采用此命令修改。 线型如下图所示: 输入对应文字即可。 颜色如下图所示: 颜色对应文字[白0][红1][黄2][绿3][青4][蓝5][品红6]按上下排列。 GD 画管道 本命令为画双线管道命令,所有的弯头、大小头、阀门等功能都可在该命令中一次性实现,一条管路可在命令中一次完成。 第一次输入会显示以下文字: 请根据提示输入“C”修改管道,如需管道参数需做出改变,再次修改即可。或者直接用“CGD”命令修改管道参数。 WT 画弯头 直接选择两条直线,即可在直线间插入一个水平弯头。一般为修改管路时使用。 如下图所示: 输入命令后,按提示选择第一条线,再选择第二条线,即可插入弯头。需直接修改弯头参数可用“CGD”命令。 DWT 画向下弯头 直接选择两条直线,即可在直线间插入一个向下的弯头。一般为修改管路时使用。 定义为前一根管道为上部管道,后一根管道为下部管道。反向使用即为插入向上弯头。 如下图所示: FM 画阀门 输入阀门命令后会弹出提示,如下图所示: 其中阀门类型和管径为当前选择的阀门及管径,如非自己需要的,请输入“C”修改。弹出对话框如下: 按提示选择阀门即可。 所有阀门文件均在目录leopipe\resource\FM下,如阀门样式与所需不符请根据需要自行修改。 修改及新建文件步骤示例如下:(假设要画一个法兰闸阀) 1. 在cad中新建文件,命名为“法兰闸阀”。 2. 在图中绘制对应的法兰闸阀,阀门按接管外径219mm,长度300mm绘制,其他阀门一律按此标准绘制。 3. 在cad中点击新建块,命名为“法兰闸阀”,选择已绘制的阀门,确定! 4. 在块编辑器中选择基点参数,在阀门左边的接点处插入基点 5. 保存块,并关闭及保存文件,放在对应的FM文件夹下,同时记得清理BAK文件,保证FM文件夹内只有需要的DWG文件。 6. 阀门样式及种类很多,本插件共支持24个阀门同时输入,但读入CAD文件过多会影响CAD程序执行该命令时的速度,因此请将平时不用的阀门文件放在“leopipe\resource\阀门备份”文件夹下,或者另外存放。 ZDY 画自定义零部件 自定义文件放置于“leopipe\resource\ZDY”目录下,新建及修改方式与阀门基本相同。所有零部件为其标准样式,支持X及Y方向等比缩放,可随意绘制任意零部件。 更新说明 新版本2.0版。 修正了部分1.0版本存在的Bug,同时对代码进行了优化,减少了硬盘读写次数。 新版本管道参数可以输入任意实数,方便部分使用美标的用户。 本次版本为可注册版本,用户注册后可以使用部分新增功能,包括阀门、自定义管件、管道参数输入任意实数。 未注册用户仍然可以使用除以上功能外的所有功能 |
截图 | |
