SIMetrix是一款非常强大且好用的电源仿真软件，软件拥有操作简单、上手快以及操作速度快的特点，可以方便工程师进行各类电源开关的实验等操作，能够快速模仿各种复杂的仿实验，比如开关电源的损耗分析，环路分析，大信号分析，IC设计等，可以满足不同工程师的需要，小编还为大家整理了软件的安装教程和使用教程供大家参考，欢迎有需要的朋友们前来下载使用。
安装教程
1、双击“sx80-x64.exe”开始安装
2、进入安装向导，一直next直到安装完成即可
使用教程
1. 放置元件。
先打开程序，点击File——New Schematic,建立新电路图
基本的元件如DC电源，波形发生器电源，分段源，受控源，电阻，电容，电感，变压器，MOS管，三极管，二级管，稳压管，压控开关，地，电压探头，电流探头，运放等都能找的到，如上图，也可以从Place——From Model Library菜单中找到更多的元件，如3842，TL431等。
小技巧：快捷键的使用，比如按G，可以放置一个地，按R键放置电阻，C键放置电容等， F5旋转元件，F6镜像元件，F12放大，SHIFT+F12缩小，F3开始连线。
2. 导入PSPICE库
你有时候会发现Simetrix/Simplis自带的库有些元件没有，没关系，Simetrix实际上就是一个简易版的PSPICE，兼容PSPICE的库和功能。因此我们可以导入PSPICE库文件。
选择如上图的菜单
然后选择PSPICE库文件的目录，点OK,如上图
然后选中下框中的内容，先点Add,在点OK，就可以了
然后你是不是发现库里面多了很多元件呢?
3.瞬态分析，DC分析，AC分析，参数扫描
用共射放大电路和RC滤波电路简单的说一下以上四种最基本也是最常用的分析。 首先建立一个RC 低通滤波电路如下图。
V1是5V电源，把Enable AC也选中，表示V1同时也是个频率源，允许进行AC分析。
R1是1K电阻，C1是电容，把电容初始电压设置为0，如下图
在RC之间放置一个电压探头，按快捷键B，也可以从菜单Place——Proble——Voltage Proble
点Simulator——Choose Analysis,进行分析设置，如下图
勾选中Transient和AC, 在Transient栏中 Stop time设置10ms,表示仿真时间为10ms 点Advanced Options键可以设置步长，步长时间越小越精确，但是速度也越慢
然后在AC栏设置一下AC分析的起始扫描频率和终止频率，就可以进行分析了
鼠标点击Run，或者点OK后按F9运行分析
瞬态分析的结果如下图，可以看到测试点电压是慢慢升起来的

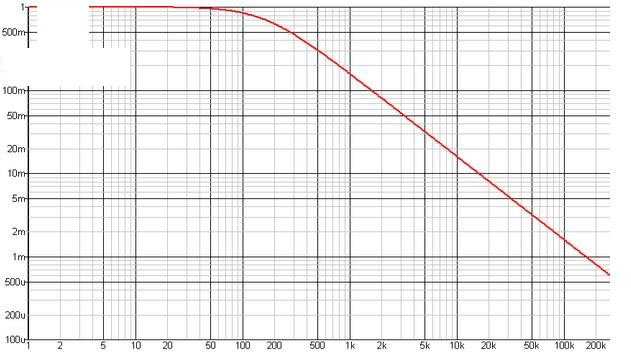

AC分析结果如下图，可以看到增益刚开始是1，大约100HZ以后开始往下掉了。
