LTspice iv汉化版是一款非常简单易用的专业电路仿真软件，小编为大家带来的是汉化中文版本。准确地说这是一款Spice III 仿真器、电路图捕获和波形观测器，软件大大地简化了电路仿真的流程，内置了丰富的电路仿真示例供学习者参考，可以用于模拟电路图仿真、HIFI电路图仿真、PLL电路图仿真以及信号频谱分析等领域，欢迎有需要的朋友们前来下载使用。

基本介绍

LTspice是一款高性能Spice III 仿真器、电路图捕获和波形观测器，并为简化开关稳压器的仿真提供了改进和模型。这里可下载的内容包括用于80% 的凌力尔特开关稳压器的Spice 和Macro Model，200 多种运算放大器模型以及电阻器、晶体管和MOSFET 模型。在电路图仿真过程中,其自带的模型往往不能满足需求,而大的芯片供应商都会提供免费的SPICE模型或者PSpice模型供下载,LTspice可以把这些模型导入LTSPICE中进行仿真。甚至一些厂商已经开始提供LTspice模型，直接支持LTspice的仿真。这是其免费SPICE 电路仿真软件LTspice/SwitcherCADIII所做的一次重大更新。这也是LTspice电路图仿真软件在欧洲，美国和澳大利亚，中国广为流传的根本原因。

LTspice特色

教学与电路图演示仿真

模拟电路图仿真

开关电源电路图仿真

信号处理和放大电路图仿真

HIFI电路图仿真

模拟电路图噪音分析

线性电路图仿真

PLL电路图仿真

时钟电路图仿真

基准电压源电流源仿真

电路图讲解与仿真

功放电路图仿真

模拟滤波器电路图仿真

模拟信号频谱分析

大部分pspice，multisim的应用可以用ltspice替代

LTspice功能

1、LTspice电路图原理图绘制

鼠标操作：

左键：选择操作，执行操作，和普通windows应用一样的

中间：滚动放大和缩小

右键：进入菜单执行菜单选项，在画图连线，选择等操作的时候右键可以终止操作

常规操作：放大，缩小，最优视图，移动，复制，镜像，旋转 参看LTspice电路图仿真菜单和功能命令 LTspcie仿真原理图绘制添加基本器件：添加基本的器件主要包括电阻，电容，电感，二极管和符号(GND)可以在Edit菜单里面添加，也可以直接点击图标添加相应的器件。

选取IC器件：选取IC可以选取凌特的产品模型，也可以选取通用的三极管，mosfet，磁珠，LED，等器件模型，同时信号激励源，模型电源等也在这里面。通过这个按钮，可以添加任何你需要库里已有的器件，也是最常用的选项。

添加电源负载和信号源：点击添加IC器件图标进入库文件选择对话框，如下图选择电源，负载，还是信号源。

电路连线：电路图的连线，剪切工具可以删除连线(或者使用Delete按键)，拖拉和移动可以调整元件和连线的位置。

2、LTspice 电路图仿真设置

对话框：LTspice进行所有的配置(AC，DC，瞬态，噪音等)都是通过右键菜单：Edit simulation CMD进入。

3、瞬态分析

主要配置的参数：信号源首先配置好(V3)设置成1Khz，0.7V(1.4Vpk-pk)，offset 0V。

Stop time：停止时间(仿真的波形时间长度)

Time to start saving time: 开始保存数据时间(从那一刻保存数据)

Maxim time stem：最大时间间隔(这个参数直接关系到精度和计算的时间，1uS和1nS计算量差1000倍)，参看FFT的差别(1uS和10nS的区别)，如果配置精度达到一定程度，再提高精度意义不是很大，所以要衡量时间和精度问题。

配置好之后右键菜单，点击Run(运行)就可以进入仿真程序。

LTspice仿真结果查看：点击原理图里面的网络，直接就可以查看仿真出来的波形。

FFT波形查看：在xxxx.RAW窗口，右键，在View下面点击FFT，根据提示选择要分析的网络。

瞬态分析的精度靠的是时间间隔设置，实际上就是采样精度，取去多少个点计算，比如进行FFT分析，如果点数太少，分析出来的数据就不准确，但是并不是说点数(精度)越多越好，当达到一定程度，精度足够高的时候，已经没有多大的区别，这样增加精度只是增加计算时间而已(1us和1ns相差1000倍的计算时间)。

安装教程

1、双击“LTspiceIV 4.14r汉化版.exe”开始安装

LTspice iv(电路仿真软件)

2、点击下一步出现汉化信息，大家可以阅读一下

LTspice iv(电路仿真软件)

3、继续下一步设置软件安装目录，默认为“C:\Program Files (x86)\LTspiceIV 汉化版”

LTspice iv(电路仿真软件)

4、设定一下快捷方式名称

LTspice iv(电路仿真软件)

5、创建桌面图标

LTspice iv(电路仿真软件)

6、一直下一步安装即可

使用说明

LTspice 已经内置了很多编辑好的电路图仿真例程，可以直接打开例程进行仿真入门实验，所有的参数已经设置好，不需要配置就可以运行。

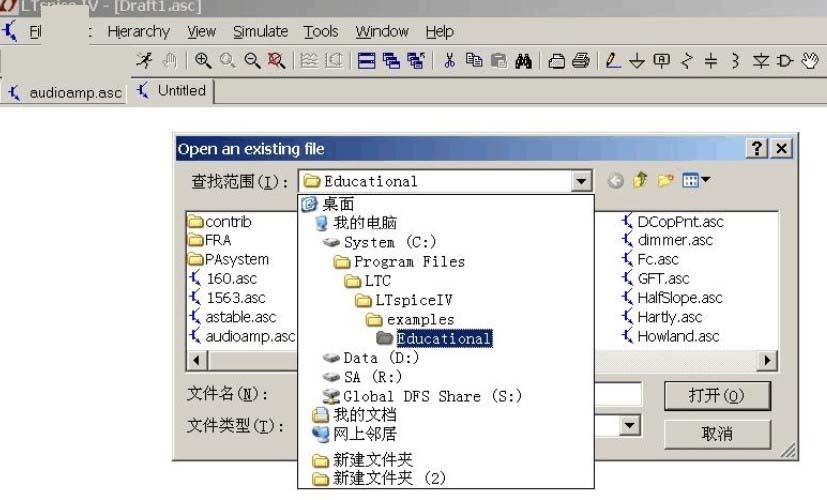

打开方法和仿真文件例程的地址：

LTspice iv(电路仿真软件)

打开之后的LTspice 电路仿真原理图(audioamp.asc)：

LTspice iv(电路仿真软件)

LTspice电路图仿真的运行和结果查看

LTspice 电路图仿真的运行

所有的参数已经设置好，只需要点击鼠标右键，运行即可(Run)

LTspice iv(电路仿真软件)

LTspice 电路图仿真的运行结果参看：

鼠标左键点击需要查看的点，即可直接查看波形：

LTspice iv(电路仿真软件)

简单的几步已经完成了Ltspice的入门仿真工作，如果想进一步的加深和理解仿真工具，可以进行进一步的研究。
