pi expert suite是一款非常好用且功能强大的由PI公司推出的专业LED单片开关电源设计软件，主要适用于机电类的工程师用户使用，软件提供了可视化的编辑界面，并且新增了对LinkSwitch-PL和LinkSwitch-PH LED驱动器的设计支持，可以根据用户用户需求快速生成相应的电路拓扑、设计结果、材料清单、PCB布局、变压器参数等内容，小编还为大家整理了pi expert 9.0的安装教程供大家参考，欢迎有需要此款工具的朋友们前来下载使用。
友情提示：
pi expert suite 9.0.4安装时是英文界面，安装成功后我们可以手动设置中文，下面小编在教程中有为大家介绍pi expert suite中文界面的设置步骤。
包含组件
PI Expert：是自动化的图形用户界面(GUI)程序，它可以根据用户的电源规格参数，自动生成围绕Power Integrations某一IC产品系列的电源转换方案。PI Expert可提供构建和测试工作原型所需的所有必要信息。这些信息包括完整的工作电路图、物料清单(BOM)、电路板布局建议以及详细的电气参数表。PI Expert还可提供完整的变压器设计，包括磁芯尺寸、线圈圈数、适当的线材规格以及每个绕组所用的并绕线数。此外，还可生成详细的绕组机械装配说明。该程序可以将设计时间从数天缩短至几分钟。
PI Xls Designer：PI Xls Designer是基于设计表格的应用程序，能让电源设计师在设计过程中获得更多的控制。同时，也提供包括详细的绕组机械装配说明在内的变压器构建支持。PI Xls Designer可以使用输入、输出以及其他所有必需的设计规格，执行所有必要的计算，以设计和评估采用Power Integrations的IC的电源转换方案。
PI Viewer：该工具可查看用旧版PI Expert创建的设计文件
安装教程
1、双击“PIExpertSuiteSetup.exe”开始软件的安装
2、点击next，有认识英文的可以阅读一下协议，然后选择i accept继续安装
3、设置一下软件的安装信息
4、设定一下软件安装位置，默认为“C:\Program Files (x86)\Power Integrations\PI Expert Suite 9.0\”
5、一直next安装即可
中文语言设置步骤：

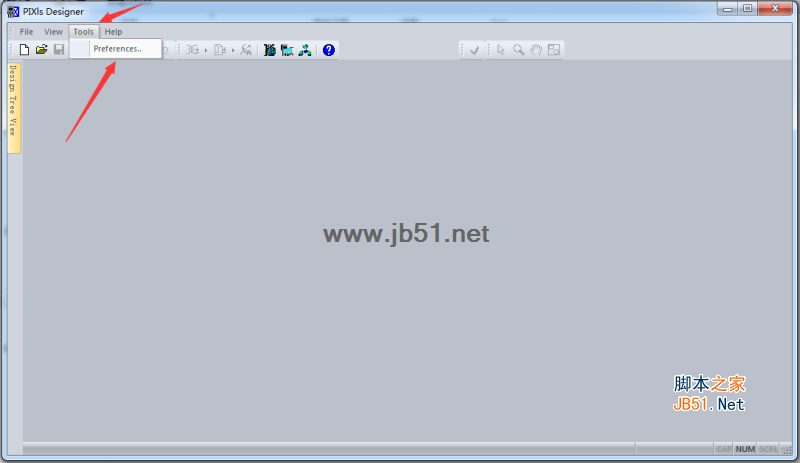

1、打开pi expert suite，找到Tools —— Preferences选项，如图：
2、点击下拉框，选择中文语言，如图：
3、语言选好后，点击OK选项，如图：
4、点击确定，然后关掉该软件后重新打开，如图：
5、看，中文语言界面设置完毕，大家可以放心使用了。
使用教程
第一步：选择电路形式(反激)选择芯片，选择LinkSwitch™-PL，，，看图
第二步：先择输出电源类型，这里选AC195-265V。
第三步：输入要输出的几组电压和电流，我这里要准备做一个24V的恒流0.7A的LED驱动电路，可以是1串6个恒流700毫安的LED灯珠。功率16.8W
第四步：输入设计方案名称。
第五步，选择优化方案，一般选默认的第一个，再点完成，就OK了。
软件通过几秒钟计算，就完成全部设计工作：
更新说明
1、PI Expert Suite 9.0软件增加了对其LinkSwitch-PL和LinkSwitch-PH LED驱动器IC以及近期推出的TinySwitch-4离线式开关IC产品系列的设计支持。
2、PI Expert Suite 9.0可大幅缩短设计时间，从而进一步提高电源设计团队的工作效率。
3、PI Expert Suite 9.0能够生成完整的电源电路原理图，并提供电源变压器优化技术，甚至还能指定变压器设计和提供指向线绕元件制造商的链接。散热片计算工具能够为设计师提供新电源的预估散热设计要求，这可以用来指导布局和决定机械原型，从而避免设计迭代和时间浪费。根据所选器件和封装提供更有效的PCB布局建议，帮助设计师降低走线所致的EMI并缩小电路板面积，同时还可增强电气噪声抗扰性和抗浪涌能力。
4、新增了对固态照明产品的设计支持，能够对LED设计进行恒流、调光及谐波发射优化。
5、PI Expert完全支持LinkSwitch-PL和LinkSwitch-PH产品系列
6、对LED产品系列的支持包括可控硅调光功能
7、PI Expert全面支持TinySwitch-4产品系列
8、新增了一项全新功能，可将BOM导出到在线web应用程序，以便知名分销商确认其零件供货的情况
