easy 51pro v3.0是一款非常好用且功能强大的的串口编程工具，连接后就可以进行数据的读取、传输或者擦除等操作，具有完整的数据编程、读取、校验、空检查等实用功能，Easy 51pro 3.0在2.0的基础上增加了更多的芯片的兼容性，欢迎有需要此款工具的朋友们前来下载使用。

一、基础介绍

几年前，制作了Easy 51Pro v2.0编程器，得到了很多网友的支持，今在Easy 51Pro V2.0的基础之上，开发了支持将近100种IC的编程器，去掉了并口的ISP功能，只留下串口通信，再加上PL2303串口转USB芯片，构成USB编程器，

二、原理图及功能

12

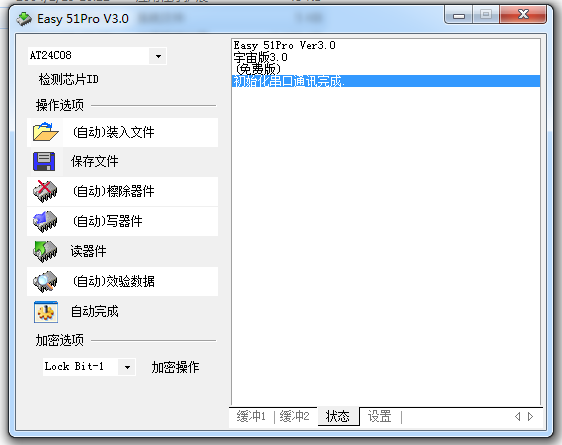

点击“自动完成”后，就会一项一项的往下进行。最优的设置就像上面这个图。缓冲1会自动刷新上一次你打开的文件，所以你不必每烧一次芯片就去打开一次文件。

你也可以不点击“自动完成”，在该界面下“回车”就是的。不在该界面下时可以用“热键”，所以每当编译完程序后，直接按热键就可以了(默认热键Ctrl+Shift+P)。

在调试中频繁烧片时这个功能显得很重要。要把按钮设置成“自动”很简单，用“鼠标右键”点一下就可以了。操作成功或失败会有不同的声音提示。成功的声音提示可能会让你编程时更兴奋，效率更高。

如果你觉得声音听起来不爽，就在设置里“False”它吧。


三、easy 51pro v3.0特色

1.使用串口通讯,芯片自动判别，编程过程中的擦除、烧写、校验各种操作完全由编程器上的监控芯片89C51控制,不受PC配置及其主频的影响,因此烧写成功率高可以达到100%，烧写速度很快并且烧写速度和微机的档次无关。

2.采用最高可达57600高速波特率进行数据传送,编程速度可以和一般并行编程器相媲美,经测试,烧写一片4K ROM的AT89C51仅需要9.5S,而读取和校验仅需要3.5S。

3.体积小巧,省去笨重的外接电源适配器,直接使用USB端口5V电源(二种供电方式可供选择!)

4.软件界面友好,菜单、工具栏、快捷键齐全,全中文操作，

5.功能完善,具有编程、读取、校验、空检查、擦除、加密等系列功能;

6.40pin和20pin锁紧插座,所有器件全部以第一脚对齐,无附加跳线,对于DIP封装芯片无需任何适配器;

7.可自动搜索并识别插座上的器件型号。

8.采用优质万用锁紧插座，和接触不良等问题彻底说再见，可烧写40脚单片机芯片和20脚单片机芯片

9.改进的烧写深度确保每一片C51系列芯片的反复烧写次数都能达到1000以上!内部数据至少保存10年。

10.因为采用了9针传口通讯。

四、硬件连接

1.通讯电缆与编程器连接好，

2.安装PL2303 USB驱动程序，然后插上USB通信线与编程器相连，计算机提示发现新硬件，然后根据向导自动安装即可。

3.接着安装软件，本软件支持各版本Windows操作系统，标准Window操作界面。本软件属于绿色软件，不需要安装，直接把相关的软件拷贝到硬盘中，运行其中的可执行程序即可。

五、软件使用

程序启动后，会自动检测硬件及连接，请问在“Windows的设备管理器”中找到PL2303USB设备虚拟出来的COM口序列，然后在编程器软件中进行端口的设置，波特率为28800，设置成功后，请重启程序，然后在状态框中显示“就绪”字样，表示编程器连接和设置均正常。否则请检查硬件连接和端口设置。

编程器上的按键用来切换40脚和20脚芯片的烧写，烧写40脚芯片时，请将按键保持到抬起状态，烧写20脚芯片时，请按下按键。最后，把单片机芯片正确地放到编程器的相应插座上，注意，芯片的缺口要朝向插座的把手方向。

六、编程步骤

芯片放好后，就可以对芯片进行读写操作了，读写操作按下面的步骤进行：

1、程序运行，请先选择器件（点下选框）

2、用“打开文件”选择打开要编写的.HEX 和 .BIN 文件

3、用“保存文件”可以保存读出来的文件

4、用“擦除器件”擦除芯片

5、用“写器件”编程

6、用“读器件”读取芯片中的程序，加密的读不出来

7、用“校验数据”检查编程的正确与否

8、用“自动完成”自动执行以上各步骤

9、用“加密”选择加密的级数
