软件 PCBMASK抄板工具 V1.0 免费绿色版
图标
分类 软件下载-图形图像-图像处理-PCBMASK抄板工具下载 图像处理
语言 简体中文
大小 45.9KB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

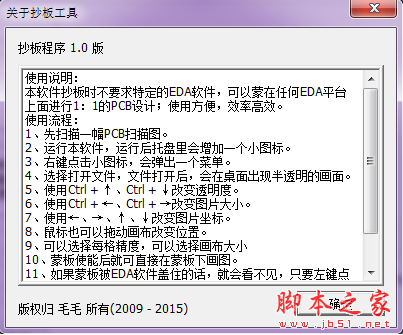

PCBMASK抄板工具是一款小巧的抄板工具，可以蒙在任何EDA平台上设计pcb，用户可自定义窗口大小、精度、显示窗口等，软件使用方便，效率高效。有需要设计抄板的朋友不要错过！

抄板流程：

1、先扫面一幅PCB扫描图。

2、运行本软件，运行后托盘里会增加一个小图标。

3、右键点击小图标，会弹出一个菜单。

4、选择打开文件，文件打开后，会在桌面出现半透明的画面。

5、使用Ctrl+↑、Ctrl+↓改变透明度。

6、使用Ctrl+←、Ctrl+→改变图片大小。

7、使用←、→、↑、↓改变图片坐标。

8、鼠标也可以拖动画布改变位置。

9、可以选择每格精度，可以选择画布大小。

10、蒙板使用后就可直接在蒙板下画图。

11、如果蒙板被EDA软件盖住的话，就会看不见，只要左键点一下托盘里的小图标，蒙板就会再次显示。

使用说明

1.按键C单击 -->布线过程中切换布线层

2.鼠标中键单击 -->调出Place菜单

3.鼠标滚轮 -->放大缩小更新视图

4.原理图中按下右键 -->移动工作区

5.按下中键向左移动 -->撤销操作

6.按下中键向右移动 -->恢复操作

7.按下中键向上移动 -->删除所有选中元件

8.按下中键向下移动 -->删除单个选中元件

9.单击`(Esc下面按键) -->实现回车功能
