软件 KWPro(科威PLC编程软件) v1.2.4.8 绿色免费版
图标
分类 软件下载-应用软件-编程开发-编程工具-KWPro下载 编程工具
语言 简体中文
大小 9.7MB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

KWPro是由科威自控推出的一款专用户科威公司产品的PLC编程软件，可适用于科威自控有限公司生产的PLC，运动控制器，一体机，智能伺服等产品。科威PLC编程软件支持可扩展式指令集，客制式指令灵活多变，软件主要通过梯形图(LD)或指令列表(IL)进行PLC程序编制，支持梯形图和内存单元的在线监控等功能，内置多种功能丰富的调试辅助工具，方便实用，功能强大，绿色免安装，非常不错，有需求的用户请下载体验。

科威PLC编程软件

功能特色

1、适用于科威自控有限公司生产的PLC，运动控制器，一体机，智能伺服等产品。

2、可扩展式指令集，客制式指令灵活多变。

3、通过梯形图(LD)或指令列表(IL)进行PLC程序编制。

4、支持梯形图和内存单元的在线监控。

5、多种功能丰富的调试辅助工具。

KWPro(科威PLC编程软件)简易教程

1、创建新工程

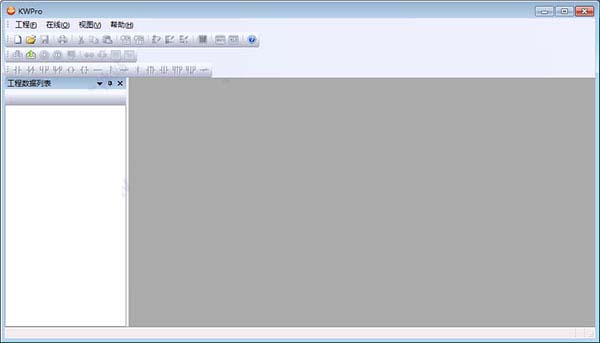

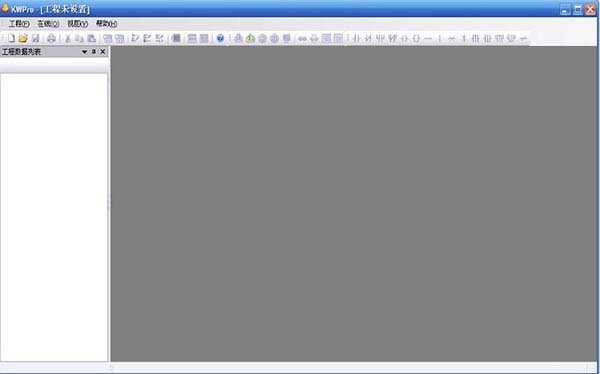

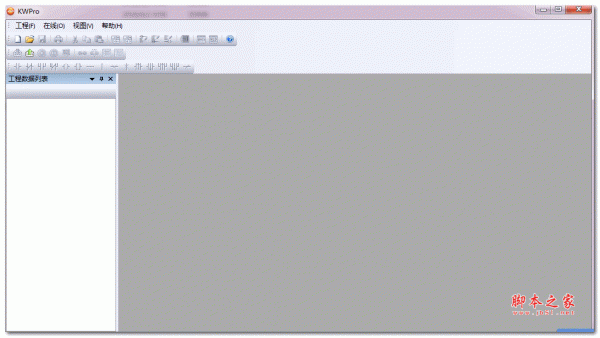

①正确安装后，从开始菜单中或桌面的快捷方式中，双击KWPro图标启动软件，其主界面如下图所示：

②启动软件后，首先需要选择编辑程序的指令系及硬设环境。点击“工程”菜单下的“新建工程”菜单项，软件弹出下面的对话框：

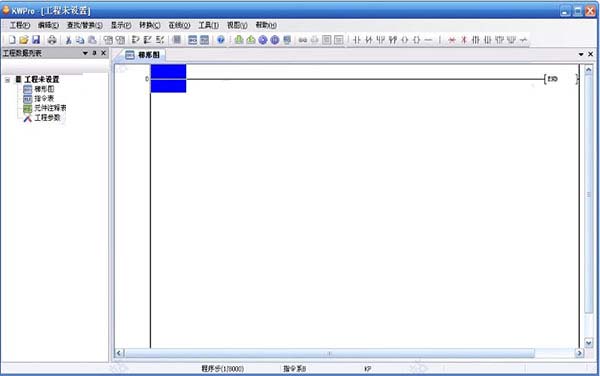

③通过下拉框选择所需的PLC指令系及PLC类型。选择完毕点击对话框中的“确定”按钮，进入一个新工程默认的程序编辑状态。

2、编写梯形图

编写一个简单的跑马灯梯形图，假设输出端Y000至Y007分别控制八盏灯，该梯形图作如下控制：八盏灯按照数值(0到255)的累加而交替被点亮，每次交替时间为1秒钟（使用精度为100ms的计时器T10），当所有灯都被点亮时再一次从零开始循环。

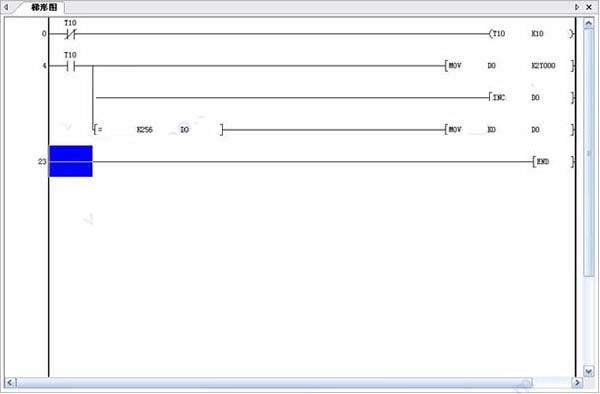

①在编程环境下输入以下的梯形图：

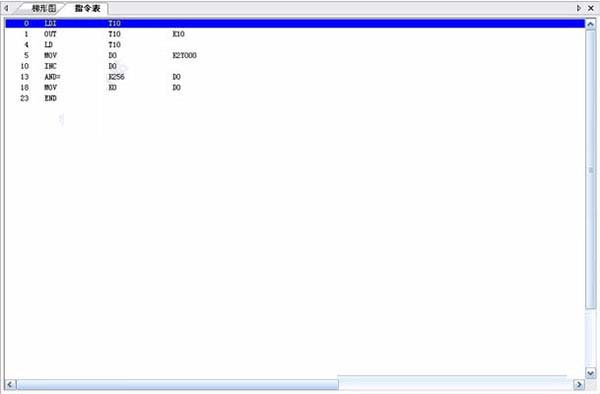

②其对应的指令列表如下：

③梯形图转换正确后，才可以进行文件的保存。点击“工程”菜单中的“保存工程”菜单项即可将当前编写的程序进行保存。

3、下载梯形图

在开始下载梯形图到可编程控制器硬件前，需要建立和可编程控制器的通信链接。以串口方式通信为例：将串口连接线的两端连接到计算机和可编程控制器上，如果不能和PLC通讯或者需要使用不同的通信速率，需要重新设置串口通讯参数。

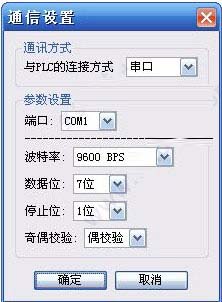

点击“在线”菜单中的“通信设置”菜单项，会弹出如下图所示的通讯设置窗口：

科威公司出产的PLC产品默认的串口参数设置如上所示，若无法与PLC进行通信，请更换COM口再试并且检查连线是否正常。

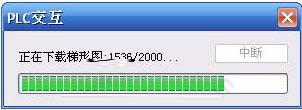

在连通的前提下，点击“在线”菜单中的“PLC写入”菜单项，选择下载的范围(全部写入)。下载梯形图时，要求PLC必须处于停止状态。

根据具体的PLC产品类别的不同，使PLC处于停止状态的方式可能有所区别。比如LP2类型的PLC，需要拨动PLC面板上的拨码开关；KP类型的PLC，则可点击视窗上的停止按键或操作某些系统软元件的数值即可使PLC进入停止状态。

注：在梯形图下载过程中，请保持PLC处于停止运行的状态。

4、进行元件监控

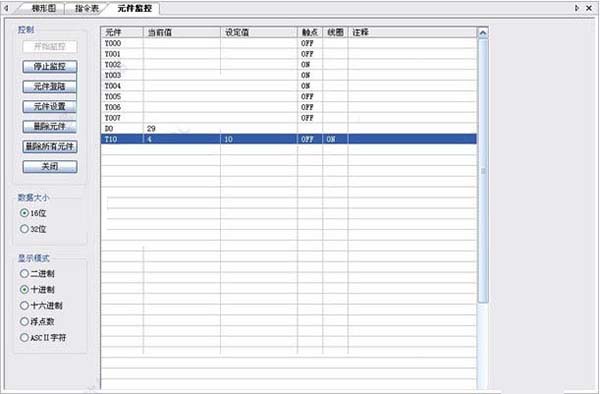

梯形图下载完成后，先把拨动PLC的开关到运行状态，然后通过“在线”菜单中的“监控”扩展到二级菜单中的“元件监控”，输入想要监控的软元件信息，就可以进行PLC内对应内存单元的监控。

可以看到接在输出点Y000至Y007的八盏灯按照数值(0到255)的累加被轮流点亮。
