软件 PentaLogix ViewMate Pro(Gerber文件浏览转换工具) v11.16.7 免费安装版
图标
分类 软件下载-图形图像-3D制作类-Gerber文件查看工具下载 3D制作类
语言 英文软件
大小 44.6MB
软件类型 国外软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

 PentaLogix ViewMate Pro是一款功能强大且好用的Gerber文件浏览转换工具，软件可以在没有进行安装CAM350的情况下完成对您需要的文件浏览支持。软件提供了人性化的操作界面和丰富的设置选项，并拥有智能DFM自动化设计制造检查和纠正，捕捉Padmaster等功能。感兴趣的朋友快来下载使用吧。

软件功能

1、导入和导出AUTOCAD DXF文件

您现在可以使用ViewMate Pro查看和编辑DXF文件。例如，如果将板轮廓提供为DXF文件，则可将其导入ViewMate Pro。然后，它可用于生成所需的制造文件，也可使用Smart DFM进行处理。用户还可以将任何Gerber图层导出到DXF文件。有时，工厂图纸采用DXF，因为PCB是在AutoCAD中设计的。只需单击几下鼠标，即可将DXF文件导入ViewMate PRO。加载到ViewMate PRO后，您可以编辑数据并另存为扩展的Gerber文件或将更改导出回DXF。这对于在AutoCAD中编辑Gerber数据非常有用，它可能比大多数CAM系统具有更复杂的几何工具。

2、模板模块。它允许从PCB(GERBER)数据生成模板形状

将垫片分成“窗玻璃”。

用“homebase”光圈替换成对的矩形垫。

创建可以导入并用于未来设计的光圈库。

3、自动层到层比较

使用图层比较功能比较两个图层。

确保设计的新版本在连接方面没有差异，除非您期望更改。

比较“逐个元素”或“铜区域”。

您可以一次比较多组图层。

4、能够选择电连接元件

使用此功能，您可以单击任何元素并突出显示与该元素电气连接的所有元素。

此功能适用于多个层，并使用可用的钻取和通过层来确定多层连接。

将显示模式更改为灰色显示不属于所选网络的所有元素。选定的网络将显示在网络元素所在的单个图层颜色中。这使得很容易看到电连接网的结构。

5、导入网表文件(IPC-356A)

导入后，可以使用网络名称在主视图中检查网表连接。

6、清理GERBER数据并减小文件大小

许多Gerber文件包含多余的元素，使您的文件比需要的大得多。

通过查找和删除重复和/或覆盖的元素来减小文件大小。

将填充了迹线的区域转换为填充多边形。这可以在不改变数据连接性的情况下显着减小文件大小。

7、将垫层转换为钻取文件和排序钻取数据

只需点击几下鼠标，即可使用ViewMate PRO将Gerber垫层转换为NC钻孔层。圆形圆垫自动转换为NC刀具代码。

对钻取数据进行排序，以减少钻取钻取数据所需的时间。

8、计算层的铜面积

准确计算任何层的铜面积。

对于具有多个图层的板，您可以选择包含连接图层的桶的区域。

9、夹丝网层

覆盖电路板开口的丝网印刷可能会导致问题。

使用此功能可从电路板上的孔和其他开口中移除丝网印刷。

您可以使用阻焊层作为剪裁丝网印刷的指南。将丝网夹在焊接掩模元件的指定边缘处。

10、创建焊接掩模和/或焊膏层

没有焊接掩模或焊膏层?

您可以设置选择标准，从顶部和/或底部铜层中选择元件焊盘。

将这些垫转移到新层。

根据需要溶胀和/或收缩垫以产生新的掩模和/或粘贴层。

软件特色

1、用于制造检查和纠正的智能DFM自动化设计

2、DXF文件转换器

3、导入多种网表格式

4、通风和窃电

5、去毛刺

6、填充多边形

7、焊接掩模生成

8、重叠校正

9、绘制到闪存焊盘转换

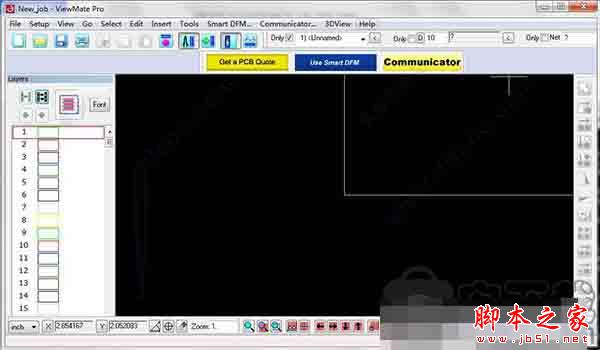

截图
