cadstar 16是一款功能强大且好用的PCB设计软件，内置大量开发电路必备的工具以及电气设备的构件库，用户可以预先建立电路图，通过电路图设计后期的PCB电路板。拥有直观的工作流程以及强大实用的模块，涵盖了库编辑器、原理图编辑器、自动布线器等内容。感兴趣的朋友快来下载使用吧。

软件安装及激活教程

 1、在本站点下载软件安装压缩包，解压并运行.exe安装程序

 2、点击next

 3、选择"I accept the terms in the license agreement"点击next

 4、点击next

 5、选择第一项即可“node locked only”，点击next

 6、选择软件安装目录，点击next

 7、点击next

 8、核对安装路径是否无误，点击next

 9、稍等片刻即可完成安装，不要运行软件，点击Finish退出安装向导

 10、将软件包里的CADSTAR16_Keygen文件夹的的补丁粘贴到软件安装目录里(默认：C/Program Files(X86)/Zuken/CADSTAR 16.0/Programs)

 11、运行安装目录里的CADSTAR16_Keygen.exe

 12、会快速闪过如下图，激活到此结束

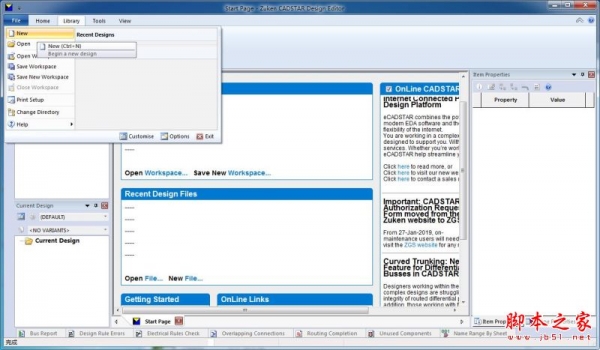

 13、软件运行界面

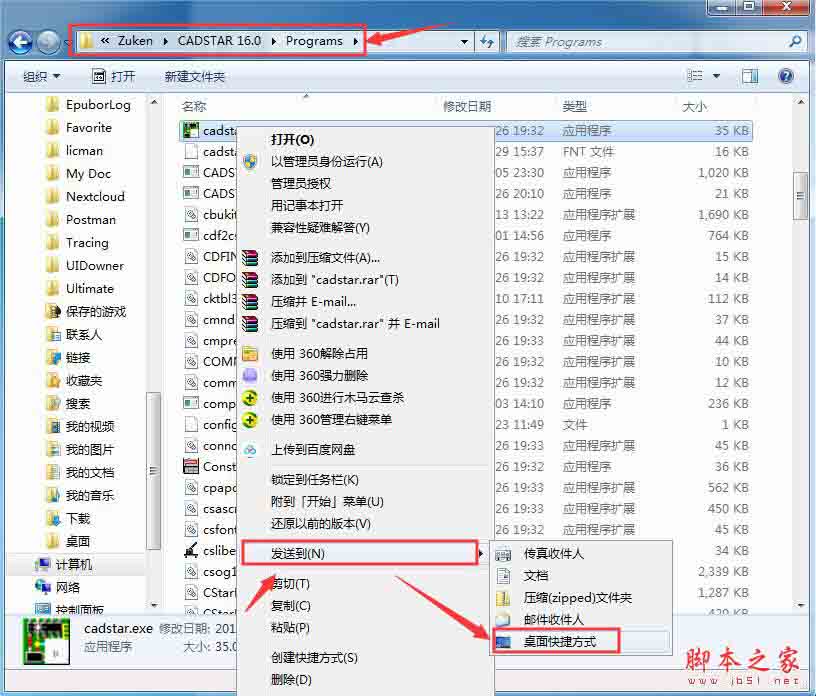

 14、本软件没有桌面快捷方式，可在软件安装目录里（C/Program Files(X86)/Zuken/CADSTAR 16.0/Programs），右击cadstar.exe--发送到--桌面快捷方式，便可创建桌面快捷方式，方便日后使用。

软件功能

　　分离工具

　　这个新工具提供了一种验证PCB设计中两个项目之间差距的方法。该报告显示每个适用图层的分隔，以及两个所选项目之间是否适用任何设计规则。

　　输入坐标对话框

　　添加了一个新的无模式输入坐标对话框，以便在需要特定点或形状尺寸时快速轻松地创建形状。

　　选择组内

　　用户现在可以选择组内的项目，重用块和中继。可以执行对当前选择起作用的操作，而无需首先从组中移除这些项目。

　　DRC分配值

　　DRC报告中添加了附加信息，以显示导致错误的设计中的实际间距，以及相应设计规则定义的所需间距。

　　跳转到所选项目

　　现在提供了一种更快的方法来逐步执行在“查找”操作中选择的项目。

　　现在可以通过使用鼠标中键拖动来平移设计视图。

　　Disconnect Pin工具经过改进，可以更快速，更少破坏性地从网中移除引脚。

　　PDF属性过滤器，现在可以选择设计属性的子集，应该将其导出为PDF文件。

　　网表过滤器下拉列表

　　下拉列表已添加到Net List Filter控件（显示在许多对话框中，如Find-By Net，Select Net，Highlight Net），以帮助选择所需的搜索条件。

　　符号预览

　　用于添加符号和组件的对话框现在包括一个图形预览窗口，在添加之前显示所选项目。

　　彩色文件保存

　　将更改保存到现有颜色文件，而无需找到原始文件。

　　智能可停靠对话框自动隐藏

　　拖动对话框中的控件时，将不再允许可停靠对话框隐藏。

　　新编辑零件，符号和组件命令

　　“编辑零件”，“编辑元件”和“编辑元件”命令的新实例已添加到“当前设计”窗口和“库”窗口中的上下文菜单中，以便更轻松地编辑零件。

软件特色

　　当前设计窗口中的零件链接

　　“当前设计”窗口中“组件和符号”的鼠标右键上下文菜单现在还将列出零件属性中定义的所有外部链接。

　　PCB Only Pad

　　添加了一个新属性，可用于标记仅出现在PCB中的机械焊盘。新属性将阻止ECO更新和后退注释作用于这些打击垫。

　　批处理 - 图层报告

　　图层报告已添加到批处理输出中。此报告与可从“图层”对话框手动生成的报告相同，并且所有图层类型都将显示在报告中。

　　使用Schematics设计迁移工具

　　CADSTAR设计迁移工具现在还将提供独立的CADSTAR Schematics许可证 - 目前设计迁移仅适用于PCB许可证。

　　无模式图层设置对话框

　　现在，“图层设置”对话框已无模式化。这允许对话在执行路由操作时保持打开，并允许更改活动层和层可见性。以前，需要为每个必需的更改打开和关闭对话框。

　　Activ-45移动工具

　　如果在“路由设置”对话框中启用了Activ-45工具，则在使用“移动”工具期间，单个过孔的移动和附加轨道的整理将与Activ-45路由期间的行为相同。

　　针对子组的智能扇出

　　智能扇出工具已得到增强，现在可以为选定的组件引脚子集生成扇出模式。

　　取消加长工具

　　提供了一个新的Unlengthen工具，可以快速删除任何选定的轨道或后备箱中的现有加长模式。

　　保持工具栏布局

　　现在，在重新调整P.R.Editor窗口后，将保持正确的工具栏布局。

　　选择项目对话框改进

　　现在可以选择BGA组件并根据长度过滤连接选择。

　　地图管理器改进

　　已经对Map Manager进行了许多可用性改进：现在可以在一个操作中加载多个地图，并在选择集中选择或取消选择多个地图。此对话框的上下文菜单也已更新。

　　形状创建工具的改进

　　已对形状创建工具进行了改进，以允许在创建多边形时插入弧，并轻松移除在形状创建过程中错误添加的点。
