软件 Altair Flow Simulator(流体设计分析软件) 2022.0.1 特别版(附激活教程) 64位
图标
分类 软件下载-图形图像-3D制作类-Altair Flow Simulator激活版下载 3D制作类
语言 简体中文
大小 621MB
软件类型 国产软件
发布时间
用户评分 4
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

Flow Simulator 2022破解版是功能强大的是集成的流动，传热和燃烧设计软件，更明智的决策会带来更好的产品，使用Flow Simulator，您可以研究系统在现实世界中的行为，通过先进的流体模拟，用户可以立即充满信心和最佳效率地检查和预测未来结果！系统仿真传达了更改组件上特定属性的整体效果，使客户可以广泛检查系统设计和优化中的所有可能变化。Flow Simulator的创建是为了推动设计的边界以实现更好的结果，是可进行多学科的工程仿真来优化机器设计的绝佳解决方案，最新破解版下载，有需要的朋友不要错过了！

安装激活教程

1、在本站下载并解压

2、双击FlowSimulator_V2022.0.0_Win64.exe运行安装，选择软件安装路径

3、安装完成，将FlowSimulato文件夹复制到安装目录中，点击替换目标中的文件

4、创建系统环境变量，如果您已经具有环境变量ALTAIR_LICENSE_PATH，请保持不变,如果您没有环境变量ALTAIR_LICENSE_PATH，则将其创建为

ALTAIR_LICENSE_PATH=C:

Flow Simulator 2021新功能

1、图形用户界面（GUI）

添加使用结果文件中的腔室信息来初始化模型的功能（*.res）。内室的压力和温度将从结果文件中设置。将结果传输到边界室，固定流量元件和参考条件（转子速度和循环流量）的可选功能。

为小室，元素等添加了新的文本显示控件。

为新的求解器功能添加GUI输入：轴向压缩机和涡轮效率，轴向压缩机和涡轮阻气和喘振流量，Vermes密封槽选项，通用换热器性能。

添加标准可压缩管“风管形状”的输入。

从鼠标右键显示的菜单中添加删除型腔的功能。单击选定的腔室。

腔流的“自动填充”选项现在将使用will密封半径。

2、解算器

改善.xml结果文件的输出。包括：添加单位信息，添加元素类型，添加ver密封口袋信息，删除多余的空格，使用科学的符号格式。

在现有的UDE_GET_BOUNDARY_CONDITION函数中添加旋流，半径，RPM和腔室编号。有关有效的参数名称，请参见myelib_param_mod.f90。

创建用于常规流体属性检索的新UDE函数：UDE_GET_FLUID_PROP。

将速度分量，涡旋和速度计算方法添加到SET_UDE_SOLVED_VALUE。有关有效的参数名称，请参见myelib_param_mod.f90。

向控制器添加项目，包括每个工位的可压缩管的流体特性；量度Vermes密封槽信息；表压压缩机校正流量，校正速度，多方效率；控制压缩机的多方效率；规格油箱高度。

添加顶点密封槽输入信息，并基于以下信息添加相关性：Zimmermann，H.，Wolf，KH，“空气系统相关性第1部分：迷宫式密封”，ASME 98-GT-206，图7，Re>5000，GRV_WDTH/WT>2，齿不在凹槽中。也可以使用具有客户相关性的控制器来更改此凹槽倍增器。

向轴向压缩机和涡轮机添加选件，包括：效率与Corr。流速vs.Corr。速度;效率与新闻。比率与Corr。速度;基于质量流量的喘振和扼流极限。

在FORTRAN和Python中为Tube（可压缩，不可压缩和高级节流孔）传热系数，HTC入口乘数和摩擦系数添加自定义关联功能；HTC用于热对流；腔表面摩擦。

根据“Hs”参数添加新的通用换热器性能选项。

3、已解决的问题

图形用户界面（GUI）

解决了当结果文件采用SI单位时在热网络上绘制结果的问题。

解决了非英语（尤其是中文）上标符号的问题。

修复了读取结果文件时崩溃的问题。

修复了以错误的单位保存IGES文件的问题。

从边界室显示中删除了“固定”关键字。

修复了腔点尺寸调整问题，并使用滑块进行了改进。

修复了在颜色轮廓后处理工具中绘制“总流”时“流数”的问题。

解决了高级节流孔元件无法保存层流传热系数（HTC）关系的问题。

4、已解决的问题

解算器

修复了一些xml结果文件与单位和顺序有关的问题。

现在，Vermes使用HCSIZE进行密封，并对照SEAT输入进行检查。FS GUI也有与此相关的固定错误。

控制器以相反的顺序使用可压缩管Dh和面积。

固定了基于波速的水锤时间步进。

解决将热侧和冷侧连接翻转到热交换器时的问题。

修复了.res文件中输出的气门收缩速率的问题。

固定燃烧元件的瑞利流动问题，用于通过元件的温度降低。

软件功能

1、直观的界面

Flow Simulator具有现代的基于Qt / Qt-web的单个界面，用于进行前，后，求解和优化。三维设计环境使用户能够将网络模型与3D CAD叠加/集成。能够使用Python脚本/ Fortran程序无缝整合和集成客户自己的IP和元素配方。与Excel的集成允许根据设计配置自动创建流量/热网络模型。

2、流网络建模

扩展的预配置元素和组件库，利用大量可公开获得的实验数据来提供压降和传热特性。

3、热网络建模

具有集总质量的基于电阻器-电容器的求解器可模拟传热的传导，对流和辐射模式。它与流动求解器完全耦合，具有稳态和瞬态共轭传热分析功能。

4、控制系统模块

包括比例积分微分（PID）控制器，前馈和任务，可以将其与流量/传热模型集成在一起，以在周期/任务分析过程中优化仿真机的运行。

5、优化模块

蒙特卡洛，最优拉丁超立方体，N因子分析可快速探索3D建模环境中的整个设计空间；可以根据流量配置，形状，尺寸和热特性对分析模型进行参数设置，以实现最佳的成本效益设计。

6、涡轮机械

流量模拟器可用于通过长时间短暂飞行的严酷苛刻工作条件来预测发动机密封系统，结构冷却，旋转腔系统，部件冷却，燃烧室设计和优化，燃料/润滑油系统以及热管理的涡轮机械空气热能任务。

7、汽车

Flow Simulator可在汽车行业中用于汽车热管理系统，燃料系统，排气系统和HVAC系统建模。

8、能源

在能源领域，它可用于预测涡轮机械的空气热能，以进行二次系统冷却，组件冷却，燃烧室设计和优化，燃料/润滑油系统以及电厂管道网络和热管理。该软件还可用于可再生风力涡轮机的空气热设计和优化以及发电机的冷却和热管理。石油和天然气行业的工程师可以将Flow Simulator用于涡轮机械的航空衍生物和离心压缩机的二次系统冷却，组件冷却，燃料/润滑油系统和热管理。

使用帮助

流体系统的构建基块

1、钱伯斯

腔室连接元素。

每个元件具有上游和下游腔室。

保压，温度，速度

边界室已知P，T，V

非边界（内部）已求解P，T，V

求解器收敛基于内腔的质量流连续性。

腔室类型：脾，动量，惯性，涡旋，高程，Wind Bc

2、全体会议厅

变量：静压力，总温度（绝对或相对），流体类型

用途：

速度= 0的地方，例如较大的水箱或空腔。

通常是固定零件

3、动量室

变量：静压力和总压力（绝对或相对），或马赫数，总温度（绝对或相对），流体类型

可以输入以下3个项目中的2个：静压力，总压力，马赫数。 第三项计算

用途：

速度（流体动量）从上游元素传递到下游元素的位置

通常是静止的或在旋转零件内部

角度：

当使用动量腔和惯性腔时，元素方向对于校正建模至关重要。

元件之间的相对角度差决定了多少动态压头通过腔室到达下游元件。

影响迫使空气通过下游元件的气源压力。 如果元件对齐，则源压力=总压力。 如果元素未对齐，则源压力<总压力。 如果元素为90度。 不同角度的源压力=静压力。

在大多数元素面板的“高级选项”下找到输入。

4、升降室

变量：高度，静态和总压力或马赫数，总温度，流体类型

用途：

海拔高度发生明显变化而影响压力的地方

固定部分

通常不可压缩的液体

5、惯性室

变量：静压和总压或马赫数，总温度，涡流，流体类型

可以输入以下3个项目中的2个：静压力，总压力，马赫数。 第三项计算

用途：

通常在旋转模型中存在空腔。

6、涡流室

变量：静压和总压或马赫数，总温度，涡流，流体类型

可以输入以下3个项目中的2个：静压力，总压力，马赫数。 第三项计算

仅未连接到元件末端的腔室。

不能是边界

用途：

旋转模型中的涡旋元素和腔体。

7、元素和组件概述

表示一个腔室与另一个腔室之间的流路

对于给定的特征，使用许多不同的元件类型和子类型来表示流路，并使用正确的流动特性-从简单的限制（例如管和孔）到复杂的限制（例如阀和密封件）。

分为可压缩（气体）元素和不可压缩（液体）元素。

通过遍历每个元素类型的子例程，直到在所有内部腔室中实现质量连续性，为止，迭代地计算流速和导数。

大多数元素是限制。 根据从上游室到下游室的压降计算流量。

一些元件是压力升高元件，例如泵和风扇。

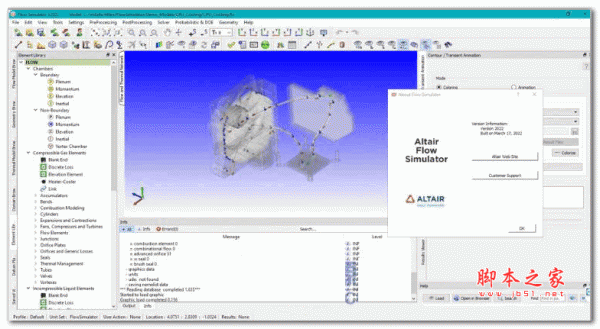

截图
