软件 visualarq for Rhino7三维建筑设计工具 v2.13 官方版
图标
分类 软件下载-图形图像-滤镜插件-visualarq下载 滤镜插件
语言 简体中文
大小 84.2MB
软件类型 国产软件
发布时间
用户评分 4
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

visualarq是一款用于Rhino7的三维建筑设计工具，该软件功能强大，使用起来也是非常的便捷好用，能够帮助用户快速完成各种复杂的建筑架构设计，并且还能够支持自定义对象、样式等，通过添加强大的架构对象样式和动态文档工具来增强Rhino7，让你轻松编辑各种3D建筑模型，同时使用它用户还可以对自己的硬件、测试、调试等等进行规划，帮助你快速的表达的意思，简单的设计图形的编程逻辑，提高用户的工作效率。

除此之外，visualarq电脑版还可以帮助用户快速完成各种复杂的建筑架构设计，支持自动组合到您的建筑模型上，甚至还有参数化建筑对象的库集，其中就包括：墙体、幕墙、横梁、立柱、窗户、门、墙板、扶手、楼梯和屋顶，让你可以在任何时候轻松创建、修改和编辑对象， 自动重新计算会将其调整为更改，还有超多其他功能等你来体验，需要的朋友欢迎前来下载。

visualarq新功能

一、组件

- 解构屋顶组件，当从表面创建屋顶时检索原始表面

- 获取梁的起始和结束切割平面的组件

- 获取梁的起始平面和结束平面的组件

二、用户

- 使用 Grasshopper Player 引用 VisualARQ 对象

三、 风格

- 设置平面类型的GH样式参数值

- 接受“平面”作为元素和家具样式定义中的插入点

四、帮助

- 为视频教程添加语音

五、安装问题

- 由于加载 Tibidabo.rhp 问题而导致 VisualARQ 安装错误

六、语言

- 添加繁体中文

七、目的

- 使 vaFillet 命令对您想要连接的墙边缘侧敏感

八、对象

- 帮助中添加vaSection命令

九、遥测

- 收集遥测分析

十、改进

-  脚本：

- 获取和设置对象的节属性的方法

- 获取和设置样式和组件属性的API方法

- 通过API获取VisualARQ对象的Material属性

- SubtractSolids、AddSolids 和 ExtractSolids 的方法

- 获取元素描述的方法

- 楼梯的方法

- 为 Spaces 添加方法

十一、动态部分

- 剖面线非常密集，导致显示速度非常慢

十二、 组件

- 为Explode组件添加“Components Filter”输入

- 在 Is Kind Of？ 中将平面图添加为对象类？成分

- 当作为主机检索时，从 VisualARQ 墙转换为 Guid

- 将“自动更新”输出添加到解构剖面视图选项组件

- 将“自动更新”输入添加到剖面视图选项组件

- 在“屋顶选项”组件中添加“顶部切割高度”输出

- 在“屋顶选项”组件中添加“顶部切割高度”输入

- 将“Edge Cut”输出添加到“解构板选项”组件中

- 将“Edge Cut”输入添加到“Slab Options”组件中

- 在解构窗口选项组件中添加“最大光圈”输出

- 在窗口选项组件中添加“最大光圈”输入

- 在解构门选项组件中添加“最大孔径”输出

- 在“门选项”组件中添加“最大光圈”输入

- 在解构窗口选项组件中添加“剪切深度”输出

- 在窗口选项组件中添加“剪切深度”输入

- 在解构门选项组件中添加“切割深度”输出

- 在“门选项”组件中添加“切割深度”输入

- 在解构列选项组件中添加“插入标记”输出

- 在列选项组件中添加“插入标记”输入

visualarq基本操作

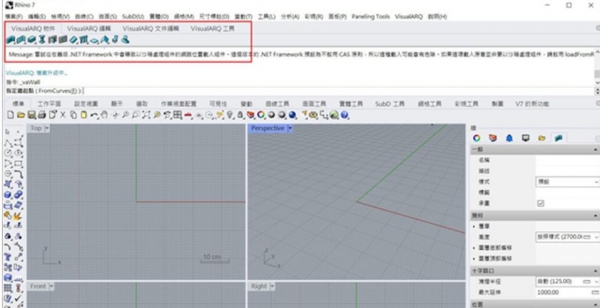

1、打开一个以米为单位的Visual ARQ模板文件，即进入了Visual ARQ的建模环境。如下图：

2、我们会发现top视图变为了白色背景，并且在透视视图之外的三个视图生成了比例尺，在立面视图生成了标高标注。接下来介绍墙体、门、窗等基本构建的创建。首先是墙体。左键单击下图按钮创建墙体。

3、单击后会出现如下对话框，非常像Revit左侧的属性栏。

4、那么在这个属性框里我们可以选择不同的墙体样式，Visual ARQ会预先设定一些墙体参数供使用这选择，也可以自己设定，将会在第二篇推送中讲解。

5、在top视图中绘制选择的墙体，如下：

6、你会发现墙体就行了填充，并且在交角出都已经进行了处理，完美转接。当然，墙体的填充样式也是可以自己设定的，也可以设定为不填充。如下图，转接处也被处理了。

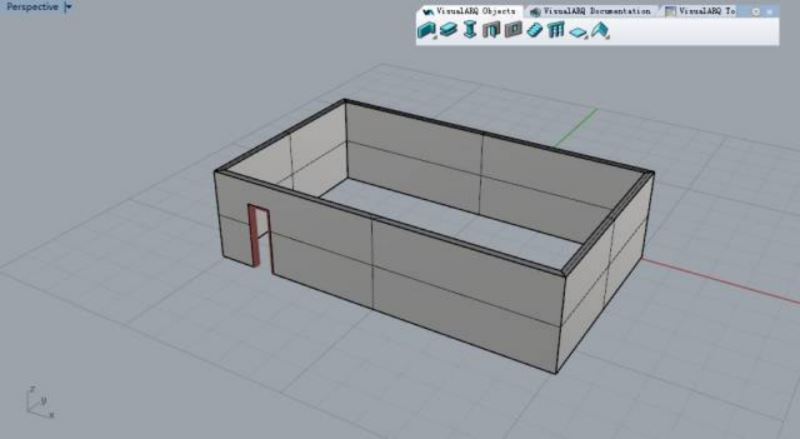

7、同时，我们会发现三维视图上也随之创建了实体墙体。很厉害有没有？？

8、当然还有更厉害的，我们接下来创建门。同样单击创建门工具，弹出属性栏：

9、我们选择常用的这个样式：

10、在墙体上创建门：

11、你会发现类似于天正或者Revit，门对墙体进行了剪切，同时三维视图上也在墙体上创建了门：

12、这是墙体与门的基本创建，当然还有窗、楼板、屋顶、柱等等。方法类似。并且都是以Revit的方式平面与三维同时创建。top视图的显示样式为施工图的标准方式。

当然仅仅是使用Visual ARQ提供的默认构件是不能满足我们需求的，我们可以自定义构件样式，类似于Revit中的自定义族。

以自定义墙体为例，右键单击创建墙体按钮：

13、弹出如下属性框：

14、这就是墙体的属性修改面板，我们可以修改已经存在的墙体的参数，也可以自己创建新的墙体。wall style处右键创建新的墙体样式：

15、弹出如下面板：

16、我们可以修改墙体的Attributes、Geometry、Wrapping三个属性参数。例如修改墙体的厚度与高度、填充样式、平面上的显示颜色、交接处的处理方式等等。属性修改完成后即可点击确定，在创建墙体面板里就能找到我们创建的新墙体样式了：

设置说明

1、按照屏幕上的说明将文件保存到硬盘。

2、关闭所有正在运行的 Rhinoceros 实例。

3、如果您安装了 VisualARQ 的早期版本，请先使用 Windows® 控制面板上的“添加或删除程序”选项将其卸载。

4、运行下载的安装程序，然后按照屏幕上的说明操作直至完成。

5、如果需要重新启动，请在运行 Rhinoceros 之前重新启动计算机。

- 在解构列选项组件中添加“镜像”输出

- 在Column Options组件中添加“Mirrored”输入

- 在 Deconstruct Beam Options 组件中添加“Profile Mirrored”输出
