软件 EPLAN Electric P8 2025 v2025.0.0.0 官方正式安装版
图标
分类 软件下载-行业软件-机械电子-eplan 2025免费下载 机械电子
语言 简体中文
大小 1.8GB
软件类型 国产软件
发布时间
用户评分 4
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

EPLAN Electric P8 2025正式版目前已经发布了，新版本对PLC、电缆、端子进行了更新，创新的功能和改善将使您的设计更加高效。EPLAN Electric P8 2025是一款功能强大的电气工程设计软件，使用将为用户带来完整的自动化设计解决方案，拥有灵活的图形化界面，并且可面向对象两种设计方式之间的灵活切换，以及宏变量技术和逆向工程技术，让您的工程项目能够快速步入正轨，实现目标，软件为您的电气工程和自动化项目提供规划、文档和工程管理的无线可能，是真正的高端电气设计系统，软件具有丰富的电气CAE绘图和管理功能，不仅在使用上符合广大电气工程师的习惯，使用面向图形的设计方法和现代的面向对象的设计方法相结合，您可以迅速的进行项目结构分析、创建项目、原理图和各种相关类型图纸的绘制，支持快速插入符号和元器件，并可自由灵活的进行选型，除此之外，还提供自动化系统常用的PLC设计，项目逻辑错误的检查，自动生成项目所需的各类工程报表，以及便于主数据和标准化管理的宏项目。软件将为您快速实现您的设计理念带来强大的助力，不管是设计原理图、生成表格文件还是管理工程项目都能够提高效率，最大限度的减少设计时间，并带来优化设计方案。

EPLAN Electric P8 2025安装教程

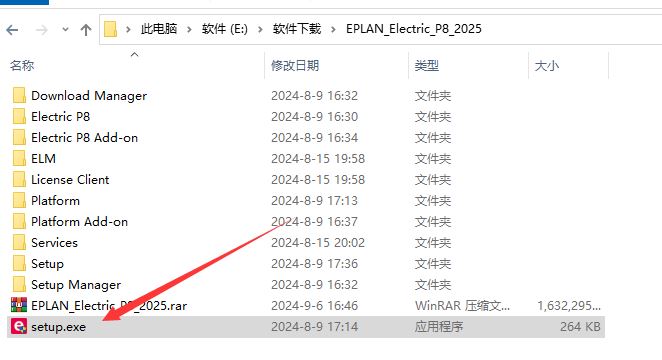

1、在本站下载并解压缩后，双击“setup.exe”

2、选择安装方式，并“继续”

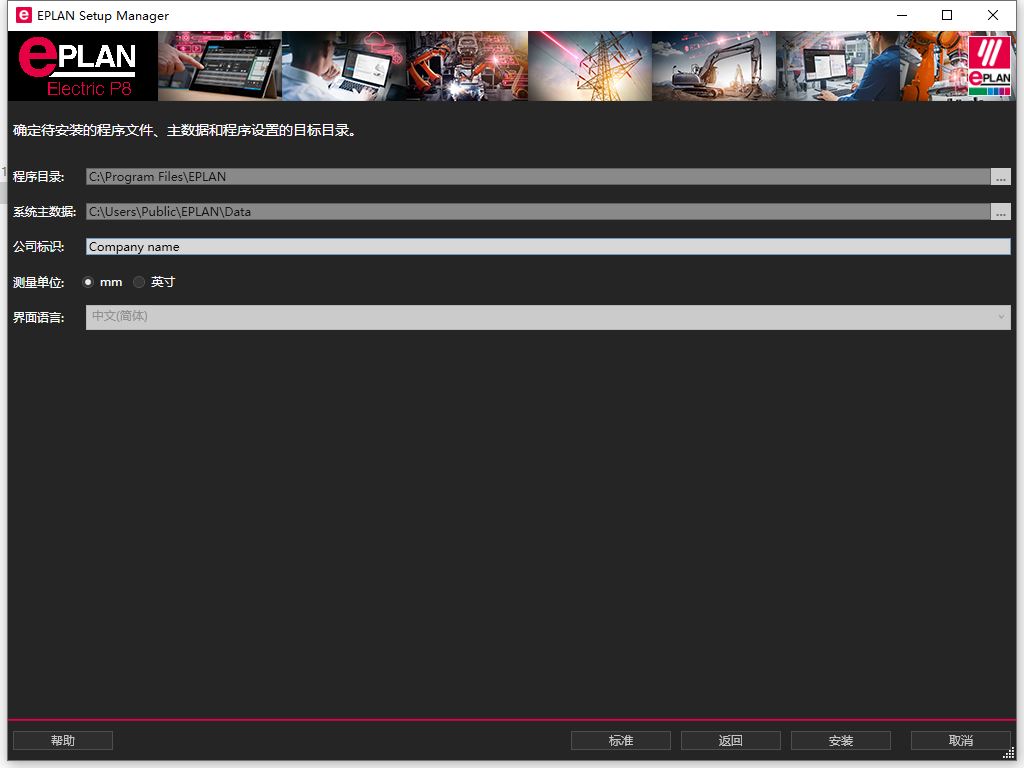

3、选择安装位置，并点击“安装”

EPLAN Electric P8 2025新功能

AutomationML AR APC 格式的 PLC 数据交换扩展

AutomationML 格式的 PLC 数据交换可用于各 PLC 制造商。根据不同的应用，存在不同形式的 AutomationML 格式。进行 PLC 数据交换需使用 "Application Recommendation Automation Project Configuration"（缩写："AR APC"）类型。该版本支持 AutomationML AR APC 格式的 PLC 数据交换扩展：
- 支持最新 AutomationML AR APC 版本 1.4.0
- 管理父级设备的可插拔总线端口
- 在 PLC 子设备上交换安全地址

支持最新 AutomationML AR APC 版本 1.4.0

该版本的 EPLAN 支持最新 AutomationML AR APC 版本 1.4.0。在导出 PLC 数据对话框中，导出文件的格式框中提供条目 "AutomationML AR APC V1.4.0" 以供使用。

与 "AutomationML AR APC V1.3.0" 格式的导出相比，具有以下优化：

支持可插拔总线端口。

管理父级设备的可插拔总线端口

支持可插拔总线端口以进行自 AutomationML AR APC 格式 1.4.0 版及以上版本的 PLC 数据交换。如果某设备具有可插入至其他设备的插槽（例如配置有可插拔总线适配器的西门子 SCALANCE 路由器），则现可在父级设备上管理已插入设备的总线端口。

对此，在 PLC 盒子的属性对话框中，PLC 结构数据选项卡中的管理父级设备上的总线端口新属性 (ID 20620) 可用于该操作。在已插入设备的 PLC 盒子上激活该属性。

 用途：

借助属性管理父级设备上的总线端口，现可为已插入至其它设备的设备共同管理设备和已插入的设备的所有总线端口。这使得具有可插拔总线端口的设备能够与支持 1.4.0 版 AutomationML AR APC 格式的 PLC 配置程序进行双向数据交换。

借助属性机架和插在机架上将标识父级设备和相关的插入设备。

在 PLC 子设备上交换安全地址

现也可在 PLC 子设备上管理安全模块的安全地址。在 PLC 盒子上提供以下属性用于管理这些安全地址（"x" 表示 PLC 子设备的编号 1...12）：

PLC 子设备 x:安全地址:源
PLC 子设备 x:安全地址: 目标
PLC 子设备 x:安全地址: 上限值
PLC 子设备 x:安全地址: 下限值
通常在作为安全网络用户的部件组上输入相应值。更多详细信息可咨询 PLC 制造商。在自 AutomationML AR APC 1.1.0 版起进行 PLC 数据交换时，将会考虑 PLC 子设备上安全地址的属性。

预制电缆的优化设计

预制电缆具有特定长度，且已配置适配插头。因而这些电缆可立即使用，无需再自定义。自本版本起，EPLAN 平台将为此类预制电缆提供更佳支持。

在确定和输出电缆的源和目标时，现可跳过已连接的插针，从而将连接至该电缆的设备显示为源和目标。为此，可在电缆上使用新属性将连接的设备用作源和目标 (ID 20621)。该属性仅对电缆、端子和插头的编辑对话框中的显示内容产生影响,而报表、电缆和连接本身中的显示内容并不会发生变化。

此外，现还可通过项目设置指定，将插针的直接连接点上的连接始终作为直接连接。

 用途：

在使用新电缆属性将连接的设备用作源和目标时，现将在电缆指定的报表中统一显示连接至该电缆的设备，而与在其之间是否存在插针无关。这意味着浇铸型插针和旋紧式插针的处理方式相同。

使用新项目设置始终在插针的直接连接点处生成直接连接时，现将在插针上统一生成直接连接。

新电缆属性"将连接的设备用作源和目标"

在电缆和屏蔽上提供新属性将连接的设备用作源和目标以供使用。在主功能和辅助功能上均可激活该属性。

如果将连接的设备用作源和目标复选框处于激活状态,则在确定电缆或屏蔽的源和目标时将跳过插针,而是将与电缆 / 屏蔽连接的设备显示为源和目标。电缆与插头的单位仅在报表（电缆图表、电缆总览、端子图表、插头图表、连接图）中以及对话框编辑电缆、编辑端子排和编辑插头中显示。在连接导航器中无法看到插针的跳过过程；在此仍将插针显示为连接的源和目标。

如果该复选框处于禁用状态，则将插针作为电缆或屏蔽的源和目标予以输出。

在插针上生成直接连接

连接的直接连接之前是根据特定规则而生成的，其中将首先考虑外部目标。借助连接始终在插针的直接连接点处生成直接连接的新项目设置，现在可以来影响这种行为（命令路径：文件 > 设置 > 项目 >"项目名称"> 连接 > 常规）。

如果激活该复选框，与插针直接连接的连接将始终变为直接连接。此外，若使用预制电缆，该设置非常有用。为此，位于设备连接点和电缆上的插针直接连接点之间的连接将作为直接连接。根据图层EPLAN510、内部连接/直接连接的图层设置，直接连接在原理图中染上颜色，未编号且未布线。

如果禁用该项设置，则由图形上第一个功能连接点决定，该连接包含哪种连接点类型。这意味着，如果图形上第一个功能连接点是直接连接点，则该连接就会变成直接连接。端子例外：在端子和其它功能之间的连接中，端子连接始终决定该连接包含哪种连接点类型。

部件管理中的预制电缆

预制电缆在部件管理中作为模块创建。为了能够用 EPLAN Cable proD 成功替换预制电缆，必须在电缆芯线和插头之间进行分配。进行如下操作：

创建模块: 创建一个模块并为该模块的属性产品分组选择数值"电气工程 > 电缆 > 预制"。
在功能模板选项卡上为该模块添加电缆定义和电缆连接的功能模板（例如，一个"电缆定义"功能模板和三个"芯线 / 导线"功能模板）。在这些功能模板中输入电缆的特征数据（如连接颜色/连接编号、连接:截面积/直径等）。
将插头添加为部件：在模块选项卡中将一个或两个插头作为部件添加到预制电缆中。单绞线电缆需要一个插头部件，双绞线电缆需要两个插头部件。
汇总功能模板: 汇总作为模块创建的预制电缆的功能模板。为此，请在部件管理的树结构中选择该模块，然后选择新的弹出菜单项汇总功能模板。这将插头的功能模板汇总为模块的子部件，然后传输到模块的功能模板选项卡中，并归类到电缆的功能模板下。
如果电缆定义的功能模板尚不存在，它将作为模块的组合元素自动添加到功能模板的第一个位置。这也是一项新功能，仅适用于"预制"电缆子产品组中的模块。
为插头分配电缆连接：然后将插针分配给电缆连接。为此，芯线始端和芯线终端这两个新列在选项卡功能模板中只适用于"预制"电缆子产品组中的部件。可在此为电缆的"芯线 / 导线"功能模板分配插头。对于单绞线电缆，只需在芯线始端列中进行分配；对于双绞线电缆，必须在两列中都进行分配。关于分配的更多信息，请参阅"预制电缆"章节。

预制电缆的新项目检查

若要检查分配是否正确，可以使用消息类别 501 "部件主数据"中的新项目检查 501039。该项目检查可确定已在部件管理中为电缆连接存储了无效插针分配的预制电缆。

对于预制电缆的检查，新项目检查 003029 也可用于消息类别 003 "电缆"。该项目检查可在原理图中确定电缆连接的插针分配与存储在该电缆部件管理中的插针分配不相符的预制电缆。

预制电缆的部件管理中的新属性

预制电缆中的插头可以用螺栓连接或焊接。对于焊接插头，需要激活新属性在材料表中禁止显示 (ID 22886)。该标识部件既不会显示在材料表导航器中,也不会显示在相应的部件报表中,亦不会通过制造数据接口输出。在这种情况下，仅输出材料表和报表中的模块。

此外，若在数据层结构中进行了相应的属性配置，新的系列属性 (ID 22885) 可在属性选项卡使用。该属性用于针对同类型的数根电缆进行分组。如此便可在 Cable proD 中选择电缆的备选电缆（例如插头相同但长度不同的预制电缆）。

从原理图数据中作为模块生成预制电缆

通过生成部件命令可从原理图数据中生成部件。如果已在原理图中配置了预制电缆（以电缆定义为主功能的电缆，插头作为下一级设备的一个或两个插头定义），现在也可通过部件管理中的生成部件命令从电缆上的新部件编号创建预制电缆的新模块。

 用途：

无需手动创建和维护预制电缆的模块，现在可直接从原理图数据中生成这些模块。通过从原理图数据中自动创建模块部件，部件管理变得更加高效。

在此过程中，电缆和插头的数据被传输到模块中。如此生成的模块包含预制电缆全部功能的功能模板，并可作为复制引入项目的部件保存。电缆的下一级插头将作为模块的子部件输入模块选项卡。

电缆编号的优化

借助电缆设备标识符编号命令对电缆进行编号时，旧版仅支持选择保留现有的电缆设备标识符选项。然而，这无法保留标识字母且无法仅对计数器进行重新编号。为此须使用设备标识符编号命令，然而该命令不支持对特定电缆进行格式设置。

在本版本中，对电缆编号对话框已扩展为包含保留标识字母选项。

 用途：

通过将对话框对电缆编号扩展为包含保留标识字母选项，现可在进行电缆编号时保留标识字母且仅对计数器进行重新编号。例如如需根据高层代号通过相应标识字母（如 "WB"、"WD"、"WE" 等）对电缆进行标识时，这将非常有用。

如需对现有电缆进行重新编号，且在编号时仅重新分配计数器，则激活保留标识字母复选框。已编号电缆的标识字母保留不变。位于标识字母开头的问号不予以保留。

如果该复选框处于禁用状态，则电缆的标识字母在编号时将被所使用的标识符集中的标识字母覆盖。

作为新版的一部分，已从电缆导航器的弹出菜单中移除设备标识符编号命令。

鞍形跳线的扩展性

如果端子具有鞍形跳线的选项，则同一端子排上的相邻端子在默认情况下将自动与鞍形跳线连接。与此同时，相关连接被分配"鞍形跳线"功能定义。从物理角度而言，具有鞍形跳线的端子拥有一个或数个能够容纳金属微连接的插槽。

根据相关端子连接的"内部 / 外部"设置，将在端子连接的内部或外部上生成鞍形跳线，并显示在编辑端子排对话框的鞍形跳线(内部) / 鞍形跳线(外部)列中。因而将显示两个鞍形跳线连接所在的鞍形跳线插槽。

自本版本起，在鞍形跳线连接上可管理多达五个鞍形跳线插槽。借助新连接属性鞍形跳线插槽 (ID 31163) 可在鞍形跳线连接上设置网桥连接所在的鞍形跳线插槽。

 用途：

由于可在鞍形跳线连接上管理多达五个鞍形跳线插槽，因此可进行更为详细的端子建模。关于连接位于哪个鞍形跳线插槽的信息，可在编辑端子排对话框和报表中予以显示。外部编辑亦可使用鞍形跳线插槽属性。

新连接属性"鞍形跳线插槽"

连接和连接定义点上提供新连接属性鞍形跳线插槽 (ID 31163) 以供使用。该属性仅适与鞍形跳线连接相关。借助该属性的下拉列表，可选择"自动"设置或五种鞍形跳线插槽选项之一。

"自动"设置为默认设置。这与旧版特性相同。在该情形下，将仅管理两个鞍形跳线插槽（用于端子连接的内侧和外侧），并根据相应端子连接的"内部 / 外部"设置来生成鞍形跳线。
或者也可通过"鞍形跳线插槽 1"至"鞍形跳线插槽 5"的设置为连接分配特定的鞍形跳线插槽。具体插槽号的指定优先于"内部 / 外部"设置。
"编辑端子排"对话框中的显示
在编辑端子排对话框中，将在旧版既有的鞍形跳线(内部)和鞍形跳线(外部)列中以图形形式显示已连接至端子内部 / 外部的鞍形跳线。在该对话框中现可显示附加列鞍形跳线插槽 3 至鞍形跳线插槽 5。

将在这些列中显示已分配给鞍形跳线插槽 3 至 5 的鞍形跳线。对于鞍形跳线插槽 1 和 2 中的鞍形跳线，将使用列鞍形跳线(内部)（用于鞍形跳线插槽 1）和鞍形跳线(外部)（用于鞍形跳线插槽 2）。

在鞍形跳线(内部)和鞍形跳线(外部)列中将通过图形（小点）显示端子是否具有至少一个外部 / 内部鞍形跳线连接。在鞍形跳线插槽 3 至 5 的附加列中将不显示该信息。

报表中的显示

在如端子图表、端子排列图和端子连接图表等报表中，生成的图形具有特殊属性，这些属性在占位符文本中被用作跳线图形，例如鞍形跳线的图形、内部鞍形跳线的图形、外部鞍形跳线的图形。
鉴于对新增加的鞍形跳线插槽的考虑，在相应表格中现为占位符元素"端子"提供新属性鞍形跳线插槽 3 的图形至鞍形跳线插槽 5 的图形以供使用。鞍形跳线插槽 1 使用内部鞍形跳线的图形属性，而鞍形跳线插槽 2 使用外部鞍形跳线的图形属性。
