软件 WHY数学图形可视化工具 免费绿色版 附使用教程
图标
分类 软件下载-教育教学-其它相关 其它相关
语言 简体中文
大小 8.9MB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍 WHY数学图形可视化工具，可将数学表达式以图形的形式显示出来，软件中定义一套简单易学的脚本语言，用于描述数学表达式，欢迎下载使用

使用时，需要先要将数学表达式写成该脚本的形式，解析脚本代码以生成相应的图形，能够生成曲线图形和曲面图形.，目前只能处理显示表达式

使用教程：在文件夹” MathScript”中,提供了500个以上已经写好的数学表达式脚本文件.将数学脚本文件拖入到主界面中,即显示其图形.亦可以通过菜单项打开脚本文件.

如果图形是一个3D图形,那么软件会自动为你切换到3D显示模式.使用鼠标右键拖动,以旋转视角.键盘上的WSAD,QERF,上下左右也对视角进行控制.这个不细讲了,用户自己去体验吧.如果图形是一个2D图形,打开时为二维显示模式,用户可以按下键盘上的’O’键,在3D,2D间进行切换.鼠标滚轮可以对视口进行缩放.

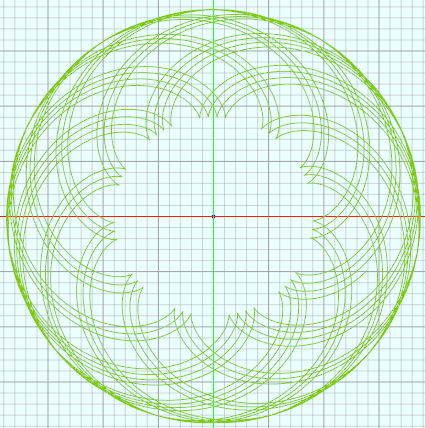

下图为一个二维的视图:

UI界面

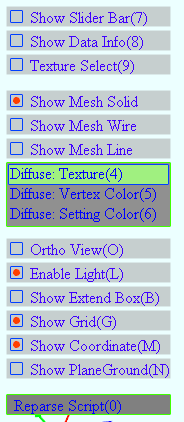

按下键盘上的’U’键,会在左边显示一套UI控件:

用于对一些显示属性的操作.可惜我的引擎目前不支持中文字体,所以先将就着用吧.


纹理设置

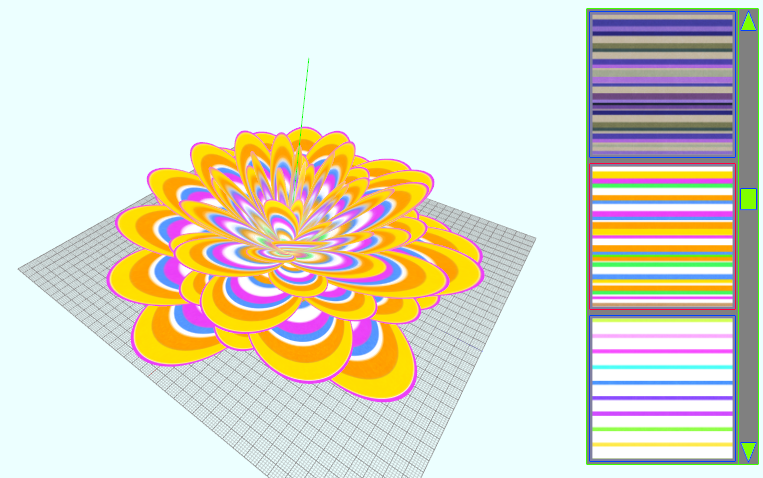

按下键盘上的’0’键,会在右边显示一个纹理选择控件,用于设置数学曲面的纹理:

UI面板上的

也可以控制纹理选择控件.


纹理文件存放在” Texture”文件夹下,用户可以将自己喜欢的图像文件放入其中.软件会自动为你加载.用户亦可以直接将图像文件拖入到主界面中.对图像格式的支持包括: dds,bmp,jpg,png,gif,tga.


显示控制

当打开一个数学图形后,按下键盘上的’7’键,会显示一个滑动条控件,用于控制所显示的图形范围. 控件

也可以.滑动条上有两个滑块,分别表示其显示范围的最小与最大,如下图:黄线处为显的区域,绿线处为未显示的区域.

最小滑块与最大滑块可以错开:

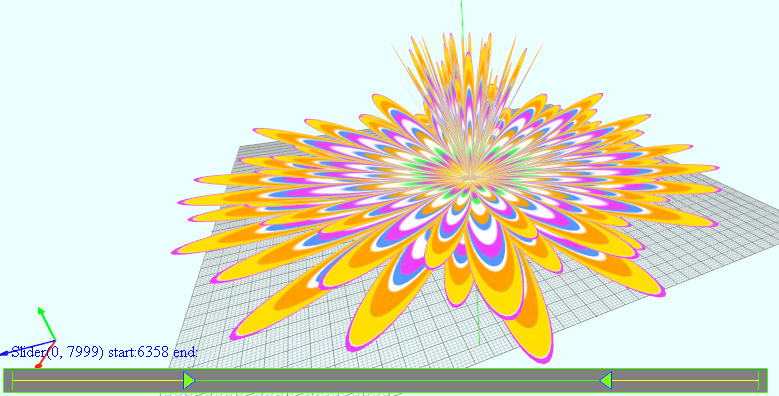

下图为对曲面图形的操作

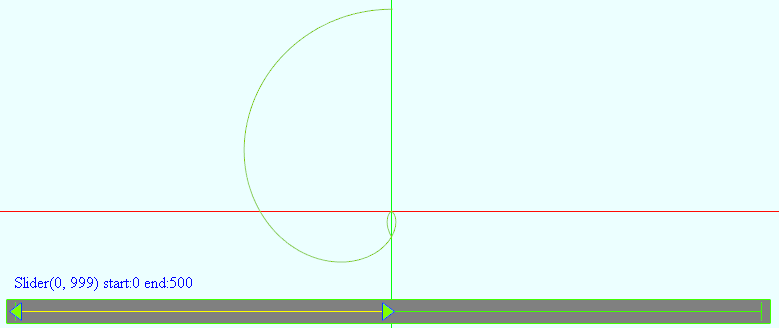

下图为对曲线图形的操作:

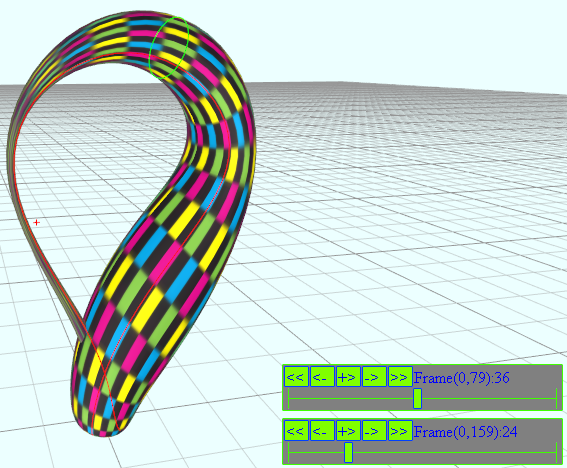

当打开一个数学曲面图形后, 按下键盘上的’P’键或点下

会在右下角显示两个对曲面上曲线进行操作的控件.

如下图所展示:

图中绿色曲线为第一维度的曲线,红色曲线为第二维度的曲线.

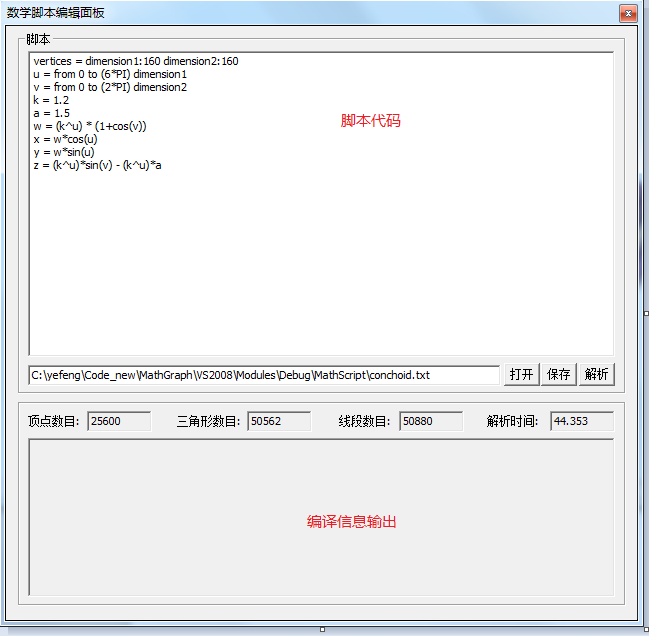

数学脚本面板


软件工具栏上的按钮

用于打开脚本编辑面板.

用于打开脚本文件,编辑脚本,保存文件,解析脚本,输出编译信息.


如果在这里编辑脚本,请记住按CTRL+回车才能实现换行.这个脚本编辑的控件不太好用,我自己写脚本通常是用TXT文本.


如果没有图形显示,请看下编译信息输出.通常会为你提供一些出错信息.

快捷方式

F5: 数学脚本编辑界面

F6: 可视化属性面板

F7: 包围盒面板

F9: 系统配置面板

F11: 全屏切换

ESC: 退出全屏

‘X’: 恢复为默认视角

‘Z’: 将图形放置到视口中心

'O':　　视图切换

'U':　　开关UI界面

'L':　　开关灯光

'B':　　包围盒的可见属性切换

'G':　　地平面网格的可见属性切换

'M':　　坐标系轴的可见属性切换

'N':　　地面的可见属性切换

'P':　　MESH图形中,显示选择线

'1':　　MESH图形中,面片可见,线框不可见

'2':　　MESH图形中,面片不可见,线框可见

'3':　　MESH图形中,面片可见,线框可见

'4':　　MESH图形中,使用纹理色

'5':　　MESH图形中,使用顶点色

'6':　　MESH图形中,使用默认色

'7'　　:使用滑动条

'8'　　显示数据信息

'9':　　显示纹理设置控件

'0':　　重新编译脚本(如果脚本中使用了随机数函数,则重新编译后,生成的图形会不一样)
