GNS3 VM workstation用于安装配置思科模拟器GNS3网络路由交换环境，适用于VMware Workstation。学会这个你可以用它做很多有趣的实验；比如DHCP服务器在VM虚拟机中 ，GNS3中的PC从VM中的DHCP服务获取ip。有需要的小伙伴欢迎下载体验。

使用说明：

使用 GNS3.VM.VMware.ESXI 或 GNS3.VM.VMware.Workstation

GNS3, the Graphical Network Simulator. Run Cisco, Juniper and open-source virtual networks on your PC

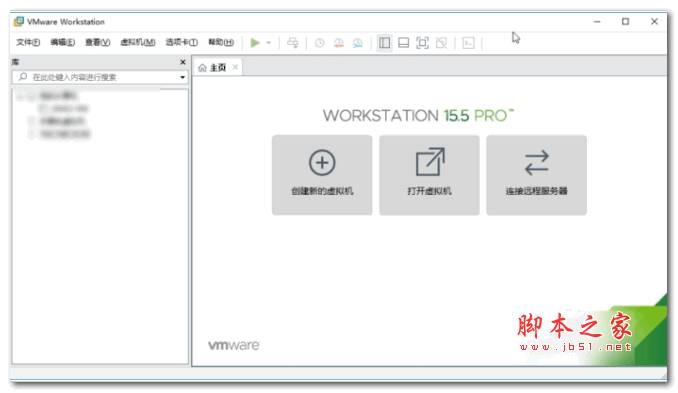

1、安装VMware Workstation或者ESXi

2、将GNS3 VM “导入虚拟机中 https://github.com/GNS3/gns3-gui/releases

3、启动GNS3 VM

4、配置IP地址，使用ifconfig命令，获取eth0口IP地址。#老版本需要使用用户名root和密码cisco登录

新版本的选中Networking，修改iface eth0 inet status，默认编辑器Nano（如果你要保存所做的修改，按下Ctrl+O。想要退出，按下Ctrl+X。如果你退出前没有保存所做的修改，它会提示你是否要保存。如果不要，请按N，反之，则按Y。然后它会让你确认要保存的文件名，确认或修改后按Enter即可。如果你没有修改好而不小心按了保存键，您可以在请求确认文件名时按Ctrl+C来取消。）

5、打开Web浏览器并转到 http://10.140.3.3:8000/upload ，上传IOU image文件。

记住文件路径，//opt/gns3/images/IOU/i86bi-linux-l2-adventerprise-15.1b.bin

6、在GNS3安装目录，创建一个名为iourc.txt的许可证编号文本文件，内容如(注意是上下两行)：

[license]

gns3-iouvm = cd11acbc599f2364;

7 、启动GNS3，进入Preferences -> Server -> Remote servers，并添加虚拟机的IP地址，10.140.3.3 ，单击Apply（应用）。

8、Preferences-> Dynamips-> IOS routers-> new，-> 1：Run the IOS on a remote computer 计算 Idle-pc values

-> 2：Run tne IOS on your local computer

9、IOSon UNIX

Path to IOURC(license)

IOU Device templates new Run the IOU on a remote computers

使用步骤：

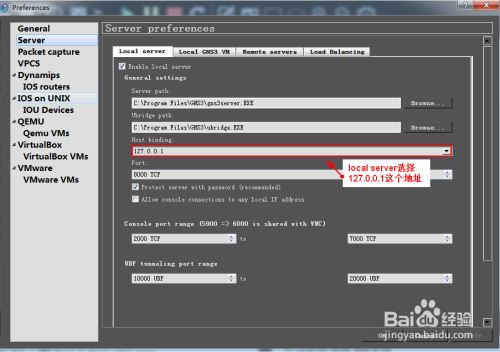

打开GNS3，点击Edit→preference→server→Host bing，然后在下拉菜单中选择127.0.0.1，这表示在本机运行

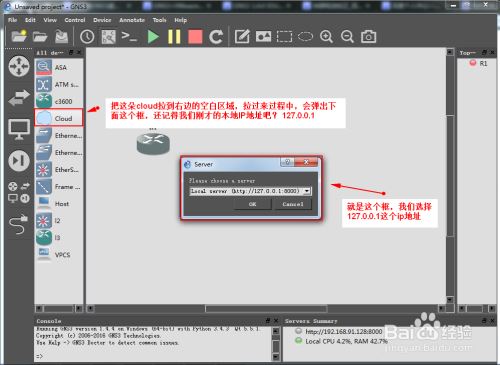

2很多话都在图里了，不说了，直接看图吧

3

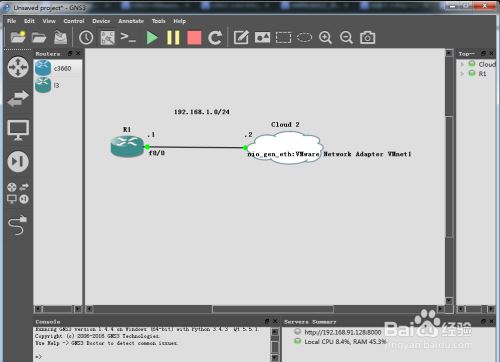

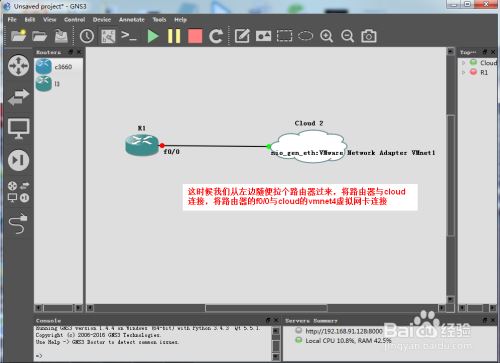

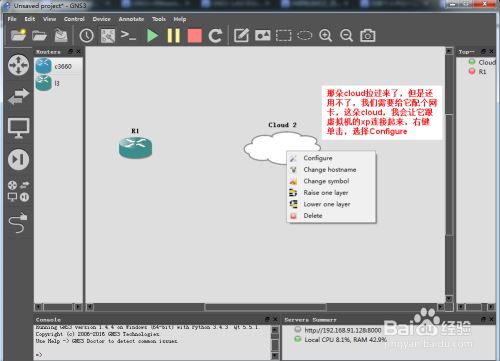

接下来，我们在GNS3中搭建一个简易拓扑，使用192.168.1.0/24的网段，路由器的f0/0接口ip地址为192.168.1.1 ,Cloud使用Vmnet1网卡

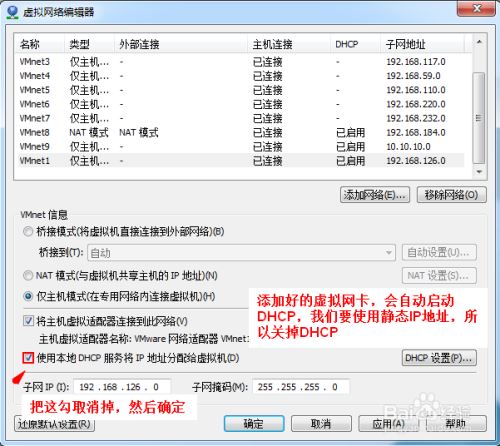

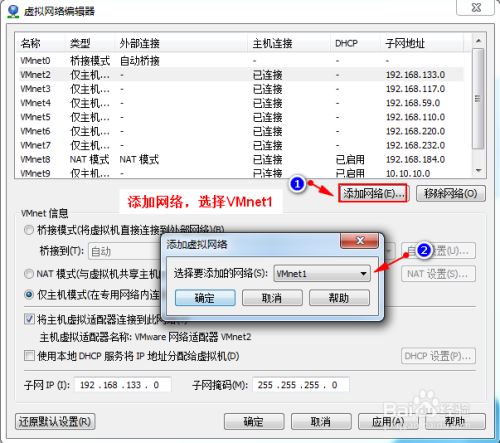

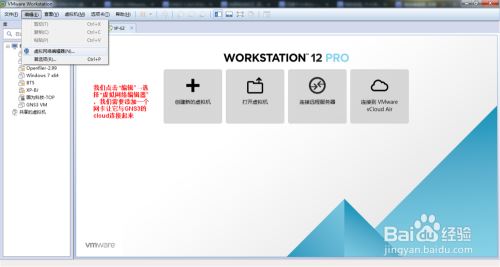

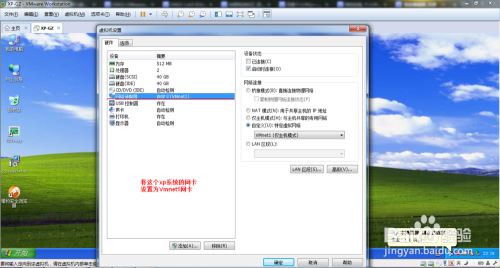

再回到Vmware，我们将用xp系统与GNS3中的Cloud连接起来

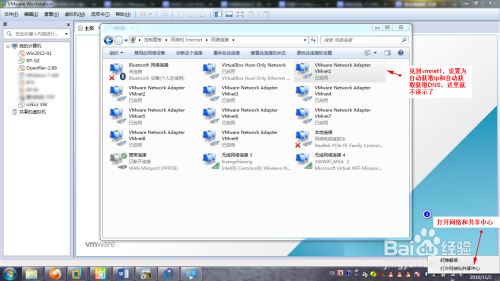

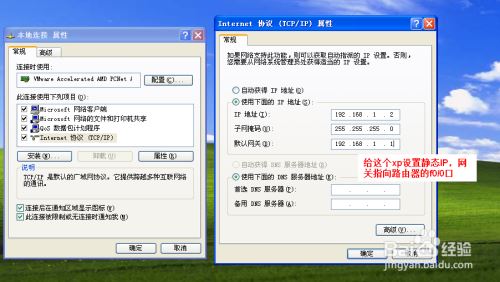

给xp设置一个静态ip地址，网关指向路由器的f0/0接口的ip地址，路由器接口f0/0的ip地址为192.168.1.1，做好之后，就没有xp什么事了，

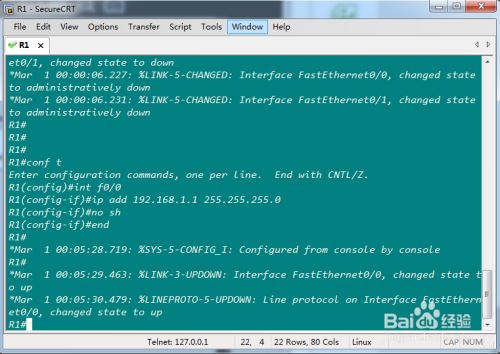

再回到GNS3，我们需要给GNS3的f0/0接口配置IP地址，地址为192.168.1.1

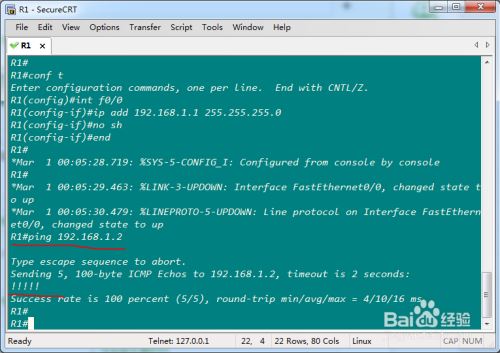

写了好多，好累，但辛苦是值得了，最后我们用路由器去ping一下Cloud吧，能ping通就证明成功了
