solidworks 工程图模板，很实用不可多得的资源，SolidWorks国标工程图模板利用SolidWorks 出工程图，由于软件本身没有自带符合国标的工程图模板，在工程图中，右击“图纸”，在菜单中选择“属性”，在图纸格式中，选择你的自制工程图模板。 *.drwdot(模板格式) 把你的文件复制到 模板格式在你“新建”时就会出现属性页，就是你的自制工程图了。

创建自己喜欢的图幅，并加上属性链接，如材料，图号，单位名称，视图比例，设计，等。这样可以省去很多时间。因为这些都是和零件属性关联的，不需要手动填写。

solidworks中如何设置工程图模板

打开solidworks软件，点击“选项”，

点击“文件位置”，再点击“添加”

将自己制作的文件模板的文件夹选中,(这里是我自己制作的工程图模板，放在solidworks

MB/GCT中），确定

如图，文件夹已经出现

确定，然后点击“是”

新建模型

选择“工程图” 在点击“高级”

如图，你所添加的工程图模板已经出现，我这里只做了A3，A4的模板，如果你想做其它的模板，如法炮制！

注意事项

零件图模板，装配体模板，工程图模板都是一样

Solidworks工程图模板制作

一、创建一个零件模板

1． 选择材料：

如“普通碳钢”

2． 定义单位：

【工具】→【选项】→【文件属性】→【单位】→【自定义】→【质量】单位改为【千克】→【小数位数】改为【1】

3． 设置文件属性：

（1）【文件】→【属性】→【摘要】→【作者】处填写自己名字

（2）【自定义】设置如下图所示：

4． 存储零件模板：

【文件】→【另存为】→普通碳钢.prtdot到“C:\Program Files\SolidWorks\data\templates\”文件夹下。

5． 使用刚定义的零件模板任意创建一个简单零件，保存该零件“工程图范例.SLDPRT”。

二、用AutoCAD创建一个图纸格式和标题栏

例如“A3横向.dwg”，按“Ctrl+A”全选，再按“Ctrl+C”复制所选。

三、创建工程图的图纸格式和模板

1．【新建】→【工程图】→按下图做如下设置→【确定】

2．【图纸】右键→【编辑图纸格式】

1． 在图幅区域以外的地方（如下图的红色区域）鼠标左键单击一下，然后按“Ctrl+V”，将图框粘帖进工程图中

2． 此时屏幕显示

4．【插入】→【工程视图】→【模型】→浏览打开“工程图范例.SLDPRT”文件，插入一个主视图（我选择了1：1的比例），再按Esc键。

此时屏幕显示

5．重新编辑图纸格式

6． 双击“（材料）”，选择链接属性

选中【图纸属性中所指定视图中模型】，做如图设置，选中Material

7． 类似的做以下链接

（单位）——公司名称

（图名）——SW－文件名称

（图号）——图号

（重量）——Weight

（设计）——SW－作者

“设计”（日期）——完工日期

（制图）——绘制者

“制图”（日期）——绘制日期

8．（比例）设置略有不同，应选中【当前文件】

9．用记事本打开字体映射文件“C:\Program Files\SolidWorks\data\drawfontmap.txt”（安装目录下），在最后一行加入“仿宋_GB2312 宋体 0.707”，保存，关闭。

说明：仿宋_GB2312为dwg中的字体，宋体为slddrw中的字体，0.707为字的高宽比。

以后凡是有不能显示的字体，只要将其字体映射到dwg中的仿宋_GB2312即可。

如果有仿宋_GB2312，此步可省略！

10．【文件】→【保存图纸格式】“A3横向.slddrt”。

11．转到“编辑图纸”状态

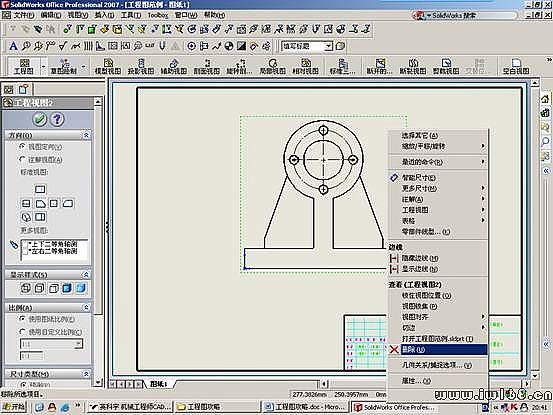

12．选中主视图，右键删除

13．设置“工程图选项”

参考下图设置工程图的设定选项

【工具】→【选项】→【文件属性】

14．【文件】→【另存为】→“A3横向.drwdot”到“C:\Program Files\SolidWorks\data\templates\”安装目录下。

为此，零件图与工程图的模板就建好了，大家还可以试着建立其他的工程图模板（例如A0等），以后就在模板上建立零件图与工程图，很方便！

 四、工程图转换到AutoCAD文件

一、初级篇（一般转换）

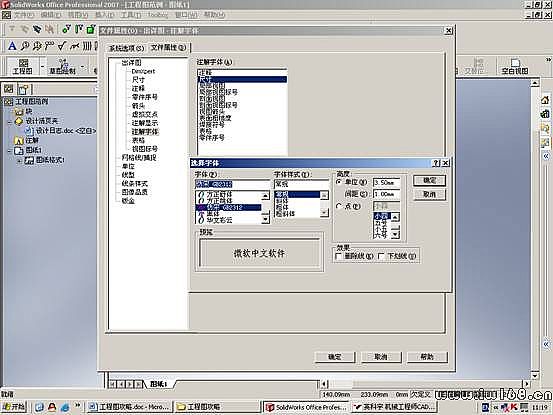

1• 打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具 / 选项 / 文件属性 / 注解字体。右面列出的各注解的列表，如点击右面的“注释 / 零件序号”。显示的是你图纸“注释”和“零件序号”的字体的设置。
2• 把注释 / 零件序号、尺寸、细节、截面、……全部按你的要求设定。
    字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，选的是“仿宋 _GB2312 ”。（按国家制图标准，一般黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。最简单的办法是用鼠标右键的“复制”。
    注意：字体用得越少越好，不然转换时易出错。
    字体样式：常规
    高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求

（3、4、5号图用3.5号字，0、1、2号图用5号字）。
3• 在 SolidWorks 安装目录下的 data 目录中找到 drawfontmap.txt 文件，这就是转换的字体文件。打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4• 保存 drawfontmap.txt 文件。
5• 操作：文件 / 另存为，保存类型为 DWG 或 DXF 就 OK 了。
二、中级篇（设置映射文件——图层、线型）
    上一篇我们讨论了 Solidworks 工程图到 AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在 AutoCAD 进一步编辑和打印比较麻烦。接下来，我们在把它设置的更完善些。
1• 操作：文件 / 另存为，选择保存类型为 DWG 或 DXF ，点击选项，
2• 出现“输出选项”对话框，设置文字映射文件为“ Solidworks to dwg.txt ”。
3• 再按“确定”。系统返回到“另存为”对话框；按“保存”；在 “Solidworks 到 dxf/dwg 映射”对话框中设置图层。
4• 对 AutoCAD 熟悉的朋友应该明白了，这就是设置转换成 DWG 文件的图层设置。点击添加，设置好图层的名称、颜色、和线条式样。可参考以下设置：


5• 点击“映射到实体，这是把你 Solidworks 工程图中的各种“实体”应该放到 DWG 文件的哪各图层的设置，点击添加，把各实体分别放到第 4 步设定好的图层上去。有很多，别弄昏了头。
   注意：最好不要在这里选颜色和线条样式，而应在第 4 步设定，它会自动把颜色和线条样式设置为 BYLAYER 熟悉 AutoCAD 的朋友都清楚这一点。如果你不知道为什么，照做就可以了。
6• 辛辛苦苦设置了这么多，可千万不能一确定了之，它可不会自动保存！选择“映射文件设定”，找个目录，起个名字，按“确定”保存起来。
7• 再按“确定”。大功告成！
8•打开转换的 DWG 文件，如果有什么不对的地方，回过头来修改设置，重新保存，直到满意为止。
