软件 广厦建筑结构cad v18.0正式版 中文官方安装版
图标
分类 软件下载-图形图像-3D制作类-广厦cad18.0下载 3D制作类
语言 简体中文
大小 152.7MB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

广厦结构cad18.0是一款由广厦科技公司推出非常好用且功能强大的专业工程制图软件，18.0基于17.0升级，带来了全新的性能，软件可以实现从建模、计算、结构施工图以及专业设计的一体化操作，新版本增强了多种规范标准和绘图命令，适用于工业和民用建筑的各种CAD制图操作，需要此款工具的小伙伴们可以前来下载使用哦。

广厦cad18.0更新说明：

2015年10月18日前修改：

1.在AutoCAD基础CAD桩基础总信息中增加：按现行基础规范8.5.17-3条3桩承台不绘制构造钢筋网,只在受力筋垂直方向绑扎构造的钢筋，否则按传统布置XY向构造钢筋网；

2.在AutoCAD基础CAD扩展基础设计的扩展基础参数中增加：扩展基础强行采用一阶，否则500mm以上自动分阶；

3.在GSPLOT工程中技术支持命令中增加：打包发送邮件给客服，可选择发送当前屏幕截图和工程文件到开发部，方便用户问题咨询010-82110788；

2015年10月10日前修改：

1.在GSPLOT板设计中增加：修改板标高命令ModSlabHeight，重新自动判断梁的虚实线，自动按平法配筋板选筋控制中相邻板板面钢筋不拉通参数判断板筋断开和连通，可设置标高填充图案；

2.在GSPLOT梁设计中增加：给梁做标记命令MarkMod，选择图元，把相关连续梁的有关的所有图元标定某种颜色，可设置标定的颜色和恢复。

3.在GSPLOT分存Dwg命令中增加：钢筋图中包含计算书功能，方便根据计算书审核钢筋图；

4.在GSPLOT梁习惯中增加：梁号引线拐弯带圆点或全带圆点或不带圆点；

5.在平法配筋梁选筋控制中增加选择：悬臂梁第一排面筋大于等于内跨，当悬臂梁面筋比较小时，有些设计单位要求，内跨第一排面筋全部伸入悬臂梁；

6.在AutoCAD基础CAD桩基础总信息中增加：单桩桩径大于柱尺寸不绘制承台。

2015年9月25日前修改：

1.在GSPLOT中：梁实际配筋率和修改梁对话框中梁配筋率采用扣除梁保护层的有效面积计算，此配筋率大于2.0%时程序校核审查中检查是否满足抗规6.3.3-3箍筋直径增加2mm的要求，因梁最小配筋率规范中采用梁实际面积计算，所以显示的梁计算配筋率仍采用梁实际面积计算；

2.在GSPLOT中增加：修改梁标高命令ModBeamHeigh，重新自动判断梁的虚实线，只修改选中梁的标高，不自动修改其它同一编号梁的标高，所以允许同一编号梁不同标高；

3.在平法配筋梁选筋控制中增加选择：主梁宽300mm时箍筋最少肢数，设计单位要求用4肢箍时设置4，缺省2，一级抗震程序自动判断为3肢不需在这设置；

4.在平法配筋梁选筋控制中增加选择：梁宽350mm采用3肢箍，会省一条纵筋和一肢箍筋，缺省采用4肢箍；

5.在平法配筋梁选筋控制中增加选择：悬臂次梁箍筋最大间距(mm)，悬臂次梁箍筋要加密时请在这设置；

6.在平法配筋梁选筋控制中增加选择：验算铰接梁端的0.4La，缺省铰接梁不验算，刚接梁才验算，墙选筋控制中满足设置暗柱的梁为刚接梁；

7.在GSPLOT板习惯中增加：不贯通板底筋，每块板底筋单独显示，相邻相同板底筋不显示成一条多义线；

8.在GSPLOT梁习惯中增加：归并梁跨误差，缺省200mm。

2015年9月11日前修改：

1.在GSPLOT校核审查中：开放选项，可用户选择需要审查哪些内容，方便用户一次处理同一种类型警告；

2.在GSPLOT字高设置中增加设置：梁同显示配筋字高，方便用户采用1mm字高同显示梁配筋，梁同显示配筋字高与梁钢筋字高相同时，蓝颜色显示梁同显示配筋；

3.在GSPLOT梁实际配筋率显示中增加：梁显红的最小实配筋率，方便用户查看哪些梁实际配筋率超过设定的值；

4.在GSPLOT改梁钢筋命令中增加：只修改本跨支座钢筋(不修改相邻跨支座钢筋)，缺省相邻跨钢筋相同时同时修改相邻跨支座钢筋；

5.在GSPLOT中增加两图层：次梁轴线和次梁尺寸，墙柱施工图中将不显示次梁轴线和次梁尺寸，只显示墙柱有关的轴线和尺寸，次梁轴线和次梁尺寸在梁板施工图中显示；

6.在GSPLOT系统习惯中增加：拉通轴线端点到轴号引线端点的最大距离(m)，缺省10m，离轴号引线端点太远的轴线将不拉通到轴号；

7.在GSPLOT梁习惯中增加：相邻支座钢筋贯通的梁跨长(mm)和相邻支座钢筋贯通的最近钢筋距离(mm)，缺省分别为2000mm和300mm，方便控制短跨梁的支座钢筋贯通；

8.在GSPLOT梁习惯梁号引线中增加：从梁底引出；

9.在GSPLOT系统习惯中增加：梁号和引线的间距；

10.在平法配筋梁选筋控制中增加选择：梁纵筋隔级配置，根据设计院措施以及施工现场扎钢筋习惯，20直径的钢筋和18直径的钢筋肉眼难以区别，故为施工方便梁配筋一般隔级配筋，直径25和22除外，不受这参数控制。

2015年9月1日前修改：

1.在平法配筋板选筋控制中增加选择：厚板部分面筋贯通,以前版本板厚大于等于160mm时部分面筋贯通,若不选择厚板部分面筋贯通,需设计人员自己在施工图中人工说明板面加钢筋网；

2.在平法配筋梁选筋控制中增加选择：梁宽300mm时面筋和底筋一排最少3条钢筋,此参数不管箍筋肢数,这属于设计人员个人习惯,一级抗震等级时程序按规范自动放3根和按3肢箍,不需要在这设置；

3.安装新版本后,桌面增加"接力SATWE出图"图标,点按直接启动AutoCAD自动成图GPLOT,再用"接SATWE出图"命令即可完成

接力SATWE自动出图,PKPM用户不需在广厦主控菜单启动GPLOT。

2015年8月24日前修改：

1.在GSPLOT中分存前的梁钢筋图进行了AutoCAD复制、黏贴、删除和修改字串的系统测试，保证修改的内容不因联动丢失；

2.在平法配筋柱选筋控制中增加：柱非加密区箍筋间距取整,缺省50,一和二级抗震非加密区要满足10倍纵筋直径,如纵筋直径18,

非加密区箍筋间距最多180,若50取整,非加密区箍筋间距将取150,若10取整,非加密区箍筋间距将取180,省箍筋；

3.在平法配筋梁选筋控制中增加：根据截面大小判断合并梁跨,交叉梁截面刚度大时两跨梁不自动合并为一跨梁，即小于等于交叉梁截面刚度且弯矩情况合理时才合并,否则不管交叉梁截面刚度,只按两跨梁的弯矩情况来判断是否合并。

2015年8月13日前修改：

1.在GSPLOT中增加接力YJK出图命令，操作步骤如下：

1)YJK计算完后，在建模模式下，点击标题栏的“导出数据”按钮，导出YJK对外接口文件；

2)选择"上部结构计算-设计结果"菜单，而后点击标题栏的“导出数据”按钮，在YJK工作目录中的施工图目录中生成了”.ydb”格式的数据文件；

3)进入广厦主菜单，点击“AutoCAD自动成图”按钮，进入GSPLOT界面，点按“接力YJK出图”命令，在弹出的对话框中选择YJK工程路径，

点击“一键接力YJK生成DWG图”按钮即可接力YJK出图。

2.在AutoCAD基础软件AJC读取墙柱底内力命令中增加读取YJK内力选择，接力YJK进行基础设计操作步骤如下：

1)YJK计算完后，在建模模式下，点击标题栏的“导出数据”按钮，导出YJK对外接口文件；

2)选择"上部结构计算-设计结果"菜单，而后点击标题栏的“导出数据”按钮，在YJK工作目录中的施工图目录中生成了”.ydb”格式的数据文件；

3)进入广厦主菜单，在YJK工程路径下建立广厦新工程名；

4)点击“图形录入”按钮，进入广厦录入界面，选择"工程-从YJK读入数据"菜单，再选择“生成计算数据-生成基础数据”；

5)进入广厦主菜单，点击“AutoCAD基础软件”按钮，进入AJC界面，采用“读入基础数据”命令，选择上部结构计算模型为YJK，即可接力YJK进行基础设计；

3.在“平法配筋-梁选筋控制”中增加：采用贯通筋次梁的最大跨长,超过此长度的次梁采用架立筋，当次梁贯通筋的最大直径大于等于20时

此参数不起控制作用，所有次梁都采用贯通筋。

2015年7月20日前修改：

1.在“平法配筋-梁选筋控制”中增加选择：边梁腰筋采用抗扭腰筋，缺省采用抗扭腰筋。

2015年7月10日前修改：

1.在GSPLOT中增加：暗柱表的暗柱大样中，可有字串表示某些纵筋直径不同于其它纵筋，如暗柱表中4F18+4F12，大样图上标明两处2F18， 复制、修改和删除字串时联动墙实际配筋提示，注意图层为“暗柱表字串”时才能自动识别；

2.在GSPLOT墙柱习惯中增加选择：暗柱有单独标注纵筋时纵筋字串显示剩下纵筋，如大样上标注4F18，暗柱表纵筋字串显示其它纵筋4F12， 否则显示全部纵筋4F18+4F12；

3.在GSPLOT中增加：暗柱表的暗柱大样中，可有字串表示某些箍筋直径间距不同于其它箍筋，如暗柱表中箍筋字串F6@200，大样图上标明 一处F8@150，复制、修改和删除字串时联动墙实际配筋提示，注意字串和引线图层为“暗柱表字串”或“暗柱表”时才能自动识别；

4.在GSPLOT暗柱表显示实际配筋时增加如下显示方便设计人员自己校核：

1)核心区面积、箍筋长度、实际体积配箍率和计算体积配箍率；

2)全截面积、实际钢筋面筋、计算钢筋面积、实际钢筋配筋率和钢筋总根数。

2015年7月6日前修改：

1.在GSPLOT梁习惯中增加：尺寸标注梁非标准加密区范围，有交叉梁打断时当抗震等级一级2.0梁高和二、三、四级1.5梁高处

若采用非加密区箍筋不满足计算箍筋要求时，自动绘制尺寸图元标注加密区范围，此参数设置后要重新运行“平法配筋”；

2.在GSPLOT梁习惯中增加：梁非标准加密箍筋前加符号，有交叉梁打断时,端部整段箍筋与其它部分箍筋不同时，原位标注箍筋

时加前缀，如“该段”。

3.在平法配筋梁选筋控制中增加：梁左中右段箍筋可不同，梁左端加密区、中间非加密区和右端加密区箍筋直径和间距可不同，

在GSPLOT中可按字串直接联动修改梁左中右段箍筋，改梁钢筋命令修改梁跨钢筋时，左中右段箍筋不同时可分别输入，

如d10@100/d8@200/d10@150(2)，如跨中箍筋直径与端部不同时也可输入，如d10@100/d8@200(2)。

2015年6月15日前修改：

1.在“平法配筋-梁选筋控制”中增加：主梁箍筋间距取整(mm)，缺省50mm，三级和四级抗震中8d和梁高/4控制时梁箍筋有可能出现@120，把取整设为10mm省箍筋；

2.在GSPLOT工程菜单中增加命令：生成墙柱定位图，可以把多个标准层的墙柱投影到一张图上，显示墙柱上下截面的变化，功能同老平法施工图的生成墙柱定位图。

2015年6月1日前修改：

1.在楼板计算中异形板自动采用通用有限元计算，不再采用简化计算方法。

1）当“平法配筋-板选筋控制”中边缘边界条件为简支时，楼板计算会自动考虑板一边有多种边界条件的情况，输出的板边弯矩

为此边的最大弯矩。

2）边缘边界条件为固支或边为墙时固支时，只按显示的板边界条件参与计算，不考虑一边有多种边界条件的情况；

3）异形板和外套矩形板面筋误差小于15%时，自动按矩形规则板计算方法计算此楼板。

2.在“平法配筋-板选筋控制”中增加：支座两侧板面高差大于(mm)为简支，广厦缺省为墙梁宽，PKPM内定10mm，若要与PKPM一致需在此设置；

3.设置相同的边缘边界条件和设置支座两侧板面高差大于10mm为简支，可使广厦楼板计算与PKPM楼板计算尽量保持一致；

4.在“平法配筋-板选筋控制”中增加：板面筋伸入最小长度。

5.PKPM用户使用自动成图GSPLOT流程如下：

1）点按“主控菜单-AutoCAD自动成图”启动AutoCAD自动成图GSPLOT；

2）点按命令“接力SATWE出图”，设置PKPM工程路径和广厦工程名；

3）若事先已设置好施工图习惯，一键接力SATWE出图即可；

4）若要设置施工图习惯，如修改从PKPM读入数据和平法配筋的参数，可分步执行接力SATWE出图，依次分别点按“导入模型”、

“楼板计算”、“平法配筋”和“生成Dwg图”。

2015年5月1日前修改：

1.发布GS18.0版本，主控菜单增加两个按钮：AutoCAD基础软件AJC和送审报告；

2.AutoCAD基础软件AJC是第1个在AutoCAD下开发的集成化基础计算和绘图软件，可与AutoCAD自动成图GSPLOT一起在AutoCAD平台

同一个Dwg中完成上部结构施工图和基础计算设计工作，施工图是BIM的核心，也是结构设计的核心，GSPLOT和AJC组成了结构

设计的技术核心。AJC具有如下功能（详见《AutoCAD基础软件AJC说明书》）：

1)完成自主平台基础CAD的所有命令；

2)基础计算和绘图统一在AutoCAD平台，基础绘图达到高质量的要求；

3)增加一些新的功能：修改后墙柱采用已有基础、水人防工况非线性计算、人工绘制的桩位图参与筏板计算和绘制扩展基础大样等。

3.送审报告自动形成送审Word文档，方便设计人员整理送审材料；

4.在平法配筋板选筋控制中增加:板负筋最小长度，缺省600，规范没有专门要求，设计人员自己设定，范围400-600mm；

5.在平法配筋柱选筋控制中增加:构造柱最大尺寸，缺省300，生成施工图时构造柱钢筋不采用计算结果，直接选4F12；

6.在平法配筋梁选筋控制中增加:次梁架立筋直径，缺省12mm，III级钢也可选择10mm，注意次梁贯通筋最大直径为0时

所有次梁才生成架立筋，否则有部分次梁自动生成贯通筋，次梁贯通筋不受这参数控制；

7.在平法配筋梁选筋控制中增加:悬臂主梁箍筋最大间距，缺省200mm，程序自动判断时按抗规三四级抗震等级时有些悬臂梁箍筋间距

会采用150mm，有些单位要求采用100mm时请输入100mm，否则不用设置；

8.在平法配筋剪力墙选筋控制中增加:非阴影区长度小于等于(mm)合并到阴影区，缺省200mm。

2015年1月20日前修改：

1.在GSPLOT梁施工图习惯中增加选择:箍筋肢数不同的梁可连续，缺省不设置时自动不连续，如宽300和350的梁自动不连续;

2.在GSPLOT梁施工图习惯中增加选择:连续梁两梁的最大夹角，缺省10度;

3.在平法配筋板选筋控制中增加:要指定板最小配筋率的结构层号和统一说明贯通面筋的结构层号可方便输入多个结构层，

如3-5,6代表3,4,5,6层。

2014年12月25日前修改：

1.在GSPLOT梁施工图习惯中增加选择:梁号引线从梁边引出，不选择引线从梁中引出；

2.在GSPLOT梁施工图习惯中增加:梁编号前字串，如输入A塔，显示梁号(A塔KL、A塔XL、A塔L和A塔LL)用于表明A塔梁；

3.在GSPLOT板施工图习惯中增加选择:水平方向显示板厚和板标高，缺省按板局部坐标1轴方向显示板厚和板标高；

4.在GSPLOT墙柱施工图习惯中增加选择:柱按本层内归并，缺省不选择时，柱编号上下对齐，全楼对应相同的才归并；

5.在GSPLOT中：命令“设置图签”改为“设置图框”，用户可增加非标准图框，如A1+1/2，也可选择横放或竖放图框，

平法配筋在自动生成施工图时会自动设置的图框中选择合适的图框放置平面图，在GSPLOT生成Dwg对话框中还可以

人工指定每标准层图框大小。

2014年12月15日前修改：

1.在GSPLOT墙设计菜单中增加命令：WallDetail，在平面图右边绘制墙大样，方便要绘制墙大样的设计人员在自动生成的

基础上任意修改编辑。

1)墙大样比例尺采用墙施工图习惯暗柱第1个常用比例尺,因Dwg图中绘制的保护层与比例尺有关系,修改完暗柱常用比例尺

后要重新运行平法配筋重新生成施工图；

2)自动绘制的墙大样内容包括：暗柱纵筋、箍筋、墙身水平筋、暗柱箍筋抽筋图、水平筋伸入箍筋抽筋图和墙尺寸标注；

3)点按按钮"实配钢筋"时墙大样中显示暗柱实配钢筋和计算值(相同编号暗柱最大计算值)；

4)生成的墙大样为纯图元，不支持联动功能，设计人员可任意修改编辑。

2.在平法配筋梁选筋控制中增加选择:梁跨中裂缝按其它部分最大裂缝控制，对于屋面梁跨中裂缝发生在底部，裂缝可按

其它部分最大裂缝控制，可减少底钢筋，程序缺省将按此设置；

3.在平法配筋梁选筋控制中开放选择:自动按封口梁梁高判断悬臂梁端部高度，以前版本自动判断。

2014年12月5日前修改：

1.增加:墙水平筋计入暗柱箍筋,允许墙水平筋作为箍筋一部份,具体做法见11G101-1的72页,箍筋字串显示为F10@200/F8@200,

表示第1排水平筋F10@200伸入箍筋且其它拉筋直径为10,第2排附加箍筋F8@200;

1)在平法配筋剪力墙选筋控制中增加:墙水平筋计入暗柱箍筋,当暗箍筋间距等于水平筋间距一半且暗柱箍筋直径小于等于

水平筋直径时自动考虑;

2)当平法配筋选择了墙水平筋计入暗柱箍筋时,在GSPLOT中墙钢筋图各种暗柱求体积配箍率时自动考虑墙水平筋计入暗柱

箍筋的情况,水平筋占箍筋按最高30%计算;

2.在平法配筋剪力墙选筋控制中增加:约束边缘构件墙宽300mm时拉3条箍筋,缺省拉2条,一、二级抗震约束边缘构件体积配箍率

较大,多拉箍筋以利于降低箍筋直径。

2014年11月25日前修改：

1.在平法配筋梁选筋控制中增加:主梁箍筋非加密区间距不大于加密区的两倍，当加密区箍筋间距90时，非加密区间距则为180；

2.在平法配筋柱选筋控制中增加:柱箍筋最大肢距，缺省350mm,自动按抗规6.3.9要求增加50mm控制，若要严格控制请在此输入控制值；

3.在平法配筋求梁挠度裂缝时，支座裂缝计算时考虑刚域影响，最大可下降弯矩20%，以前版本没有下限控制支座裂缝计算偏小；

跨中裂缝挠度计算时不考虑刚域影响，以前版本考虑刚域影响使跨中裂缝挠度计算偏大。

2014年11月15日前修改：

1.在平法配筋梁选筋控制中增加:主梁加密区箍筋最大间距，三级和四级抗震等级纵筋直径大于等于20，梁高大于等于750时

主梁加密区箍筋间距会出现150，强行用100时请设置100，若按规范控制主梁加密区箍筋最大间距设置200即可；

2.在平法配筋梁选筋控制中增加:吊筋最小直径。

3.在平法配筋中修改：梁墙垂直时刚接才判断警告支座宽>0.4La，刚接的条件可设置，若剪力墙选筋控制中设置墙面外梁梁高

大于等于700设置暗柱，则梁高大于等于700的梁为刚接；若发现支座宽>0.4La，平法配筋会自动调小纵筋直径，调整不成功

才会警告。

4.在GSPLOT梁施工图习惯中增加:与集中标注相同的梁底筋不显示，有两跨和两跨以上底筋相同时显示在集中标注，而

另一施工图习惯“梁底筋各跨相同时显示在集中标注”则需要全部底筋相同才表示在集中标注。底筋有3种施工图习惯中会

显示在集中标注：

1)不设置“梁底筋各跨相同时显示在集中标注”和“集中标注相同的梁底筋不显示”，面筋各跨都相同且底筋各跨都相同时

显示在集中标注；

2)设置“梁底筋各跨相同时显示在集中标注”，底筋各跨都相同时显示在集中标注；

3)设置“集中标注相同的梁底筋不显示”，有两跨和两跨以上底筋相同时显示在集中标注，不需全部底筋相同；

5.在GSPLOT中增加：显示当前施工图习惯名，导入施工图习惯后，命令按钮菜单标题栏显示导入的施工图习惯名称，下次启动

会自动显示施工图习惯名称；

6.经过测试和修改，支持PKPMV2.2版本AutoCAD自动出图。

2014年10月25日前修改：

1.在平法配筋中，当GSSAP最大嵌固层号>0或SATWE嵌固端所在层号>1时，按抗规6.1.14自动按如下处理:

1)嵌固地下一层柱与上一层柱截面类型相同，柱截面类型为矩形、圆形和LT十形异形柱时，每侧纵筋向自动大于上一层

实配钢筋的1.1倍;

2)嵌固地下一层边缘构件不少于上一层对应的边缘构件纵向钢筋。

2.在平法配筋的柱选筋控制中增加：矩形柱同一截面纵筋最大级差(>=0,<=2),缺省为1，如当角筋为20时，边筋最小18;

3.在GSPLOT梁设计习惯中增加：按轴号编梁号，方便施工查找梁号，操作如下:

1)生成Dwg时已有模板图，按模板图中的轴号编梁号;

2)生成Dwg时无模板图，按平法配筋自动生成的轴号编梁号;

3)替换模板图时，提示按轴号重新编梁号。

编号物理意义如下:

1)KL-A表示沿轴号A框架梁,KL-A1表示沿轴号A框架梁梁号1，KL-1表示沿轴号1框架梁,KL-1a表示沿轴号1框架梁梁号a;

2)L-A表示沿轴号A次梁,L-A1表示沿轴号A次梁梁号1，L-1表示沿轴号1次梁,L-1a表示沿轴号1次梁梁号a;

3)LL-A表示沿轴号A连梁,LL-A1表示沿轴号A连梁梁号1，LL-1表示沿轴号1连梁,LL-1a表示沿轴号1连梁梁号a;

4)XL-A表示沿轴号A单跨悬臂梁,XL-A1表示沿轴号A单跨悬臂梁梁号1，XL-1表示沿轴号1单跨悬臂梁,XL-1a表示沿轴号1单跨悬臂梁梁号a。

4.在GSPLOT习惯中增加参数：柱表大样单元的宽和高，缺省宽为60mm，高为80mm。

5.在GSPLOT习惯中增加：所有填充图案名后可带括号输入填充比例，如ANSI31(30)，表示填充图案名为ANSI31，填充比例30，

没有输入比例时GSPLOT缺省比例如下:

1)AR-CONC或AR-SAND为100;

2)板填充图案CROSS为25,其它填充图案比例为75;

3)墙柱梁其它填充图案比例为25。

2014年10月10日前修改：

1.在GSPLOT增加命令：按模板图修正偏心，对于不考虑偏心的计算模型，根据计算模型自动生成的施工图要按模板图一层层

修正偏心。如下两步骤命令操作：

1）替换模板图；

2）按模板图修正偏心。

替换模板图注意如下：

1）替换模板图时要设置图层转换，要指定正确剪力墙线、柱线、梁实线和梁虚线；

2）剪力墙线和柱线图层要分开；

3）墙端柱要按柱线单独绘制；

4）替换模板图时插入基点最好为墙柱下轴线交点。

按模板图修正偏心时：

1）自动按模板图重新“平法配筋”生成施工图，重新生成本标准层的Dwg图；

2）检查偏心修正效果的方法如下：

a)暗柱边线是否与剪力墙线重叠；

b)梁号引线是否从梁中引出。

最后没有绘制准确的部分，人工移动和修改图元即可。

2.在GSPLOT施工图习惯中增加参数:面筋字串和底筋字串到梁线的距离；

3.在平法配筋剪力墙选筋控制中增加选择：墙端交叉梁修正墙长，交叉梁部份在墙上另一部份在墙外，缺省修正，

当计算模型墙长准确时，可取消选择。

2014年9月19日前修改：

1.在平法配筋自动生成施工图时，改小了梁裂缝，考虑梁柱刚域，拿柱边梁弯矩求裂缝，相当于折减了0.85，裂缝容易过了；

2.基础CAD中“单柱桩基”和“多柱桩基"当承台上为剪力墙时，自动验算每根桩冲切，同桩筏计算方法相同，这两命令完全

可用在剪力墙下桩基础。

3.在GSPLOT中梁编号和梁集中标注中尺寸当显示两行时，分两图层；

4.在GSPLOT梁施工图习惯中增加梁集中尺寸加引线，方便有些单位关掉梁各钢筋图层时可作梁模板图。

2014年9月10日前修改：

1.在GSPLOT系统习惯中增加：板钢筋外皮到梁墙边线距离；

2.在GSPLOT系统习惯中增加：暗柱表大样单元的宽和高，缺省都为80mm，紧凑些可设置60mm，不够时GSPLOT会自动调整宽度；

3.在GSPLOT梁习惯中增加选择：一端与墙方向垂直的梁为次梁,两端与墙方向垂直的梁仍为框架梁。目前关于与墙相连梁是否为次梁GSPLOT有5种选择，

从严到松：

1）与垂直墙相连的梁为框架梁：除连梁外，所有与墙相连的梁为框架梁；

2）与垂直墙相连的梁为次梁：当有关选择都不选时，缺省与垂直墙相连的梁为次梁，其它为框架梁或连梁；

3）一端与垂直墙相连的梁为次梁：其它为框架梁或连梁；

4）一端与墙方向一致另一端搭梁的梁为次梁：其它为框架梁或连梁；

5）一端与墙方向一致的梁为次梁：不管另一端搭接条件，都为次梁，其它为框架梁或连梁。

4.在GSPLOT标注菜单中增加：标注命令。可指定标注的绘图比例尺、打印比例尺和尺寸字高。标注的尺寸的图层同AutoCAD当前图层，

切换到标注菜单时自动按前菜单设置当前图层，工程、板设计、梁设计、柱设计和墙设计菜单分别自动设AutoCAD当前图层为：剪力墙柱尺寸、

板面钢筋尺寸、梁大样尺寸、剪力墙柱钢筋尺寸和剪力墙柱钢筋尺寸。若要指定标注的图层，可在标注前指定标注的图层为当前图层即可。

1）线性标注：进行任意两点间的沿水平X或垂直Y方向的尺寸标注，可连续标注。

2）对齐标注：进行两点间的自动对齐标注。适用于对有倾斜角度的实体的连续标注。

3）平行标注：沿指定的方向标注尺寸，可连续标注。

4）梁宽墙厚：成批标注梁宽墙厚。

5）梁墙中标：成批标注梁（或墙）中点之间的距离尺寸。

6）逐点标注：连续标注一组平行直线的尺寸。

7）角度标注：标注圆弧的角度。

8）弧长标注：标注圆弧的弧长。

9）半径标注：标注圆弧或圆的半径。

10）直径标注：标注圆弧或圆的直径。

11）角度弧长：将圆弧标注角度标注形式与弧长标注形式互换。

12）标注断开：拆分尺寸标注、等分尺寸标注、增加尺寸标注。

13）标注合并：合并相邻标注。

14）宽度取齐：使选定尺寸在标注方向上与指定点对齐。

15）线长取齐：使选定尺寸的标注引线与指定点平齐。

16）位置取齐：使选定尺寸的尺寸线与指定点平齐。

17）原值检查：查出经过修改的尺寸值。

18）改尺寸值：修改图中原有的尺寸值。

19）删检查框：删除原值检查中提示的红色检查框。

2014年8月25日前修改：

1.在平法配筋的板选筋控制中增加：单向板绘制非受力筋，单向板统一说明非受力筋时，不需输入；

2.在GSPLOT校核审查检查如下11点内容，方便设计人员和结构总工审查当前Dwg是否满足规范要求，设计人员修改完Dwg图后要采用此功能校核审查，

结构总工在审查施工图前可采用此功能查看提供的施工图是否满足如下要求。

1）板面筋和底筋是否满足计算面积；

2）板挠度裂缝是否超限；

3）梁面筋底筋箍筋是否满足计算面积；

4）梁底筋和面筋比是否满足抗规6.3.3要求；

5）梁箍筋是否满足抗规表6.3.3要求；

6）梁贯通筋应大于等于面筋或底筋1/4；

7）梁面筋底筋净距是否满足混规9.2.1要求；

8）梁挠度裂缝是否超限；

9）梁支座宽减保护层厚度是否>=0.4La；

10）柱纵筋箍筋体积配箍率是否满足计算要求；

11）暗柱纵筋和墙身水平筋是否满足计算要求。

3.在GSPLOT中修改梁钢筋时，无论改梁钢筋命令还是改字串，若不满足如下要求，会自动在命令行提示不满足要求，满足不提示。

1）梁底筋和面筋比是否满足抗规6.3.3要求；

2）梁箍筋是否满足抗规表6.3.3要求；

3）梁贯通筋应大于等于面筋或底筋1/4；

4）梁面筋底筋净距是否满足混规9.2.1要求；

5）梁挠度裂缝是否超限；

6）梁支座宽减保护层厚度是否>=0.4La。

2014年8月18日前修改：

1.在平法配筋的梁选筋控制中增加：加密箍每侧最少和最多个数。当密箍不够不喜欢用吊筋时，可输入每侧最少个数3和最多个数5。当密箍每侧常用两个时，

输入每侧最少个数2和最多个数3；

2.在平法配筋的梁选筋控制中增加：200宽墙支座时梁一排三根面筋和底筋最大直径mm，缺省直径为20，严格计算钢筋净间距不不容易满足规范要求，

净间距=(宽200-保护层20*2-墙箍筋直径8*2-暗柱纵筋直径14*2-梁纵筋直径20*3)/2=28，此时暗柱纵筋直径12才能满足要求或面筋直径18才满足要求，

根据本单位以往习惯设置，当不喜欢用三根时输入0；

3.在GSPLOT梁习惯中增加选择：一端与墙方向一致另一端搭梁的梁为次梁。目前关于与墙相连梁是否为次梁GSPLOT有4种选择，从严到松：

1）与垂直墙相连的梁为框架梁：除连梁外，所有与墙相连的梁为框架梁；

2）与垂直墙相连的梁为次梁：当有关选择都不选时，缺省与垂直墙相连的梁为次梁，其它为框架梁或连梁；

3）一端与墙方向一致另一端搭梁的梁为次梁：其它为框架梁或连梁；

4）一端与墙方向一致的梁为次梁：不管另一端搭接条件，都为次梁，其它为框架梁或连梁；

4.在平法配筋的施工图控制中：原来的建筑二层对应结构计算层号改为地下室层数，地下室层数决定建筑层号和计算结构层号对应关系，有地梁算一层地下室，

缺省值自动为录入地下室层数；

5.在GSPLOT工程菜单中增加：北京开发部自动成图技术电话、邮箱和QQ联系方式，欢迎大家咨询自动成图问题；

6.在GSPLOT系统习惯中增加：大样图中钢筋外皮到柱边线距离和钢筋外皮到墙边线距离。

2014年8月10日前修改：

1.在平法配筋的墙选筋控制中增加：接力SATWE时按暗柱轴压比重新判断约束边缘构件，发现SATWE有时暗柱轴压比判断约束边缘构件有问题在这重新判断；

2.在平法配筋的梁选筋控制中增加：主、次梁各跨底筋直径相同，实现各跨底筋贯通，便于施工；

3.在GSPLOT中增加：柱大样图元修改求体积配箍率的功能。

2014年8月1日前修改：

1.在GSPLOT墙柱习惯中增加选择：暗柱编号上下对齐，若出现一个暗柱对多个暗柱，如YAZ3上可能分别编号为GAZ3、GAZ3a和GAZ3b，为了上下编号对齐，

一个标准层中会出现空号现象；

2.在GSPLOT墙菜单中增加命令：合并暗柱表，弹出对话框可选择多个标准层暗柱显示在某一标准层中，采用此命令前，请选择暗柱编号上下对齐；

3.在GSPLOT墙菜单中增加选择：联动实配筋，当暗柱或柱钢筋大样钢筋发生变化如：删除、粘贴、拉伸和其它软件命令修改纵筋或箍筋大样时，

程序会自动求纵筋根数、纵筋计算面积、纵筋配筋率、体积配箍率，如果修改暗柱表中的大样，暗柱表中的相关文字会自动更新并且在提示行

会显示纵筋计算面积、纵筋配筋率、体积配箍率，若不是暗柱表仅在提示行会显示纵筋计算面积、纵筋配筋率、体积配箍率。

4.在平法配筋的梁选筋控制中：挠度裂缝超限增加钢筋的选择改为两个选择(裂缝超限增加钢筋和挠度超限增加钢筋)，方便PKPM用户中自己控制挠度；

5.在平法配筋的梁选筋控制中增加：主梁面筋底筋各自直径相同和次梁面筋底筋各自直径相同；

6.在平法配筋的梁选筋控制中增加：贯通筋直径可小于支座短筋；

7.在平法配筋施工图自动生成墙柱层高表中增加了：加强部位区和约束边缘构件层的显示；

8.在平法配筋的板选筋控制中增加：使用矩形连续板跨中弯矩算法(即结构静力计算手册活载不利算法)，当PKPM缺省采用此设置，有要求的用户请设置

此习惯，将影响下一次楼板计算；

9.在GSPLOT中板施工图习惯中增加：要填充的板厚度(mm)和对应的填充图案(NULL不填充)，平面图右下角将增加相应的说明；

10.在GSPLOT墙菜单中增加命令：求配筋率，选择暗柱和柱大样，在命令行显示暗柱和柱大样的配筋率和体积配箍率；

11.在GSPLOT墙菜单中增加命令：钢筋空实心，选择暗柱和柱大样中的纵筋大样，切换纵筋的空心实心显示。

2014年7月5日前修改：

1.在平法配筋墙选筋控制中增加：墙面外梁梁高大于等于()mm布置暗柱，对于截面高度较大的非铰接墙面外梁布置暗柱，若旁边有其它暗柱，自动合并。

2014年7月1日前修改：

1.在GSPLOT中“修改暗柱”命令中增加：当被修改的暗柱在平面图上有多个暗柱存在，在对话框确认后，提示是否修改所有相同编号的暗柱，

若选择否，只修改选择的暗柱，并在暗柱表中自动增加一项；修改矩形暗柱H尺寸时程序会自动根据边界移动定位点；

2.在GSPLOT中墙柱习惯中增加：归并了的柱柱号加引线；

3.在GSPLOT中系统习惯中增加：洞口填充图案名和楼梯间填充图案名，录入中零厚度板无荷载时为洞口，有荷载为楼梯间；

4.在GSPLOT中系统习惯中增加：字串行间距mm，控制梁集中标注等多行文字的行间距；

5.在平法配筋梁选筋控制中增加：腰筋最小直径。

2014年6月20日前修改：

1.完成从模板图到广厦录入计算模型和平法配筋自动成图模型的数据传递,彻底完成广厦BIM的所有流程。此功能有两个用途：

1)在“平法配筋”中自动生成施工图时修正偏心和尺寸；

2)在“录入”中直接根据模板图修正计算模型的偏心和尺寸。

模板图有如下3点要求：

1)剪力墙端柱线图层与剪力墙线分开，同柱图层，要求封闭绘制；

2)一条梁或一段剪力墙段只能一条轴线穿过。

3)模板图中增删墙柱梁，不能修正到计算模型，要避免计算模型中一直墙段对应模板图多片直墙段或模板图中一片直墙段对应计算模型中

多片直墙段的情况，否则直墙段会被修正错误。

2.在“平法配筋”施工图控制中增加“根据偏心数据修正墙柱梁板偏心和尺寸”功能。建议SATWE计算的用户采用此功能修正偏心，操作步骤如下：

1) 准备模板图：原始工程在GSPLOT中生成DWG图之后，用户可以在生成的模板图的基础上进行修改，也可以用已经画好的模板图替换生成的模板图。

替换模板的图的操作如下：

a.在AutoCAD中打开已经画好的模板图DWG文件；

b.复制模板图到GSPLOT生成的DWG中；

c.点击“替换模板图”命令，选择画好的模板图，在图层转换对话框中设置好图层的对应关系，在用户的模板图中选择插入对齐点，拖动用户的

模板图在GSPLOT生成的模板图中选择对应的插入点替换模板图；

2) 生成偏心数据：点击“生成偏心数据”命令，弹出的对话框中可以选择要生成偏心数据的建筑层，按“确定”按钮后，可以鼠标选择局部要生成

偏心数据的构件,如果右键或回车将自动搜索所选层的所有构件来生成偏心数据；

3) 根据偏心数据重新生成平法配筋：回到“平法配筋”中，将“施工图控制”中的“根据偏心数据修正墙柱梁板偏心和尺寸”勾打上，重新生成平法配筋；

4) GSPLOT中重新生成DWG：在GSPLOT中点击“生成DWG”，会弹出警告“是否重新生成模板图”,选择否,将不再重新生成模板图,采用已有模版图。

5）偏心修正结果核对：

a）剪力墙修正核对：打开GSPLOT墙柱菜单，可以根据生成的暗柱的位置和尺寸判断剪力墙是否修正成功，没有被修正请人工修改；

b）梁修正结果核对：可以根据梁集中标注位置判断梁是否被修正。如没有被修正请人工移动。

3.在“录入系统”中增加“根据模板图修正计算模型的偏心和尺寸”的命令Modoff。建议GSSAP计算的用户采用此功能修正偏心，操作步骤如下：

1) 准备模板图：原始工程在GSPLOT中生成DWG图之后，用户可以在生成的模板图的基础上进行修改，也可以用已经画好的模板图替换生成的模板图。

替换模板的图的操作如下：

a.在AutoCAD中打开已经画好的模板图DWG文件；

b.复制模板图到GSPLOT生成的DWG中；

c.点击“替换模板图”命令，选择画好的模板图，在图层转换对话框中设置好图层的对应关系，在用户的模板图中选择插入对齐点，拖动用户的

模板图在GSPLOT生成的模板图中选择对应的插入点替换模板图；

2) 生成偏心数据：点击“生成偏心数据”命令，弹出的对话框中可以选择要生成偏心数据的建筑层，按“确定”按钮后，可以鼠标选择局部要生成

偏心数据的构件,如果右键或回车将自动搜索所选层的所有构件来生成偏心数据；

3) 根据偏心数据修正模型：回到“录入系统”中，点击“修正构件偏心”命令，会根据Gsplot生成的偏心数据,修正混凝土墙、柱、梁、砖墙和板偏心,

同时修正混凝土墙墙宽墙长、柱尺寸、梁宽和砖墙宽；为保险起见，每次采用Modoff命令时会自动压缩备份录入数据到子目录“录入备份”中，备份

文件按“工程名+年月日时分秒”取名，单标准层修改可采用Undo命令恢复数据；

4）在"广厦录入"中修正墙柱梁板偏心和尺寸后，在平面简图-构件警告中读入录入警告，将红色显示未修正的构件，可能需要人工修改；

5）鉴于图元判断的复杂性，建议在"广厦录入"中一层层修正，检查好后修正下一标准层。

4.在“平法配筋-墙选筋控制”中增加：约束暗柱钢筋最小直径；

5.在GSPLOT梁菜单中增加：显梁控制，方便控制XY向主梁、连梁和次梁图层显示的控制，若用户XY向梁分开出图，请先在“梁施工图习惯”中选择XY向梁分开，

生成Dwg图时XY向分开调整字符重叠；

6.在GSPLOT平法警告命令中增加：自动存储已打钩的信息，方便查看哪些条目已修改过；

7.在GSPLOT梁设计习惯中增加：底筋腰筋截面标高箍筋分行显示，缺省底筋和腰筋同一行显示；

8.在GSPLOT中修改字串和修改集中标注时，框架梁KL、连梁LL、次梁L和单跨悬臂梁XL编号和类型修改后，自动联动修改相关内容，如KL3改为L3，大于3的所有

框架梁编号减1，大于等于3的所有次梁编号加1，所有有关KL3的梁改为L3；

9.GSPLOT和平法施工图中增加了新的数据，数据格式与以往不同了，本版本不兼容以前版本生成的施工图数据，请运行“平法配筋”重新生成施工图。

2014年6月15日前修改：

1.在GSPLOT梁习惯设置中增加：连梁上搭接其它的梁,此梁为非连梁,不影响GSSAP和SATWE计算,只是为了与PKPM生成的梁图一致,

在"平法配筋"生成施工图时起作用;

2.在GSPLOT梁习惯设置中增加：接力SATWE时开洞形成的梁才能为连梁,不影响SATWE计算,只是为了与PKPM生成的梁图一致,

在"平法配筋"生成施工图时起作用;

3.在GSPLOT梁习惯设置中增加：短墙的墙长小于等于mm时两端的梁为连梁,在"楼板计算"形成连续梁时起作用;

4.在GSPLOT墙柱习惯设置中增加：不标注墙身尺寸，墙钢筋定位平面图中不再标注墙身尺寸;

5.在平法配筋-墙柱梁选筋控制中增加：墙、柱和梁钢筋层定义，同一钢筋层的计算结果取大值，如3和6结构层梁钢筋层相同，

则3和6结构层在读取梁配筋和内力时，3层同时读取了6层结果，6层同时读取了3层结果，3和6结构层对应的施工图与以往

一样自动生成，只有挠度裂缝有可能使两层对应的梁选筋不同;

6.在平法配筋-墙选筋控制中增加：约束暗柱纵筋最大间距，原来暗柱纵筋最大间距改为构造暗柱纵筋最大间距，

方便有些设计单位约束暗柱纵筋最大间距设为200mm,构造暗柱纵筋最大间距设为300mm;

7.在平法配筋-施工图控制中增加：排号规则，可以选择墙、柱、主梁、次梁和板施工图编号按从下到上、从上到下、

从左到右或从右到左排号，XY向梁优先次序可选择先X向或先Y向，当主梁次梁选择从左到右和XY向梁先Y向优先次序，

而板选择从右到左时，可达到左右对称结构施工图中左边显示梁钢筋右边显示板钢筋的目的;

8.在平法配筋-梁选筋控制中增加：悬臂梁底筋满足计算要求，缺省不选择按构造要求。

2014年5月20日前修改：

1.在GSPLOT中扩展了原来的寻找命令功能,可寻找录入编号、暗柱编号、墙身编号、梁号和板号；

2.在录入中从PKPM读入数据时，第1和第2接口模式，可读入PKPM次梁；

3.在平法配筋梁选筋控制中增加：主梁和次梁纵筋直径分别控制；

4.在平法配筋的墙和柱选筋控制中增加：暗柱和柱纵筋直径控制；

5.在平法配筋中完全由次梁贯通筋的最大直径控制次梁贯通，若全部次梁采用贯通钢筋，请设置较大直径如25，缺省为0，

次梁面筋不贯通，采用架立筋；

6.在平法配筋的板选筋控制中增加：用于控制楼板计算时板边界条件的自动判定，边缘和错层板边界条件可分别为简支、固支和

墙时为固支，墙时为固支的设置中，墙要占1/2以上边界长度时边缘和错层板边界条件为固支，否则为简支，缺省墙时为固支；

7.在平法配筋的板选筋控制中增加：面筋贯通的最近距离(mm),当板两对边面筋端部最近距离小于等于设定值时，两面筋贯通，

缺省为1000mm；

8.在平法配筋的板选筋控制中增加：板支座伸出长度按计算跨度计算，否则按净跨度计算，缺省为按净跨度计算;

9.在平法配筋的梁选筋控制中增加：框架梁不用架立筋，缺省框架梁可能用架立筋，当梁宽大于等于350mm时，可能两条贯通筋

加几条架立筋用于绑扎梁箍筋，如2F20+(2F12)。

10.在GSPLOT增加"图层与显示"菜单,菜单下所有命令适用于分存前后的Dwg图，增加如下命令：

1)选层显示:选择实体,关闭实体所在的图层外其余图层。再次点取此命令，不选任何实体，直接回车，则所有关闭的图层又

全部打开；

2)选层关闭:选择实体,关闭实体所在的图层。再次点取此命令，不选任何实体，直接回车，则所有关闭的图层又全部打开；

3)实体隐藏:选取需要隐藏的实体，回车后实体被隐藏，再次点取此命令，不作任何选取而直接回车，所选的实体都将被恢复

显示。；

4)显示实体:选取不需要隐藏的实体，回车后实体被保留，而其余的实体全部被隐藏。再次点取此命令，不作任何选取而直接

回车，所有实体都将被恢复显示；

5)图层前置:左键点取需前置图层的任一实体，回车后该图层被前置；

6)图层后置:左键点取需前置图层的任一实体，回车后该图层被后置；

7)标注前置:左键点取需前置的标注，回车后该标注被前置；

8)填充后置:将所选的填充图案后置。

2014年4月1日前修改：

1.标准化和自动化平台GSPLOT分存前支持：天下有雪、XMAN、文修大师、小萝卜头、YAD免费工具箱、贱人工具箱、文编大全等AutoCAD绘图工具，

彻底完成测试第三方绘图软件在GSPLOT上的兼容性；

2.GSPLOT中加快了“移动字符”和修改钢筋联动的反应速度，满足大型工程快速移动字符和联动修改的要求。

2014年3月20日前修改：

1.标准化和自动化平台GSPLOT分存前支持：探索者TSSD、天正建筑、老虎板王、小伙和屠夫的修改；

2.标准化和自动化平台GSPLOT支持AutoCAD2014的32位和64位版本。

2014年3月1日前修改：

1.推出结构施工图标准化和自动化平台GSPLOT，其它软件可直接修改自动生成的图(直接修改分存前的图)，其它软件的命令等同于GSPLOT自身开发的命令，

目前已测试了探索者TSSD和天正建筑所有命令，在GSPLOT目录下提供设置文件：其它软件命令前后处理设置.ini，以后将会提供其它软件的设置，

欢迎大家提供其它绘图软件；

2.主控菜单启动GSPLOT时可选择同时启动探索者TSSD和天正建筑；

3.GSPLOT中施工图习惯墙柱中增加选择：柱大样显示在暗柱表中，每标准层显示平面图中有关的柱大样，此设置在暗柱不采用截面标注(采用暗柱表)

和柱采用大样表表示法时才起作用；

4.GSPLOT中施工图习惯梁中增加选择：梁钢筋对称显示，梁钢筋尽量显示在图左侧，右侧只显示梁编号，板钢筋图中，生成Dwg图时不自动归并、

不自动贯通和不调整字符重叠，采用"人工编号"命令，选择按荷载编号后，自动贯通和调整字符重叠，可达到板钢筋显示右边功能。对称结构要求对称显

示时可采用分别控制梁钢筋和板钢筋显示达到要求；

5.完成录入系统中从PKPM读入数据时的无缝连接开发：

1)录入系统中从PKPM读入数据时，SATWE的数据与PKPM建模墙偏心和梁标高有时对不上，自动按PKPM建模的墙偏心和梁标高；

2)录入系统中从PKPM读入数据时，梁的荷载自动按PKPM建模的梁荷载，再也不需人工修改；

6.GSPLOT中施工图习惯板中增加选择：原板面筋长度从梁墙保护层到弯勾处或从梁墙边到弯勾处，增加一种从梁墙中到弯勾处，板平法表示一般要同时

选择板面筋长度从梁墙中到弯勾处。

2014年2月25日前修改：

1.广厦和PK强强联合，合作开发了最新PKPMV2.1接口，现正式推出；

2.GSPLOT自动调整重叠中梁墙编号引线保持不交叉；

3.平法配筋的墙选筋控制中增加：暗柱箍筋间距取整，当小于50，如10，若最大间距150，程序自动，会按100,110,120,130,140间距

再求一下是否有更优化的体积配箍率。

2014年1月1日前修改：

1.平法配筋的梁选筋控制中增加：梁配筋面积按SATWE图形显示取值，在SATWE图形显示中大于等于0.1cm2进位，如SATWE计算7.1，显示8，

如按SATWE计算选钢筋有时不满足SATWE显示的计算书，梁配筋面积按SATWE图形显示取值时自动进位后选择梁钢筋，保证选择的梁钢筋

比SATWE图形显示的值大，PKPM自己生成的图按SATWE计算选筋，没有考虑进位；

2.平法配筋的墙选筋控制增加输入：构造边缘构件箍筋最大肢距，当隔一拉一时有可能箍筋肢距大于300mm，规范要求抗震不宜大于300，

设计人员可自行设置，非抗震可设置400mm；

3.GSSAP计算中消防荷载基本组合时梁折减系数的γF=0.8。

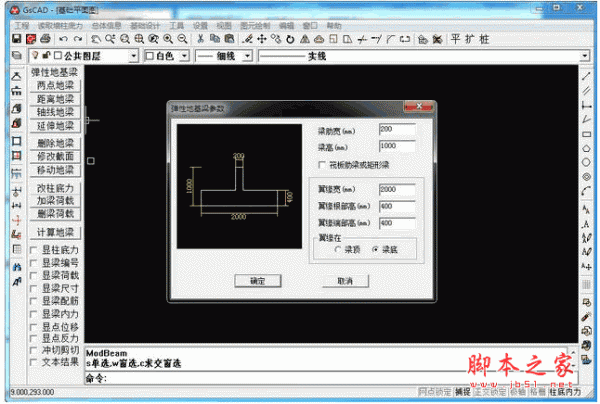

截图
随便看

　

网盟-旗舰软件下载站，将绿色免费商业版破解软件、共享软件、游戏、电影、电视剧一网打尽!

　

Copyright © 2002-2024 cnnbu.com All Rights Reserved
更新时间：2025/4/6 11:25:44
