软件 总线物理层分析软件(CANScope) v1.5.1 官方安装版
图标
分类 软件下载-应用软件-编程开发-编程工具 编程工具
语言 简体中文
大小 55.5MB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

总线物理层分析软件(CANScope)是一款记录、分析和评估CAN总线上的电压值的测量仪器。CANscope提供了稳定可靠的记录模块以及易用的评估软件。该记录模块可以通过RS232接口和PC机相连。

软件特色：

通过CANscope，开发人员可以分析以下情况对CAN总线的影响：

各种电缆类型

各种电缆长度

总线驱动器

总线终端

总线失效

EMC影响

在ECU软件或CAN控制器中的错误

为了针对具体对象进行调试，可以设置许多触发条件。例如：特定的CAN报文或错误帧的发生，总线电压低于或超过一定电平值，触发就会产生。触发时的环境会被完全记录。

功能描述：

显示总线电平的示波器窗口

评估信号品质的眼图

用于比较电压曲线的difference view工具

应用领域：分析特定拓扑结构的CAN总线物理特性

用直接测量的方法在线评估采集的数据

可独立工作，日后可在PC机上分析测量数据

可通过COM接口集成到自动测试环境中

功能特色

1、过滤数据功能用于过滤从设备采集回来的数据，即在数据视图区显示的数据。2、查找数据功能用于对采集的数据进行查找，在“查找”窗口中配置。3、显示方式

通过设置显示方式，可改变数据视图区数据的显示，包括“时间显示”、“帧ID显示”和“数据显示”。

波形信息即波形视图区当前显示的波形的基本信息。

4、电压测量

在菜单区内的“视图”模块中，将“电压测量”前面的勾选框勾选上。在波形视图区会出现两条水平测量线，默认位置为CAN-H波形通道处。量测电压时，将鼠标放到测量线上，会出现一个双向箭头。按住鼠标左键上下拖动测量线，可以在视图区任意水平位置内拖动。在拖动的同时。测量线的电压值也会随着变化。

5、保存眼图

在视图区单击鼠标右键，从弹出的快捷菜单中选择“保存为图片”命令，可将当前眼图保存为bmp格式的图片。

6、载入模板

眼图模板用于检验和分析眼图的质量，使查看眼图时一目了然，在菜单区的“眼图模板”模块中，单击【载入模板】按钮，可打开“眼图模板”窗口。

7、自动测量是通过垂直测量线和水平测量线，自动给出眼宽和眼高的测量值。

8、在菜单区的“显示”模块中，单击【自动测量】按钮，可以显示垂直和水平两组测量线。垂直测量线自动给出眼宽的值，水平测量线自动给出眼高的值。

9、采样点测试

通过采样点测试，找到最佳采样点。

在菜单区的“显示”模块中，单击【显示采样点】按钮，自动给出最佳采样点的时间位置，并通过不同底色来分区，凸显出眼图的最佳抽样区域。

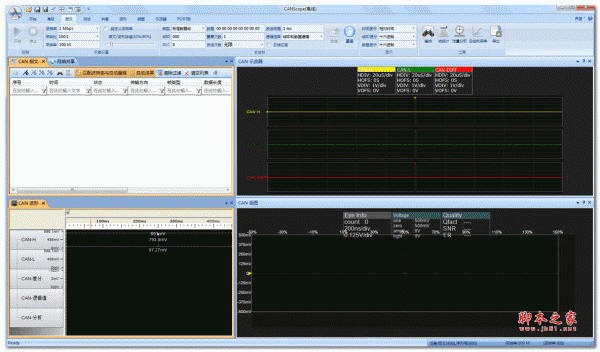

截图
