软件 上位机数据分析软件(PQViewer) v1.2.1.40108 官方最新安装版
图标
分类 软件下载-应用软件-编程开发-编程工具 编程工具
语言 简体中文
大小 18MB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

上位机数据分析软件(PQViewer)是一款基于Windows系统运行的电能质量数据分析软件，和电能质量监测终端配套使用（目前支持手持式终端E6000和便携式终端E6100、PQ3000），监测终端采集电能质量数据，分析软件运行在PC上分析采集到的数据

功能描述：

1、获取数据文件

分析软件可以通过简单的操作获取数据文件，当监测终端通过USB连接到PC，或者监测终端连接到局域网内，分析软件在发现设备模式下，可以发现当前在线监测终端，并列出设备数据文件供用户选择；然后读取设备的数据信息。另外，分析软件也可以直接读取PC端已保存的数据文件。

2、查看监测数据

可以查看并分析监测终端监测时间段内的电能质量数据，包括统计数据和录波录波。

3、趋势图

把监测时间段内的电能质量数据绘制成波形，帮助用户分析电能质量数据的变化趋势，并提供放大、缩小、测量等功能。

4、事件列表

使用表格显示监测时间段内发生的电能事件，事件列表包括暂态事件和告警事件；针对暂态事件可以查看录波波形，针对告警事件可查看现场数据。

5、报表功能

通过简单的操作就可以生成直观的数据报表，包括各项数据的统计表格和趋势图，帮助用户更好的查看完整的电能数据，数据报表可以保存成标准的RTF文件格式和MS-Excel以及趋势图和谐波频谱图图片格式。

6、数据导出

通过点击菜单栏上的“数据导出”项，便可以生成当前视图当前电能项的数据集，帮助用户更好的查看完整的电能数据。导出的数据保存为csv文件格式和txt文件格式。

7、配色方案

除了使用软件默认的配色方案，用户还可以根据喜好分别对频率、不平衡、电压与电流功率和电能、波动和闪变、谐波进行颜色配置。

8、多设备支持

PQViewer支持致远电子生产的E6000与E6100等各种系列的监测终端，提供一致的数据统计与分析功能。

9、操作方便

界面直观，操作简洁。

10、信息量大

PQViewer支持多视图，监测电能数据信息以图、表的形式一览无余。

11、稳定可靠

PQViewer可以不间断连续运行，软件稳定可靠。

操作说明：

菜单栏说明

菜单区中，显示系统提供的所有菜单功能。其中：

1、数据获取：完成获取、打开并分析统计数据文件、选择时间段数据的功能，包括“从本地打开”、“从设备获取”、“重新打开”；

2、记录数据：点击进入记录数据界面；

3、事件数据：点击进入事件数据界面；

4、全部数据：在一个界面上同时显示记录数据和事件数据部分；

5、数据导出：报表配置以及输出。输出的数据格式有rtf格式和Excel以及图片的形式；导出数据，即导出统计数据的原始值

工具栏操作

工具栏上提供了很多方便的工具用以操作视图波形。

1、普通光标，点击图标，光标变为箭头形状；

2、截屏，光标变为“十”字型，详情请参考波形视图操作中的波形截图；

3、横向缩小波形；

4、横向放大波形；

5、纵向缩小波形；

6、纵向放大波形；

7、波形缩放为适合当前视图的大小；

8、将波形移动到数据开始处；

9、将波形移动到数据结束处；

10、显示纵轴测量线，可以测量波形图的高度；

11、背景网格，显示或隐藏网格背景；

12、显示波形视图最左边位置对应的时间。

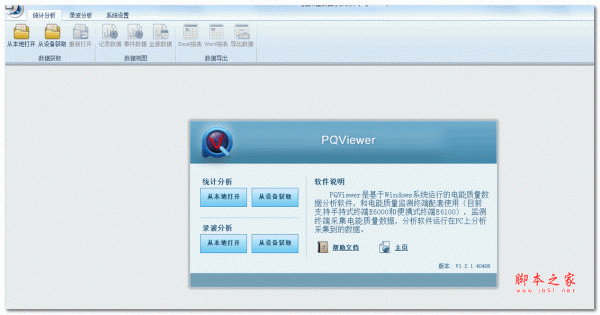

截图
