软件 PDSOFT(三维工厂设计软件) v2.8 官方安装免费版
图标
分类 软件下载-图形图像-3D制作类 3D制作类
语言 简体中文
大小 500.1MB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

PDSOFT2.8是一款非常好用且专业的三维工厂设计软件，软件拥有三维管道设计与管理系统、工艺自控流程图设计软件、工艺总平面图设计软件等组件组成，可以满足不同工厂安装设计图的制作，由于官方并没有发布PDSOFT2.8破解版下载地址，所以小编为大家带来的是官方安装版，同时还为大家带来了基本的使用教程供大家参考，不过都在下载地址的压缩包里面哦，有需要的朋友们可以前来下载使用。

安装教程

一. 服务器安装

1) 在计算机插入PDSOFT 软件网络加密锁(USB插口);

2) 进入PDSOFT 软件安装目录\pdserver文件夹，运行S3_inst.exe (双击鼠标左键即可)，重新启动计算机;

3 计算机启动后点击：开始—程序—启动—点击鼠标右键选择‘打开’进入启动界面后(或进入WINDOWS\Start Menu\Programs\启动界面)，点击鼠标右键—新建—快捷方式，此时会弹出对话框，点击‘浏览’选择PDSOFT 软件安装目录\pdserver\ pdserver.exe ：

4 在pdsoft配管软件\pdserver\ pdserver.exe后输入一个‘空格’，之后输入网络名(必须是四位数字，例如：1111)，再输入一个‘空格’，输入IP地址范围(例如：129.1.150.1-129.1.150.255:pdsoft(密码设置)，表示从129.1.150.1到129.1.150.255所有 255个用户端均可访问，如果有多个网端，只需继续输入IP地址范围，中间用一个空格连接即可。例如：129.1.150.1-129.1.150.255 129.2.11.1-129.2.11.255 129.3.111.1-129.3.111.255 129.4.3.1-129.4.3.255 129.5.5.1-129.5.5.255)如下图所示：

5 点击下一步，完成即可。(如果不需密码及网络名，蓝色部分可省略)

6 进入：开始—程序—启动—点击pdserver运行即可出现7 面，必须保证该界面始终正常打开运行，用户端才可访问并运行PDSOFT。

8 软件安装：安装配管软件：点击PDSOFT安装盘中的pdpsetup.exe，下一步,选非系统盘根目录，如D:\PDP目录下，下一步至完成，结束退出。

9 安装加密锁驱动：点击安装盘目录Sdogdrv下的SoftDogInstdrv.exe文件，弹出如下对话框，点击安装，退出即可.

10) 软件主界面介绍：

(a) 配管设计：建立建筑结构、设备、管道、电缆桥架、暖通、支吊架模型

(b) 图形库管理：建立特殊元件、设备、构筑物、电缆桥架等参数化图形模块

(c) 配管数据库管理：建立配管数据库模块

(d) 支吊架数据管理：建立支吊架数据库模块

(e) 数据库服务：连接数据库

(f) 表格模板：制作各种材料表及图签参数等模块。

(g) 环境设置：进行服务器及人员角色设置的模块。

11) 点击软件主界面，启动数据库服务，屏幕右下角弹出黄三角。

12) 软件环境设置：如果数据库服务器和加密锁服务器为同一机器，假设服务器IP地址为192.168.0.180，若以Autocad 2004作为图形平台则进行如下设置。

13) 拷贝字库：点击PDSOFT安装盘的\字库目录，将所有字体拷贝到Autocad安装目录下C:\Program Files\AutoCAD 2004\Fonts，覆盖即可。

二. 客户端安装：

执行上述g-k的步骤即可。如果服务器上设端口和密码则在客户端输入，否则不输。

管道模型参数设置

1. 进入管道模型设计

1) 在启动界面中点“配管设计”命令按纽，进入管道模型设计状态。

2) 如果项目库里有多个项目，屏幕显示请选择项目对话框。

3) 在请选择项目对话框中，鼠标拾取管道模型设计使用的项目库名称，鼠标点击“确定”按纽，完成项目数据库选择，屏幕显示模型系统参数设置对话框(如图1-1)。

2. 设置管道模型参数

PDSOFT

1) 管道模型范围设置：

(1) 管道模型范围是指真实的管道装置在工厂厂区范围内所占的地域范围，这是一个估计数值，设置的主要目的是为了屏幕显示。

(2) 通过确定左下角点及右上角点的坐标值，定义管道模型范围。

(3) 鼠标点选来确定左下角点或右上角点的坐标值。

(4) 在左下角点或右上角点域内，直接输入点的坐标值。

2) 焊点状态设置：

(1) 系统自动上焊点：

在焊缝宽度域内，输入焊点在管线上占的宽度空间，以mm为单位，必须大于0，例如，3。

(2) 设置自动分断管段：

i) 鼠标点击自动分断管段按钮，使其处于选择状态。

ii) 在管段长度域内，输入自动分断的管段长度，以mm为单位。

iii) 各个管段之间自动加焊点。

3) 输入管子公称直径单位制设置：

(1) 当前单位制域内中的值是用来设置输入管子公称直径时使用的单位制，可以根据需要选择公制或者英制，鼠标点拾下拉菜单，在下拉菜单中，鼠标拾取当前所需要的单位制名称，例如，M2(如图1-2)。

PDSOFT

(1) 公制单位名称含义，例如，管子公称直径为200时：

(1) 英制单位名称含义，例如，管子公称直径为4 1/2时：

PDSOFT

1) 捕捉最小间隙设置：

在管线拐点处，插入三通类元件时，用最近点方式捕捉拐点时用的最小间隙，以mm为单位。

2) 显示流向：使其处于选择状态，在模型中显示管道流向。

3) 显示保温：使其处于选择状态，在模型中显示管道保温外型。

4) 坡度显示：在模型中管道的坡度，可以选择按比例、小数显示、不显示。

软件特色

1.国内技术领先，局部技术国际领先

2.完全自主知识产权

3.采用管路等级驱动和智能线模型，建模速度快，设计质量高

4.全球领先的全自动ISO图自动生成和标注算法，成十倍提高工作效率

5.独创的平立剖面图自动消隐技术，解决了平立剖面图的自动生成难题

6.精确、灵活的材料统计，方便施工管理，并降低元件采购量3%以上

服务优势

常设的专业培训队伍，能解决三维配管设计中遇到的问题，并指导用户开

展配管设计工作

1.可根据用户需要定制（国外软件很难做到）

2.对中国标准、行业规范、配管设计习惯的支持，适应中国设计单位需要

市场优势

1.在国内三维配管设计软件中销量第一

2.和国外三维配管设计软件在国内市场竞争中目前也占据主动

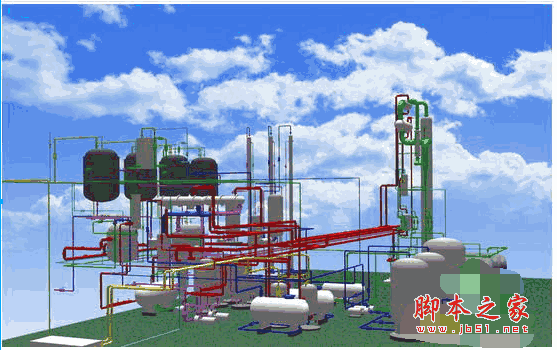

截图
