软件 源泉建筑与装饰设计CAD工具箱 v6.7.1b 官方简体中文版
图标
分类 软件下载-图形图像-滤镜插件-CAD源泉设计插件下载 滤镜插件
语言 简体中文
大小 14.8MB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

源泉设计插件全名源泉建筑与装饰设计CAD工具箱，这款插件主要帮助CAD绘图设计师们提供了一个高效、快捷的制图环境。源泉设计插件的核心是由 Visual LISP 语言编写再经编译而成，是 AutoDesk 公司的著名计算机辅助设计(CAD)软件 AutoCAD 的外挂程序，可运行于 AutoCAD2000-2021(32bit/64bit),浩辰CAD8 等各个版本。

功能特色：

"源泉设计"是免费免注册软件，绿色小巧，压缩包仅6MB多(含说明和常用字库)；
提供中文简体、中文繁体、英文三个语言版本，请对应下载；
提供多用户系统，你可以同时为多个公司绘图，而拥有多个完整设置；
你可以用毫米、厘米、分米、米甚至是英寸来绘图，墙厚、图块等设置项会相应调整；

功能强大而简单易用，完全不影响原有AutoCAD或天正的绘图习惯；
门窗块完全兼容天正3,可以互为使用；

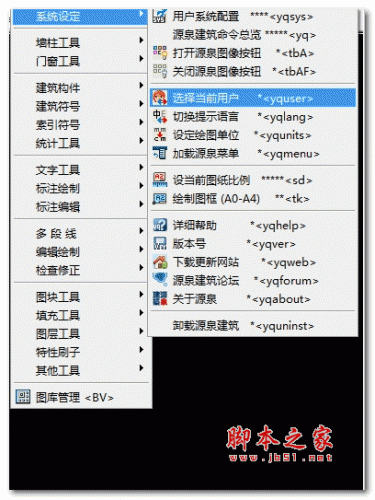

"源泉设计"的所有命令均组织添加在原CAD菜单的最后一项，以方便查阅；
通过总览命令，可以动态设置所有命令的快捷键，即时生效；
提供丰富的"装饰构件"、"建筑构件"和"建筑符号"绘图命令，建筑门、窗、墙、柱随时随地自动修剪；
提供类似 ACDSee 的图库管理，操作直观、维护方便；

强化了 AutoCAD 的部分基本功能，如"文字处理、尺寸标注、图层管理、编辑与绘图"等等；
内置了将图元导入Google Earth(谷歌地球)的转换程序。

功能使用说明：

自动轴号尺寸线

command: azh

****选择轴线自动布置轴号和二道尺寸线

请选择轴线图层 <AXIS> 中的直线(最多只能处理二组方向的轴线):

● 只需一步:选择选择轴线

● 根据所选轴线自动布置轴号和二道尺寸线

● 不影响其他图层

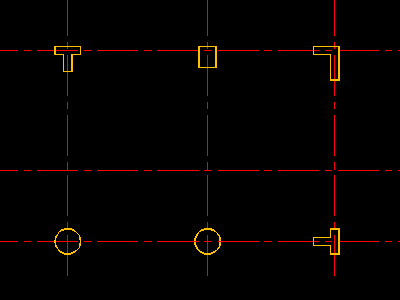

画自动墙

command: ww

****画自动墙，墙柱交叉处自动修剪墙体

当前墙的厚度为 200 偏心距为:0

Offset偏心距/Width墙厚/<墙的第一点>:

Offset偏心距/Width墙厚/<墙的第二点>:

● 就像画直线一样绘制平面墙体

● 碰到柱子柱内墙体被修剪

● 碰到墙体与该墙体交叉处被修剪

● 按下“W”键可以列表选择墙厚

● 不影响其他图层

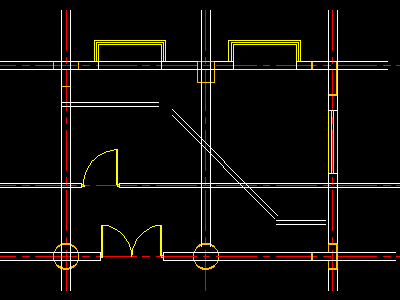

智能墙剪 TW

command: tw

****智能墙剪，墙柱交叉处自动修剪

选择要修剪墙体的范围

拾取范围的第一点:

拾取范围的第二点:

● 只需一步:选择修剪的墙柱范围

● 柱内墙体被修剪

● 墙体与墙体交叉处被修剪

● 不影响其他图层

安装卸载方法：

软件安装

将“源泉设计”软件包解压到你指定的任意文件夹(路径中勿含括号等特殊字符)，点击一键安装程序 setup.exe(浩辰CAD为gsetup.exe)，按提示选取需关联的 AutoCAD/浩辰CAD 用户配置文件(Profile)就可以简单完成安装设置过程：

注：
● 强烈推荐安装AutoCAD扩展工具(AutoCAD express tools)。AutoCAD 2005以上本身已附带此扩展工具，安装AutoCAD时选择安装就可以了；
● 在天正建筑(5.0-9.0)环境下的安装方法与上述相同。

软件卸载

退出所有AutoCAD进程后，点击一键卸载程序 uninst.exe(浩辰CAD为guninst.exe)，按提示选择脱离全部或部分 AutoCAD 用户配置(Profile)，以及是否删除整个“源泉设计”安装目录。

注：
● 在 AutoCAD 中可发动 yquninst 命令消除“源泉设计”与当前 AutoCAD 用户配置的关联，卸载源泉菜单等(此操作仅对当前用户配置有效)；
● 您甚至可以什么都不做，直接删除“源泉设计”安装目录。此时再发动 AutoCAD时，会提示找不到源泉菜单等，之后 AutoCAD 也会自动消除与“源泉设计”的关联，也等于完全卸载。

更新日志

2020/08/15: 源泉设计 v6.7.1b 抗战胜利日

● 修改“生成室内立面框架(LM)”命令，改单线地板为混凝土板，

单个或并排4个立面时平面索引图可以在下方；

● 修正“计算数学表达式(js)”命令，在AutoCAD2021数字混合汉字时的bug；

2020/05/18: 源泉设计 v6.7.1a

● 修改“显示关于源泉设计(yqabout)”命令，新添“查找新版本”按钮；

● 用户系统配置文件config.txt中，

增加【文字相对于尺寸线的垂直位置】DIMTAD的控制；

● 新添“矩形审图框(STK)”命令；

● “Q5杂项命令面板”修改如下：

修改“多段线挤出(jc)”命令，可捕捉长度方向；

修改“尺寸驱动的拉伸(sdd)”命令，保留上一次的拉伸值；

2020/04/30: 源泉设计 v6.7.1

● 支持 AutoCAD 2021(32bit/64bit)；

● 修正“自动编号(aBH)”命令中“格子线编号”中的小bug；

● 修改“输入单行文本(tt)”命令，在图纸空间自动切换1:1；

● 修改“平开门立面(adE)”命令，开启线分虚实线；

● 修改“绘制窗户立面(WDE)”命令，开启线分虚实线；

● 修改“线框变窗户立面(WDD)命令，开启线分虚实线；

● 修改“刷子.匹配文字内容(ssT)”命令，可用天正文字作为模板；

● 修正“排列合并图档(dwgA)”命令的小bug；

● 修正“文字(表格)重新排序(ttpx)”命令的小bug；

● 修正“求最小包裹矩形或外接圆(xjx)”命令其中外接圆选项的小bug；

● 修改“制作Hatch填充图案(mp/mp1)”命令,提高缺省精度；

● 修改“选图框快速批量打印(bpt)”命令，可选5个打印配置；

● 修改“绘制凸窗剖面(wtS)/绘制铝合金窗剖面(wds)”命令，提供框料高、扇料高选项；

● 修正“尺寸标注:定数等分标注(ddvd)”命令一个容差小bug；

● 修正“王炸嵌套块(bbxx)”命令处理属性文字颜色的一个小bug；

● 修正“快速加减遮罩(ZZ)”命令一个小bug；

● “Q5杂项命令面板”修改如下：

新添“选数字行偏移”命令；

修改“切换几个关联开关(gl)”命令，增加“镜像填充图案方向”项；

修改“尺寸驱动的拉伸(sdd)”命令，初始值取标注文字而不是实际量度值；

软件特别说明

个别杀毒软件误报说明

旧版本的360杀毒软件有可能会误报《源泉建筑》携有病毒，其他杀毒软件还没发现此类问题。

最近360杀毒软件已经解决了误报问题，敬请同时升级最新版本的360杀毒软件和《源泉建筑》。
