DipTrace是一款非常好用且功能强大的全自动印刷电路板设计软件，拥有手工和自动布线PCB设计的特色，软件内置了组件编辑器，可以方便用户对相应的布线图等进行编辑和设计等操作，小编为大家带来的是DipTrace绿色版本，解压后就可以使用，需要此款工具的朋友们可以前来下载使用。

DipTrace 4安装教程

1、解压后双击“dipfree_en64.exe”开始提取文件

pcb版图设计工具DipTrace 4 v4.1.0.1免费版 附安装教程

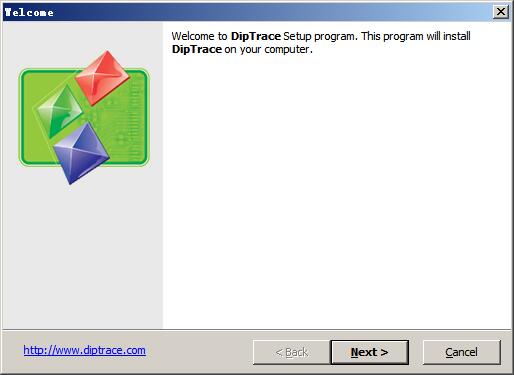

2、然后进入到DipTrace 4的安装向导界面

pcb版图设计工具DipTrace 4 v4.1.0.1免费版 附安装教程

3、点击next出现协议，选择yes

pcb版图设计工具DipTrace 4 v4.1.0.1免费版 附安装教程

4、选择软件安装目录，默认为“C:\Program Files\DipTrace”

pcb版图设计工具DipTrace 4 v4.1.0.1免费版 附安装教程

5、继续next安装就可以了

6、完成后将crack文件夹下的文件替换到安装目录完成破解

7、接着运行DipTrace 4就可以了

功能特色介绍

1、四个模块打包成一个高效率的工具

当下DipTrace是推出了，它明确，这是一个有能力的应用程序。它配备了多个模块，让你从头开始创建或打开一个董事会和完善现有项目。

DipTrace使您能够以设计的PCB所需的每一步，创建精确的图表，产生图案，甚至得出你需要为你的项目新的组件和符号。

2、全面的接口适用于任何人使用

DipTrace是不一定你所谓用户友好由于这样的事实，这是从CAD家庭应用程序，它是用于一组选定的人。

然而，这不应该，因为它会显示一个经典的找接口，是很容易理解的实践给出了几个小时的使用它的人望而却步。此外，如果你发现自己跌倒的东西，应用程序提供了详细的文档，以帮助您。

虽然每个模块的目的不同，一般的工具和工具栏的布局是相同的，这是因为DipTrace是建立以确保在整个设计过程的连续性，即使你切换应用程序“。

3、完整的PCB设计

从开始到结束，DipTrace使您能够绘制原理图，并确认是否有错误，将其转换成印刷电路板，从庞大的库中添加的部分，分配路线，覆铜，验证了整体设计，预览3D模型，并准备制造商文档。

4、创建使用直观的工具，印刷电路板

虽然我们还没有得到任何细节或功能的详细信息，这是你来发现，这是肯定地说，如果你正在寻找建立一个完整的PCB设计，DipTrace是合适的工具。

新功能介绍

•DRC相同的净间隙检查（跟踪跟踪，SMD到焊盘，SMD到Via，SMD到SMD）。

•改进了PCB布局中高亮显示和选择对象（在默认模式下，迹线和脚印下的所有其他对象都会突出显示）。

•抛光长度匹配和曲折特征。

•使用项目文件存储常见的阻焊膜膨胀和粘贴掩模。

•在焊盘和过孔的自定义掩模/粘贴设置中始终打开/焊接选项。

•在“组件和模式编辑器”中旋转“组”和“翻转组”命令。

•“拾取和放置”中的其他字段，“BOM”和“拾取和放置”文本文件中的选项卡分隔符。

主要功能

1、原理图捕获

分层多页图表和先进的验证功能。

将原理图转换为PCB并轻松地回注。

广泛的导入/导出功能。

2、PCB布局

电路板设计与手动路由和基于形状的自动布线器。

实时DRC，高速和差分信号，3D预览，STEP输出，Gerber和ODB ++制造输出。

3、图书馆创作

快速简单的创建和导入的新组件。

准备好出发模板和智能批量编辑工具。标准库中有140,000多个组件。

4、三维建模

实时3D PCB预览任何发展阶段。

包括7,500+套餐款式。STEP和VRML机械CAD导出。
