软件 StarUML(创建UML类图) V6.0.1 英文安装版
图标
分类 软件下载-图形图像-图像其它-StarUML下载 图像其它
语言 英文软件
大小 47.1MB
软件类型 国外软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

StarUML是一款创建UML类图，是一种生成类图和其他类型的统一建模语言(UML)图表的工具。StarUML是一个开源项目之一发展快、灵活、可扩展性强(zj)。

StarUML是一款功能十分强大的UML建模软件，该软件作为UML画图必备的软件，能够为用户提供快速建模、视网膜显示、扩展管理、模型驱动开发、代码工程等实用功能，同时拥有可视化图形UI界面，操作简单易上手，大大提高用户的工作效率。用户使用它可以创建用例图、类图、序列图、状态图和复合结构图等UML图形，软件灵活、可扩展性强，持23种GoF模式(Pattern)以及3种EJB模式，同时还支持将制作好的图纸文件导出为JPG、JPEG、BMP、EMF等常用的图片格式，有需要的小伙伴千万不要错过哦。

【软件特色】

　　1、UML 2

　　StarUML与UML 2.x标准兼容，共支持11种UML图：类，对象，用例，组件，部署，复合结构，序列，通信，状态图，活动和配置图。

　　2、ERD支持

　　StarUML可以创建实体关系图（ERD）。ERD是数据库建模最常用的图之一，我们的ERD是基于乌鸦的脚符号，比陈的符号更容易和可读。

　　3、快速建模

　　支持Quick Edit中的许多短语，可以一次创建元素和关系，如子类，支持界面等。

　　4、视网膜显示支持

　　支持Retina（高DPI）显示。所有图表，文字和图标都是锋利的，用户可以获取图像作为高dpi位图图像（PNG和JPEG）。

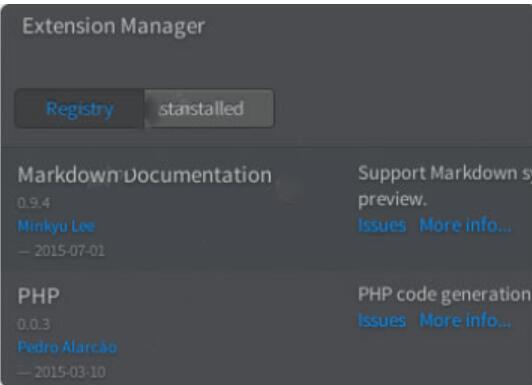

　　5、扩展管理

　　StarUML可以通过扩展管理器从官方扩展注册表或Github存储库轻松查找和安装扩展。

　　6、模型驱动开发

　　以非常简单的JSON（JavaScript对象符号）格式存储模型，使用用户定义的模板可以轻松地使用自定义代码。

　　7、代码工程

　　支持主要的编程语言，包括Java，C＃和C ++，用户可以从模型生成源代码，或者通过逆向工程从源代码构建模型。

　　8、开放API

　　StarUML允许添加菜单、UI、对话框，甚至您自己的建模语言，包括元模型，符号和验证规则。

　　9、异步模型验证

　　定义了许多UML模型验证规则，并且每当保存或打开模型文件时，都会异步检查规则。

　　10、发布HTML文档

　　生成的HTML文档可以与大多数Web浏览器一起查看。

　　11、支持将PDF导出为干净打印

　　可以选择页面布局（纵向或横向）和页面大小（B5，B4，A3，A4，字母等）。

　　12、Markdown支持

　　可以使用markdown语法来编辑元素的文档，同时支持markdown语法突出显示和预览。

【软件优势】

　　1、可绘制9款UML图：用例图、类图、序列图、状态图、活动图、通信图、构件图、部署图以及复合结构图等。

　　2、完全免费：StarUML是一套开放源码的软件，不仅免费自由下载，连代码都免费开放。

　　3、多种格式影像文件：可导出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。

　　4、语法检验：遵守UML的语法规则，不支持违反语法的动作。

　　5、正反向工程：可以依据类图的内容生成Java、C++、C#代码，也能够读取Java、C++、C#代码反向生成类图。

　　6、支持XMI：接受XMI 1.1、1.2和1.3版的导入导出。XMI是一种以XML为基础的交换格式，用以交换不同开发工具所生成的UML模型。

　　7、导入Rose文件：可以读取Rational Rose生成的文件，让原先Rose的用户可以转而使用免费的。

　　8、支持模式：支持23种GoF模式(Pattern)，以及3种EJB模式。

【怎么画例图】

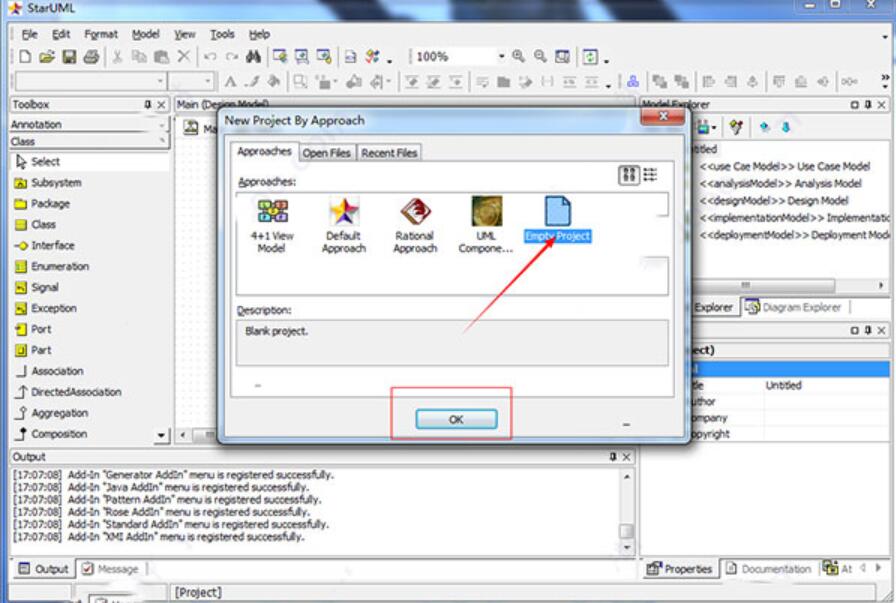

　　1、打开StarUML软件，选择“Empty Project”，单击OK。

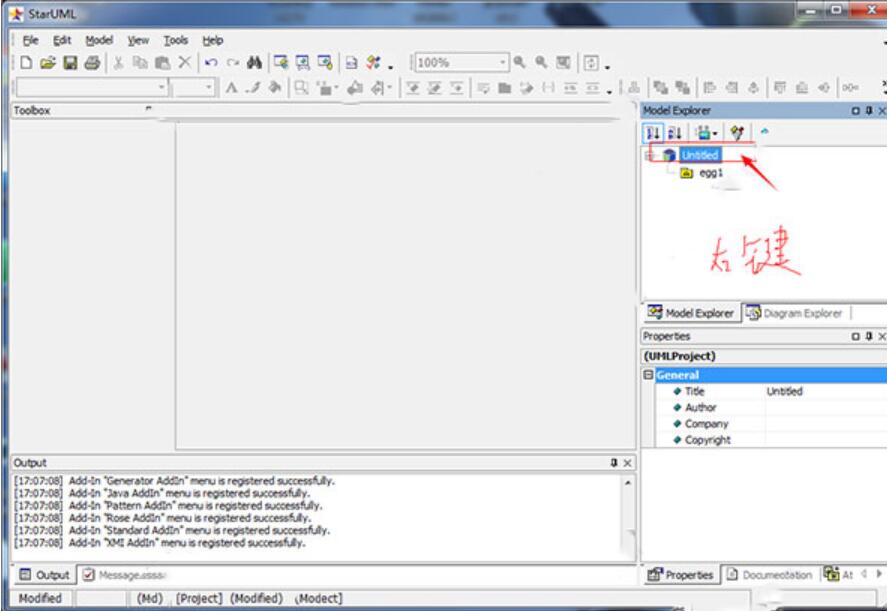

　　2、右键单击界面中的“Untitled”，选择“Add”-“Model”，命名为egg1。

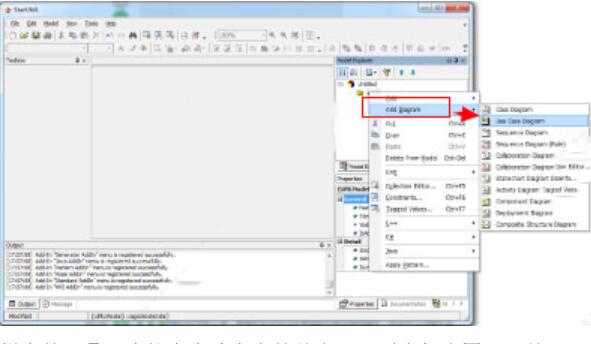

　　3、右键单击egg1，选择“Add Diagram”-“Use Case Diagram”，创建了一个用例图，命名为“用例图1”。

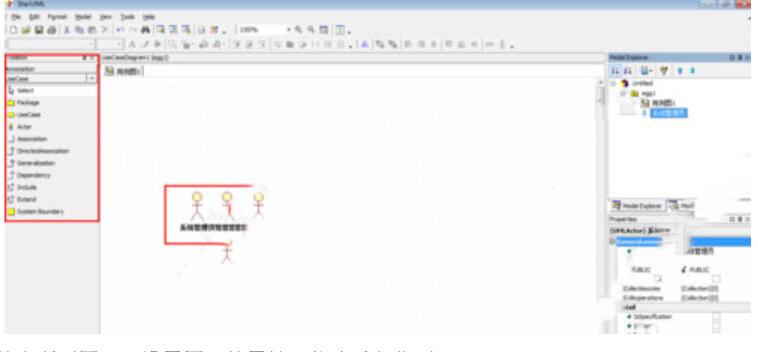

　　4、点击左边工具栏中的工具，直接在右边空白处单击即可画出相应图形，并且可以为图形命名。

　　5、右键单击所画图形，设置图形的属性，依次重复作画即可。
