软件 MSC Patran 2013 64位 官方安装免费版
图标
分类 软件下载-行业软件-机械电子-MSC Patran2013下载 机械电子
语言 简体中文
大小 1.55GB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

MSC Patran 2013是一款非常不错且功能强大的适用于工业领域的有限元分析软件，2013版本是2012的升级版，除了大性能上有所提高之外，对系统的兼容性也有所提高，软件拥有图形化的用户界面、支持CAD几何模型导入以及强大的几何造型等功能，这个版本比较难找，小编是在某网盘为大家搜索来的，共分为四个压缩包，全部下载完成后才能解压安装，本站提供了Patran 2013 64bit下载地址，有需要的伙伴们欢迎前来下载使用。

Patran提供了丰富的工具，能够简化线性，非线性，显式动态方法，热求解器，以及其他有限元求解器的分析。Patran提供的几何清理工具能够使工程 师可以轻松处理CAD中的缝隙和裂片，实体建模工具能够从头创建模型，从而Patran使得任何人都可以创建有限元模型。

使用全自动网格划分系统可以很容 易在平面和立体上创建网格划分（包括十六网格网格划分），手工方法能够提供更多的控制权，或者两者的组合。最后，最流行的有限元求解器的荷载，边界条件和 分析设置是内置的，能够最大限度地减少输入文件的编辑。Patran的综合性和行业测试功能可以确保您的仿真原型创造可以快速提供结果，以便使您可以根据 需求进行产品性能评估和优化您的设计。

MSC Patra 2013特色：

高效有限元几何模型创建工具

消除人力的CAD清理工具

有限元求解器的支持，以减少文件输入编辑

简易结果评价的后处理和报告工具

预/后处理自动化脚本

patran 2013使用小技巧

1、在 Patran里 如何Move 一组Points 的位置 , 而不改变这组 Points 的 ID 编号 Group/Transform/Translate的功能,

这样不但编号不会变, 连property跟边界条件都会保留

2、Patran如何执行多次Undo?

所有Patran的操作步骤, 都记录在最新的一个patran.ses.xx中,

如果需要多次undo, 可以刪除最后不需要的步骤指令行,

再利用 File -> Session -> Play 的方式, 执行改过的patran.ses.xx ,

这样可以无限制的undo。

3、Patran中如何定义杆件之间的铰接？

用的是rod元素，不需要定义铰接，因为rod元间本身就是以铰接形式连接。

如果用bar或是beam，需在properties里的Pinned DOFs @ Node 1/2定义铰接。

4、Patran 如何把不小心Equivalence的node分开

用 Utility/FEM-Elements/Separate Elements

在equivalence时, 可以將选项切换为"List",

只选择特定某些节点作equivalence, 可以避免不小心的失誤。

5、Patran如何將Tri3单元转换为Tri6单元

在Patran -> Element -> Modify/Element/Edit , 將Type选项打勾,

在Shape中选Tri, New Shape 选Tri6, 最后选取想要改变的Tri3单元,

6、Patran 如何定义材料库

Patran除了可以直接读取MSC.Mvision的材料材料库外，

还可利用执行Session File的方式，直接使用以前已经定义过的材料。

编辑patran.ses.xx，将定义材料的PCL指令剪下，

粘贴到另外一个文件中（如mat.ses）。

之后便可直接由Patran的File/ Session/ Play来加入此一材料的定义。

也可以直接加入Patran菜单的中：

把刚刚定义的session file 复制到

C:\MSC\patran2001r3\shareware\msc\unsupported\utilities\data_files\bv_material_data , 之后就会在Utilities/ Material/ Material Session File Library 中出现刚才的材料名称。.

7、Patran 的完整信息输出：

在执行Patran的时候出现齐怪的错误信息时,

可以先把Patran关闭, 接着启动DOS窗口,

在DOS下直接输入patran -stdout ，执行

再重新启动Patran, 会多了一个信息窗口。

patran2013安装失败怎么办

PS：小编这里就不提供安装教程了，其实不难...不会的，可以到nastran2013中看看。

从C:\MSC.software\MSC.Licensing\11.9或相应路径找到lmtools.exe，打开，点取service/licensefile标签，选择configuration using services，选择patran2013或者相应名字，下面不用打勾。选择configservices标签，把相应路径设置好后，把最下面的startserver at power up和useservices点上勾，再点取save services。点取start/s

top/reread标签，点击startserver，查看最下面的是否sucessful或者beruning，是的话打开patran2013即不会报错了。

abaqus6.14怎么与patran2013一起安装

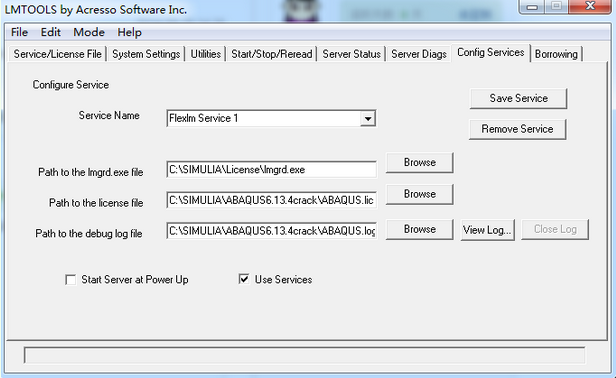

这个只要建立两个 Configure service文件就行了，用同一个LMtools，如下图所示，在弄个flexlm service 2就可以了，各自用各自的

patran2013中导入的模型怎么变为国际单位

在导入时有个option,可以改变unit.比如如果导入igs格式，可以点：iges options, 然后点中间的model units，就可以改变了。
