软件 罗克韦尔PLC编程软件(Rockwell RSlogix) v21.00 官方免费版(附授权文件)
图标
分类 软件下载-应用软件-编程开发-编程工具 编程工具
语言 简体中文
大小 2.27GB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

因版权问题，本站占不提供相关下载

罗克韦尔PLC编程软件又称Rockwell RSlogix，是一款新一代的可编程控制软件，主要适用于一些机械类的开发工程师使用，拥有支持与现有PLC系统无缝连接集成，快速进行数据传输等特点，是您进行PLC编程的不二选择，小编还为大家整理了软件的安装教程供大家参考，有这方面需求的伙伴们欢迎前来下载使用。

软件特色

1.罗克韦尔PLC编程软件可同时完成顺序控制与运动控制。

2.使用罗克韦尔PLC编程软件软件可以完全实现对模块的设置和监视

3.它是一款高度集成的编程软件

4.基于IEC1131-3标准，Logix5550控制器的指令集保持了已有的Allen-Bradley产品共同的看则有悟的特点，这使我们能充分利用已有的编程技能。

5.只需要安装一个罗克韦尔PLC编程软件包即可完成可编程序控制器、伺服控制器和伺服驱动器的编程和设置。

主要功能

1.无缝连接

易于和现有PLC系统集成：现有网络的用户可以与其他网络上的程序控制器透明地收发信息。

2.快速性

ControlLogix平台通过背板提供了高速数据传输，而且ControlLogix5000控制器提供了一个高速控制平台，提供了一种模块化的控制方法:

3.可升级

根据您的需要，增加或减少控制器和通讯模块的个数，可在一个机架内使用多个控制器。请选择满足您应用需求的控制器内存容量。

4.工业化

提了一个硬件平台，可耐受振动，高温和各种工业环境下的电气乾扰。

5.集成化

建立一个集成了多技术的系统平台，包括顺序控制、运动控制、传动控制和过程应用。

6.结构紧凑

适用于控制高度分散并且配电盘空间有限的应用场合。

安装教程

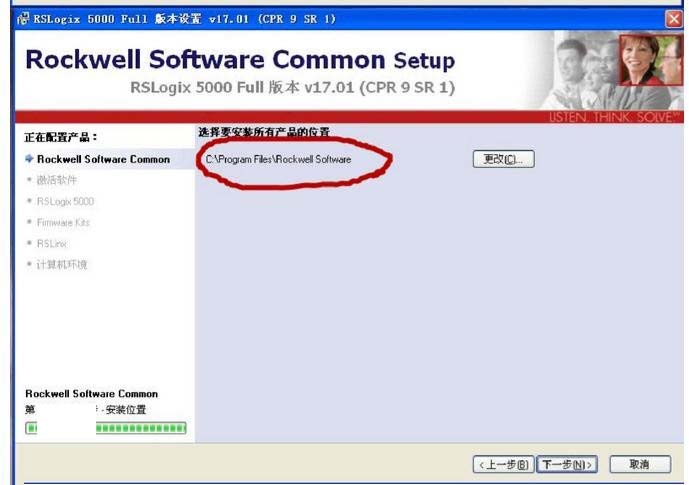

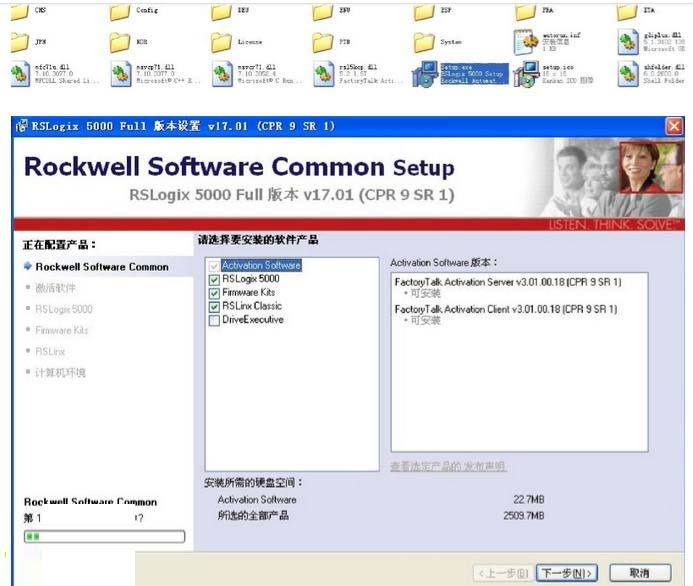

1、RSLogix5000安装 点击RSLogix5000安装文件进行安装，按照提示进行。 输入序列号202024567，进行下一步。软件默认安装在C盘，建议不要修改安装目录。

输入序列号，进行下一步。软件默认安装在C盘，建议不要修改安装目录。

在语言选项内，选择”English”， 只安装英文版即可。

一直下一步就可以了。

使用教程

1. 双击桌面上的 RSLinx 图标 启动 RSLinx 软件。

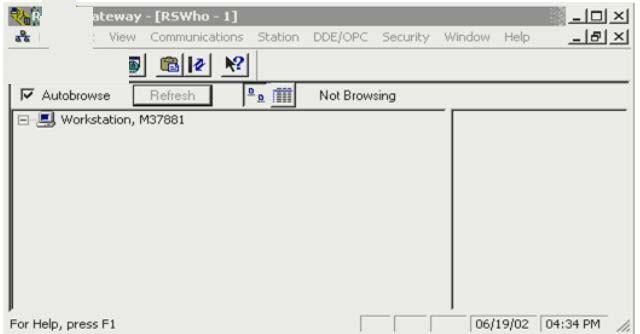

2. 单击 RSWho 图标将出现罗克韦尔软件 RSLinx Gateway - [RSWho - 1] 画面。

罗克韦尔PLC编程软件

RSWho

RSWho 画面实际上是 RSLinx 的网络浏览器界面，借此可查看所有活动的网络连接。 此画面的左侧窗格是树形控件，该部分以层次视图显示网络和设备。当网络或设备已折叠，即指示为 +符号时，可单击 + 符号或双击该网络或设备图标来展开视图并开始浏览。当网络或设备已展开，即指示为 – 符号时，可单击 – 符号或双击该网络或设备图标来折叠该视图。 RSWho 画面的右侧窗格是列表控件，该控件以图形化方式表示网络中存在的所有设备。

添加 AB_ETHIP-1 (Ethernet/IP) 驱动程序

在实验的本部分中，您将添加用来与 Logix 处理器通讯的 Ethernet/IP 驱动程序。 1. 在"通讯"(Communications) 菜单中，选择"组态驱动程序"(Configure Drivers)。

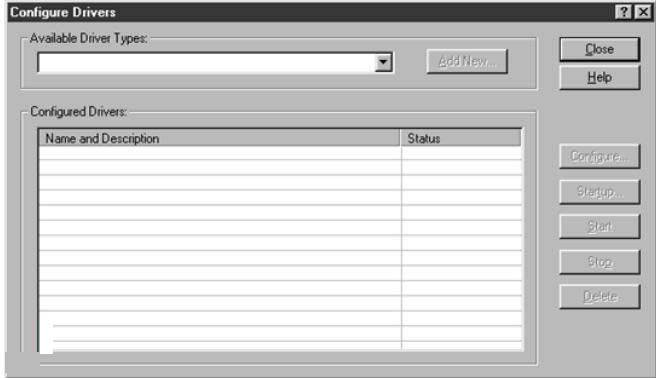

将显示"组态驱动程序"(Configure Drivers) 对话框。

罗克韦尔PLC编程软件

2. 在"可用驱动程序类型"(Available Driver Types) 下拉菜单中，选择"EtherNet/IP 驱动程序"(EtherNet/IP Driver)，然后单击"添加新驱动程序"(Add New) 按钮。

在 RSLinx 中，您将注意到共列出了两种不同的以太网驱动程序：EtherNet/IP 驱动程序和以太网设备。一般情况下，您应使用新的 EtherNet/IP 驱动程序... 它将自动扫描并查找网络中所有兼容EtherNet/IP 的设备。但使用此驱动程序无法找到少数几种较早的罗克韦尔以太网产品。较早的以太网设备驱动程序适用于所有罗克韦尔以太网产品，但其仅会扫描您手动令其搜索的 IP 地址。如果需要，您可在 RSLinx 中同时激活两种不同类型的驱动程序和/或每种类型的多个实例。

3. 单击"确定"(OK) 接受默认名称 (AB_ETHIP-1)。

罗克韦尔PLC编程软件

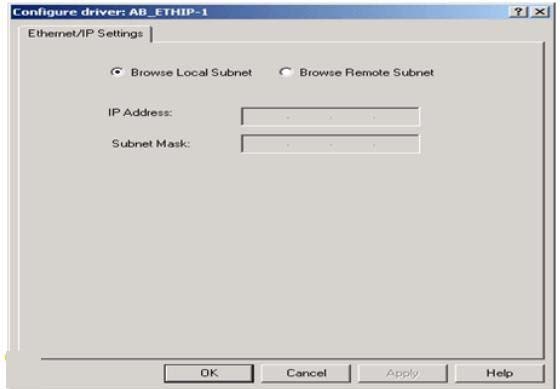

4. 确保已启用"浏览本地子网"(Browse Local Subnet) 单选按钮，然后单击"确定"(OK)。

罗克韦尔PLC编程软件

将项目下载到控制器

在实验的本部分中，您将下载项目。

1. 最大化 RSLogix 5000 和 Controller1.ACD 项目。

2. 在"通讯"(Communications) 菜单中，选择"在线节点"(Who Active)。

罗克韦尔PLC编程软件

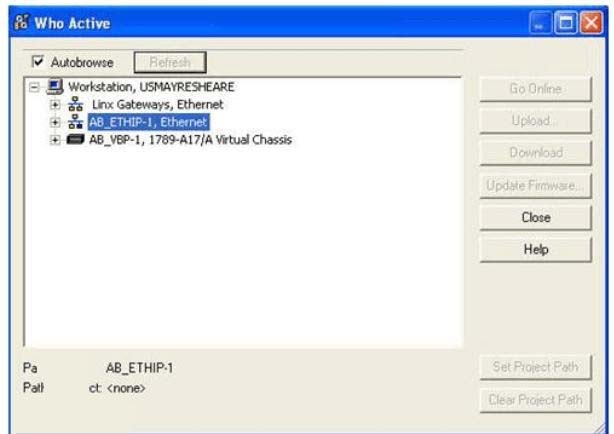

将出现"在线节点"(Who Active) 画面。

罗克韦尔PLC编程软件

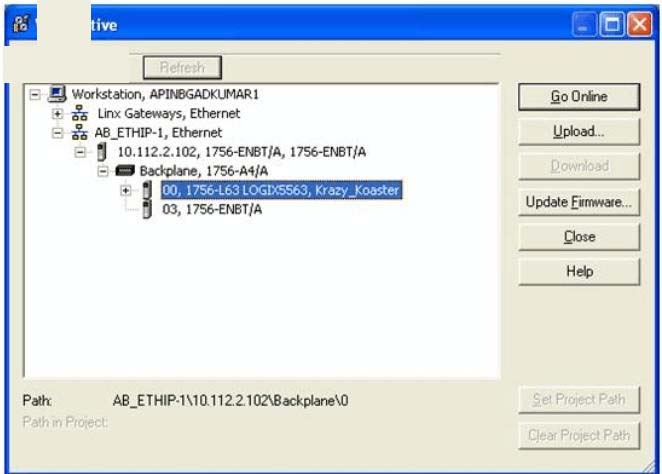

3. 通过单击"+"展开视图，直到显示如下画面

罗克韦尔PLC编程软件

4. 单击"下载"(Download)。 软件将要求您验证该下载。

5. 出现以下提示后，再次单击"下载"(Download)。

罗克韦尔PLC编程软件

6. 然后便会开始将项目下载到控制器。

如果控制器在下载前处于"运行"模式，软件将提示您返回到"运行"模式。如果要求，则选择"是"(YES)。
