软件 Autodesk Eagle v7.7.0 64位 中文免费版
图标
分类 软件下载-行业软件-机械电子-Eagle7.7中文版下载 机械电子
语言 简体中文
大小 54.7MB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

Autodesk Eagle原名叫做CadSoft Eagle，后来被autodesk收购所以改了名，这是一款强大实用的PCB印刷电路板设计软件，软件包含了原理图编辑器、PCB编辑器和自动布线器等模块，可以满足不同工程师的需要，新版本在保留了eagle的全部功能之外，还进行了更新，可以大大地降低PCB电路板的设计成本，需要此款工具的朋友们欢迎前来下载使用。

主要特色

容易学习

-原理图编辑器、PCB编辑器和元件库编辑器具有相同的用户界面

-专家提供免费的服务支持

-兼容Windows®、Linux®、Mac®系统

容易使用

-灵活的用户语言程序(ULP)可以实现自定义功能，例如特定的指令序列、仿真、数据导出和导入等。

-导出的Gerber文件能够在任何电路板工厂使用：

Gerber 274X和Gerber 274D

Excellon NC钻孔数据格式

SM1000和SM3000

用户自定义的输出格式

读取、编辑和解析来自EAGLE以外的数据

新的XML数据库结构让用户能够通过编写脚本来实现在EAGLE的格式下进行设计，极大的提高了生产效率。您可以对设计进行修改、从其他设计中导入信息、甚至对其他的格式进行转换。这是第一个使用ASCII文本格式的CAD数据库，而且能够成为业界内进行设计交流的一个标准 – 使得EAGLE成为市场上最灵活、最易于用户使用以及最具生产效率的PCB工具。

设计规则：使用复制和粘贴功能来合并PCB设计和原理图

您可以将某个已经完成的设计中相互对应的原理图和PCB设计复制到另一个项目中。其中的元件与信号都会严格保持不变，从而实现了原理图和PCB设计的一致性。这种方法能够轻松地完成设计，例如对多通道器件的设计。您需要做的仅仅是设计单个通道的原理图和PCB，然后进行简单的复制即可。使用蛇形线能够帮助用户在PCB上自动为某个信号实现特定长度的布线。线路中的蛇形线用于在高速数字电路中增加信号延迟时间。

增强的布线功能

通过撤销和恢复记录来优化您的工作流程

撤销和恢复记录能够显示您所做的每一步历史操作。您能够任意选择取消之前的操作或者恢复您取消的操作。

通过ULP程序BGA escape routing来提供您的工作效率

BGA元件可能会拥有1000个引脚甚至更多。其封装也变得越来越小。连接所有的引脚、设置过孔、决定需要使用的层、以及从BGA下方扇出等工作非常困难并且乏味。该ULP程序通过一种适当的方式帮助您从BGA连线的工作中解脱出来。

通过提高内部分辨率(支持1/4、1/8、1/16、1/32和1/64 mil的栅格尺寸)实现了毫米和英寸间的完美转换。

如果您不得不同时使用公制和英制单位，您就会知道在将常见的英制栅格尺寸转换成毫米时所产生的问题。将内部分辨率提高到1/64 mil能够在任何情况下实现正确的转换。

图形用户界面的改进

定义您自己的右键菜单

通过在右键菜单中自定义菜单内容能够加速您的工作流程。常用的命令或者命令组合可以加入到右键菜单中。这样能将鼠标点击的次数降至最低并提高工作速度。

元件库编辑器的优化

将一个引脚连接到多个焊盘

您可以将原理图符号中的一个引脚关联到封装中的多个焊盘上，或者将一个引脚与多个属于相同信号的焊盘中的某一个进行关联。EAGLE可以通过该功能处理元件引脚的内部关联关系。与之前的版本相比，原理图符号更加美观并且可以节省用于符号定义的时间。

轻松绘制任意形状的焊盘

以一个焊盘或一个SMD为基础，通过WIRE或POLYGON命令来绘制最终的元件轮廓。这些对象将被视为焊盘/SMD的一部分。在对这些对象进行设计规则检查时将不会再出现任何问题。

得益于差分线对布线和自动生成蛇形线

特殊信号的布线可以实现完全相同的线路长度。差分线对的布线用于电路板上的差分信号(正负信号)，以便建立同步的传输系统。

得益于无数量限制的Technology参数和封装变量名

之前对于Technology参数和封装变量名的数量设定了限制。在某些情况下可能会超过这个数量限制，因而设计者不得不将一个元件库一分为二。在第6版EAGLE中已经不再有该限制。

PCB编辑器插件

自动测量您的PCB设计

通过标尺工具您可以点击鼠标来测量对象的尺寸。

使用Cutout多边形来建立限制区域

现在外部和内部层都可以绘制单独的限制区域，在这些区域中不允许敷铜和布线。只需要先绘制一个多边形，然后将其定义为cutout即可。

多个电路板方案实现了灵活性

现在EAGLE6已经支持一个原理图对应多个不同的电路板方案。

通过单击鼠标来对文本进行居左、置顶、居右、置底、置中或者居中操作

该功能让您可以像在文本编辑器中一样对文本位置进行调整。实现整洁的布局并且让撰写工作 – 例如撰写注解，变得更加得心应手。

文件描述功能

通过添加描述来个性化原理图、原理图页面、电路板和原理图符号

文件描述功能可以让您了解电路板或者原理图的内容信息。这些信息会显示在Control Panel中，并不需要在编辑器窗口中加载文件来进行查看。这样项目管理人员就能够更加清晰地掌握项目信息，在不使用编辑器加载文件的情况下查看文件内容描述。该功能也可以用于多页面原理图中的页面。

EAGLE个人设置方法

除了基本的安装外，EAGLE还能够让用户自定义特定的程序功能，比如配置菜单、功能键或者屏幕颜色。许多这样的设置都可以在Control Panel或者任一个编辑器窗口中的Options菜单中进行修改。

脚本文件eagle.scr

在这种特殊的命令文件(脚本文件)eagle.scr中可以通过EAGLE命令的形式为原理图编辑器、PCB编辑器和元件库编辑器设定预设值。需要使用这种功能的用户应该首先熟悉EAGLE命令语言。在EAGLE的帮助页面中可以找到每一条EAGLE命令的语法。

用户界面

用户界面可以单独进行设置。请单击Control Panel或者任一编辑器窗口中的 Options/User interface菜单。该指南假设您使用的是默认设置。

功能键

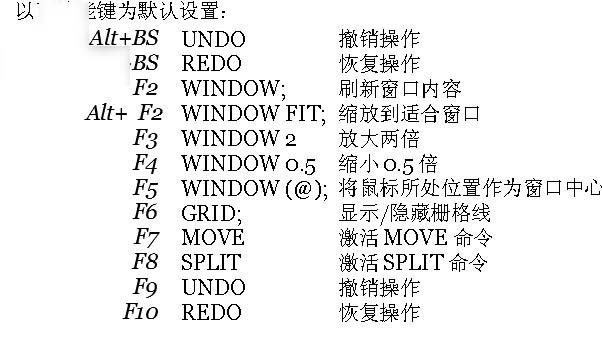

不同的命令已经预先定义了不同的功能键。这些定义可以由用户在任何时间进行修改。但是操作系统的特殊功能键(比如Windows系统中F1代表帮助功能)不能修改定义。当前的功能键分配可以通过 Options/Assign菜单进行查看。

Eagle 8.0免费版下载

层颜色

层颜色可以任意设置。通过菜单Options/Set访问Color标签，您可以对颜色值进行设置。您需要同时定义一对颜色值：

层的普通色和高亮色。高亮色用于突出显示执行SHOW或MOVE命令时选中对象。请通过DISPLAY菜单上的Change按钮并使用Color选项来分配层颜色。

.在帮助页面中可以找到关于配置的其他信息。请查看SET、ASSIGN、User Interface、CHANGE和Project的有关信息。

创建EAGLE项目方法

首先我们来创建一个新的项目。在启动程序后，先左键单击Projects分支的+ 符号，然后单击树形分支下的examples和 tutorial项。这时会显示tutorial目录的内容。再右键单击tutorial，在弹出菜单中选择New Project 选项。然后为新项目命名，比如MyProject，并按下Enter键。通过该方法您就可以在 tutorial下创建一个名为MyProject的子目录。该目录用于保存属于您的项目的所有数据文件。当然您也可以定义更多的子目录。

要定义您的项目文件夹的保存路径，请单击⇒ Options/Directories并在Projects文本框中输入指定的路径。

右键单击该项目可以创建新的原理图、PCB设计和元件库。每个项目目录下都包含了一个名为eagle.epf的文件，该文件保存了针对项目的设置和窗口位置等信息。

当前的活动项目可在Control Panel 中查看(后方有绿色圆球)。在再次启动程序时，将会恢复到程序关闭前的状态。最后使用的项目和其他用户定义的设置保存在~/.eaglerc文件(Linux和Mac系统)或者eaglerc.usr文件(Windows系统)中。

在开始讲解一下实例前，我们需要将 tutorial目录下的demo1.sch， demo2.sch和demo2.brd文件复制到MyProject目录下。请按住Ctrl 键并将需要的文件拖拽到MyProject目录中再放开鼠标左键。Ctrl 键表示对该文件执行复制操作，如果不使用该键则文件会被剪切到目标目录中。Mac系统下的EAGLE版本的区别如下：

在按住 Ctrl键时单击某个文件项会出现一个弹出菜单。选择Copy项然后在文件对话框中指定目标文件夹。现在请双击打开demo1.sch文件。

如果您使用组合键 Alt+X关闭了程序并再次启动它，则程序会恢复到您之前的设置和编辑窗口。
