软件 SolidCAM 2017 SP0 64位 多语言安装免费版(附安装教程)
图标
分类 软件下载-行业软件-机械电子-SolidCAM2017破解版下载 机械电子
语言 多国语言
大小 3.2GB
软件类型 国外软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

SolidCAM 2017 SP0中文破解版是一款非常好用且专业的机械加工软件，主要适用于机床加工等操作，软件提供了丰富的模块供工程师选择，小编提供的这个版本仅适用于64位操作系统，新版本增强了对windows10操作系统的兼容性，可以大大地降代产品的开发成本，缩短产品的开发周期，提高开发效率。SolidCAM 2017提供了多种铣削、高达5轴的车铣复合加工、车削、线切割等多种功能，并且可以大大地提高刀具的寿命，至于安装方法与之前的版本相似，需要此款工具的朋友们欢迎前来下载使用。

SolidCAM2017功能

节省数控加工时间70%以上

材料去除速率每个刀具和刀片的速度都很高 - 即使使用小直径刀具，也可以使用全切割，一次通过刀具的整个长度。一种优化的刀具路径之一可以进一步推动切割速度和生产率。从现有的机器获得最大潜力 - 我们的许多客户甚至取消了新的CNC机床订单!

大幅度延长刀具寿命

我们的许多客户告诉我们，他们已经减少了更换工具订单的频率和数量 - 大大增加了他们的底线。

使用唯一的iMachining技术向导避免最佳CNC设置的猜测

专利技术向导提供自动优化的进给和速度值，从而实现更短和更简单的编程程序，大大提高编程生产力。正确的，第一次...每一次。

无缝集成在SOLIDWORKS中

SolidCAM的CAM软件适用于所有CNC应用，是SOLIDWORKS领先的集成CAM。SolidCAM + SOLIDWORKS提供最佳的集成CAD / CAM软件：

通过无缝单窗口集成直接在SOLIDWORKS内部运行

SolidCAM工具路径与SOLIDWORKS模型的完整刀具路径相关性

SOLIDWORKS金牌认证CAM合作伙伴十多年

软件特色

提高生产效率，缩短生产周期 - 最高节约70%的加工时间

增加刀具使用寿命 - 使用时间延长2-3倍

加工高硬度材料

较小刀具的出众加工性能

4轴和车铣复合的iMachining加工

极高的编程效率

极短的学习周期

正确的工作您现有的CAD里面：S ^ 在eamless整合SOLIDWORKS

完全关联性：设计更改启动自动刀具路径更新

消除进出口挑战：节省大量的时间和挫折

获得最快的速度：极短的学习曲线，因为您已经熟悉SolidCAM的界面，因为它在SOLIDWORKS内部运行

获取完整的图片：SolidCAM的工作在CAD装配模式，以图形方式显示比赛时间，工具和虎钳在模拟

SolidCAM2017安装教程

1、下载文件解压，我们双击"SolidCAM_2017_SP0_English_x64.exe"【中文版安装：SC2017_SP0_Localization_Chinese..._x64.exe】开始运行;

2、然后就可以开始安装了，以下是SolidCAM2017的安装提示，也就是需要安装这两个组件;

SolidCAM2017

3、稍等一会儿就会自动下载组件安装，安装完成后就会开始软件的安装

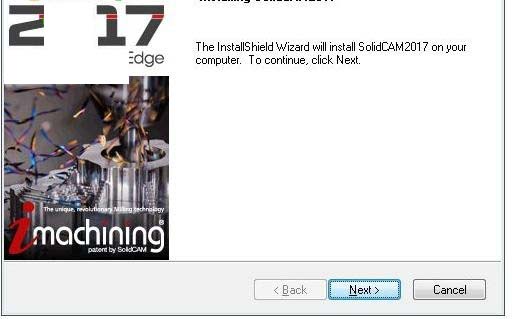

4、如下图，进入软件的安装向导

SolidCAM2017

5、出现安装协议，有认识英文的阅读一下，然后点击i accept，也就是我同意

6、继续next设置软件安装目录，默认为“C:\Program Files\SolidCAM2017”，点击browse可以更改安装位置

7、继续next选择安装类型，我们选择第一项也就是metric

SolidCAM2017

8、如下图，我们选择要安装的组件，基本上就是一些常用的工具或者示例等，我们可以选择全部安装

SolidCAM2017

9、然后一直next就可以完成软件的安装了

轮廓参数设置说明

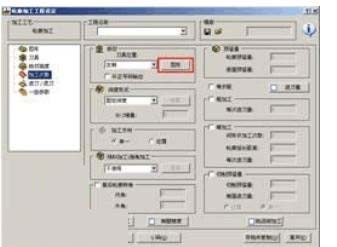

打开Profile Operation -轮廓加工工程设定 对话框

选择Rough 粗加工 对话框，选项中来定义毛坯粗加工的相关参数

设置Wall offset 轮廓预留量为0.2 mm，该参数的设置实现在粗加工中对零件轮廓的偏移

设置offset 切削预留量设置为2mm 设置Setp over侧面进刀量为1mm

这个时候SolidCAM将自动根据您参数的设定，实现轮廓的侧面偏移和底面的偏移距离的变化，从轮廓上端到下端

定义Setp down 每次进刀为5mm

激活Finish 精加工对话框，在这里我们定义精加工的参数 设置Step down 每次进刀为7mm

现在我们来定义刀具相对于轮廓的位置，在Tool side刀具补正方向中定义刀具位于轮廓RIGH右侧

单击Show Tool显示刀具按钮，观察刀具在轮廓中的位置

这个时候我们会看到刀具位于几何轮廓的外侧，为了便于学习，您可以自行切换刀具相对于轮廓的位置，使用Show Tool 显示刀具功能，观察刀具位置

SolidCAM2017

在图形显示对话框中单击  按钮，关闭Show Geomentry 几何显示 对话框，回到
Profile Operation-轮廓加工工程设定对话框中
注意这里有一个Compensation 补正号码输出功能，当这个功能被激活时，在G—code代码中会有刀具半径补偿代码输出

几何修改的具体操作

SolidCAM可以在一些SolidCAM选项里共用几何图形。 SolidCAM提供了额外的修改共用几何图形的能力，专门针对每个加工;这包括指定不同的几何延伸(Extension)、偏移(Offset)和初始定义(Define Start)。几何修改同样包括在加工中当前选择的几何图形链接。(如果有多条几何图形链接)。这些修改仅仅是对当前加工程序的，并不会影响共用几何图形的其它程序，几何修改支持轮廓加工(Profile)、T-开槽加工(T-Slot)和2.5次元加工(Translated Surface)。

修改(Modify)按钮是添加在加工工艺(Technology)页面对话框里。

SolidCAM2017

点击修改(Modify)按钮会显示几何修改对话框，这个对话框可以修改当前的几何图形。

刀具补正方向(Tool side)

SolidCAM2017

刀具补正方向(Tool side)的选项允许定义刀具相对于几何图形的位置。若需要更详细的了解，请参阅SolidCAM铣削用户指南。

链接(Chain)

这个链接(Chain)区域显示当前的几何图形的所有链接列表。位于链接列表一侧的复框可以在当前加工中选取包含/去除该链接。

在列表上点击右键会出现菜单。此菜单可以执行下列操作：

选择全部(Check all)：此命令可以选取所有链接

全部除选(Uncheck all)：此命令能够取消所有链接

反向选择(Invert check states)：此命令可以让所有链接的选取复选框状态

调换

反转(Reverse)：此命令使您能够反转链接的方向

全部反转(Reverse All)：此命令使您能够反转全部链接的方向

延伸(Extension)

延伸(Extension)可以定义所选择的链接的延伸长度。起始(Start)和终止(End)参数确定起始和终止的延伸长度。延伸部分是几何图形链接的起始点和终止点的切向延伸。根据链接方向决定起始和终止的。

SolidCAM2017

定义一个负值时， SolidCAM会缩短链接的距离，距离是沿着链接测量出来的。并用起始和终止的参数指定。

SolidCAM能够用直接输入数值或者在模型上选取点(当输入光标放在编辑框中)的方法定义起始和终止参数。

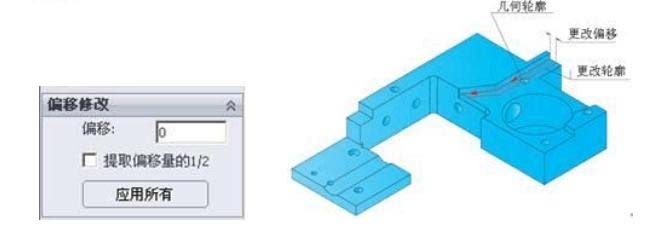

应用所有(Apply to all)按钮能够应用定义选择链接的延伸到所有链接中。 偏移修改(Modify offset)偏移修改可以定义所选择的链接的偏移量。加工路径在指定的偏移量上。

SolidCAM2017

SolidCAM能够用直接输入数值或者在模型上选取点(当输入光标放在编辑框中)的方法定义偏移修改参数。

SolidCAM2017

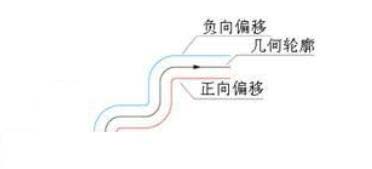

应用所有(Apply to all)按钮能够应用定义选择链接的偏移量到所有链接中 开放轮廓的偏移修改方向是根据链接的方向定义的。如图：正值的偏移修改量是在链接的右侧，负值的偏移修改量是在链接的左侧(根据所选择的链结方向) 。

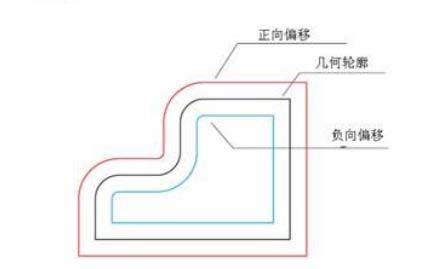

如图：封闭轮廓，正值的偏移修改量是在几何图形的外面，负值的偏移修改量是在几何图形的内面。

SolidCAM2017

提取偏移量的1/2(Take 1/2 from selected offset)能够根据定义的偏移量的一半定义偏移修改量。

给下面显示的零件的中心位置做一条直线加工刀路，找出中间位置。首先定义几何边界，几何图形偏移量使用点选方式在对面边上点取，并且勾选提取偏移量的1/2(Take 1/2 fromselected offset)。
