软件 Pidcad for autocad 2009 官方免费版
图标
分类 软件下载-图形图像-3D制作类-Pidcad2009破解版下载 3D制作类
语言 简体中文
大小 19.3MB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

Pidcad for autocad 2009是一款由维远泰克公司推出的化工设计绘图软件，这个版本需要与cad2009配合使用，软件提供了超过600多项绘图功能，可以不同领域设计师进行工程图和流制图的制作需要，软件还内置了丰富的图库资源，包括国家标准图幅库、设备符号库、阀门库和仪表库等，可以方便设计师查询，除此之外pidcad2009还完善了绘图功能，可以大大地提高工程师的效率，有需要的朋友们可以前来下载使用。

使用注意事项

1、要使用本软件必须确认网络可用，并保证6869端口开放

2、软件会定期提示升级，用户必须接受升级，否则软件将不可用

3、使用代理服务器的用户，必须正确设置Socket代理

4、鉴于开发费用，本软件中会含有不影响使用的第三方广告信息

Pidcad2009功能

1、操作简单、易学界面美观，600多项功能绘制流程图

2、方便、快捷自动统计各种材料表，自动记忆输入内容

3、行业标准图幅图库，用户可自行定义任意大小的图幅及各种标题栏

4、完善的设备绘图功能，绘制的各种图符均带有属性

5、用户通过定制工具可自行添加任何设备

6、自定义各种设备的属性 方便的图层设置功能

7、方便的图层设置功能，用户可随意选择不同的图层放置

8、结合PIDMIS系统，可实现各种工艺技术资料的无缝化数字化管理

Pidcad2009特点

1、基于AutoCAD，融合绘图标准与设计习惯

2、600多项功能，轻松绘制各种流程图

3、材料自动统计，标注自动添加、自动对齐

4、预设海量图库，可自定义图符，提升效率3至5倍

5、图幅、标题栏、管线颜色、设备自定义

6、可绘制PID图、PFD图、特例图、检测图等

Pidcad2009工具介绍

▲主工具条

可随时打开、关闭其它工具条，使ACAD绘图区域面积扩展到最大

▲设备工具条

可任意添加反应器釜、塔、罐、各类换热器、泵、压缩机等,可随意设置设备的外型尺寸

▲设备内件工具条

可随意添加反应器内件，各类塔盘，换热器内件等

▲小型设备工具条

添加各类泵、压缩机、过滤机、分离器等小型设备

▲管线工具条

实线、虚线可分层放置，可标注管段号、流向标识等;可任意选择图幅的大小

▲阀门工具条

插入闸阀、截止阀、球阀、碟阀、止回阀、疏水阀、角阀、安全阀及各类调节阀等，且插入后管线

自动断开。当移动或者删除阀门时，管线还可以自动闭合

▲仪表工具条

添加一次仪表、二次仪表、进控制室仪表、进DCS仪表等;插入仪表后，管线自动断开或自动生成

仪表连接线;可任意输入仪表功能代号、序号

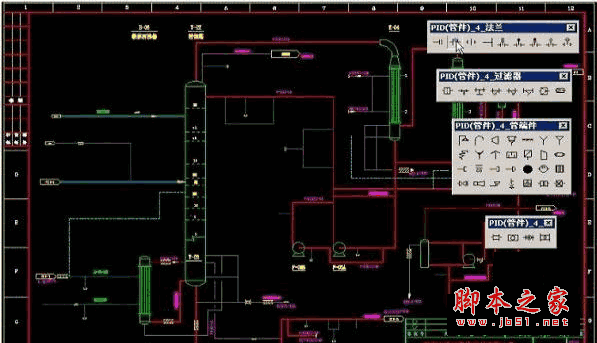

▲管件工具条

添加异径管、8字盲板、各类过滤器、管帽、活接头、盲法兰等管件，同样管件也支持连续插入和 自动替换功能

▲PFD绘制工具条

物流号标注，管线设备工艺操作参数标注，物料表在图纸左下角自动生成等

▲自定义功能

自定义图幅、标题栏、设备外形、内插件、管线颜色、设备属性

▲统计功能

自动统计各种材料，生成导出报表

阀门管件编辑

批量修改替换图纸上阀门仪表管件等;以及阀门管件及其标注对齐功能

Pidcad2009使用教程

一、PID图的内容

应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下:

a) 全部设备

b) 全部仪表(包括控制、测量及计算机联结)

c) 所有管道、阀门(低高点放空除外)、安全阀、大小头及部分法兰

d) 公用工程设施、取样点、吹扫接头

e) 工艺、仪表、安装等特殊要求

二、PID图中设备画法

例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C(或E-1A/B/C);如P-1为两台泵(一台操作，一台备用)，其编号为P-1A，P-1B(或P-1A/B)。用细实线画出装置全部操作和备用的设备，在设备的邻近位置(上下左右均可)注明编号(下画一粗实线)、名称及主体尺寸或主要特性。编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。但同一作用的设备由多台组成(或备用)时，可在编号数字后加A，B，C

设备的主体尺寸或特性的标注方法按不同外型或特性规定如下:

a) 立式圆筒型：内径ID×切线至切线高T/T，mm

b) 卧式圆筒型：内径ID×切线至切线长T/T，mm

c) 长方型：长×宽×高，mm

d) 加热及冷换设备：标注编号、名称及其特性(热负荷、及传热面积)

e) 机泵

设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐

设备内部构件的画法与PFD图规定要求相同。相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式。对某些需要满足泵的汽蚀余量或介质自流要求的设备应标注其离地面的高度，一般塔类和某些容器均有此要求。对于落地的立式容器，该尺寸要求也可直接表示在相关数据表设备简图中

三、PID图中管道画法

1.装置内所有操作、开停工及事故处理等管道及其阀门均应予表示，并用箭头表示管内物料的流向。主要操作管道用粗实线表示，备用管道、开停工及事故处理管道、其他辅助管道均用细实线表示

2.装置内的扫线、污油排放及放空管道只需画出其主要的管道及阀门，并表示其与设备或工艺管道连接的位置

3.装置内公用工程(水、蒸汽、燃料、密封油、冲洗油、空气、化学药剂等)可分不同系统按上述要求绘制公用工程的“管道及仪表流程图”。各种物料一般在使用地点用短实线示意，并标注物料的名称，但对其所采用的仪表和阀门不得重复表示(一般只表示在公用工程PID中)

四、管道的编号及标注方法

应根据装置的部分号和管内物料的属性分别按流程顺序编号，即每一种介质应分别顺序编号。允许中间有预留号，如：工艺管道(代号P)中不同属性物料管道之间可以留有空号。同一物料流经多台不同功能的设备时，每经一台或一组设备后新编一个管号

管道的标注方法如下:

××××- ××××-××××-××××-×××

公称直径 介质代号 管道编号 管道等级 隔热

或

××××-××××-××××-××××

公称直径 介质代号 管道编号 管道等级

公称直径以mm表示，例如：50即50 mm：介质代号详见附录A中的A2

管道编号一般为四位数字，首位数字代表“部分号”，后面数字为管道序号。如果装置不分成若干部分，则管道编号一般为三位数字，没有“部分号”。例如催化重整装置反应部分(部分号为2)第45条油汽管道，其管号应为2045

管道等级的选定按SEPM 0101.1，先由工艺专业确定，最后由配管专业在管道说明表中会签。隔热要求代号见附录A中的A3

五、阀门、法兰、大小头、取样接头、管道过滤器的表示方法

a)阀门应按不同种类图例表示，参照SH/T 3101。特殊阀门更应表示清楚。对关键性阀门应标注操作方式(其代号见附录A中的A4)

b)与设备开口法兰联接的管道均应将法兰画出，与带法兰的阀门联接处可不画法兰。由于工艺要求需在管线某段设置法兰时，应予表示，并注明其位置尺寸

c)所有盲法兰应画出法兰盖。阀门一端有法兰盖或丝堵的可用 或 表示

d)最终版的PID中所有变径处的大小头均应予表示

e)安全阀用代号PSV表示，编号格式同2.4.2的设备编号，并在编号下端注明其定压(Pc)

f)所有取样接口，即使不设取样冷却器，均应在流程图中表示并编号，编号前加代号SN，如SN-101……等

g)泵入口若设置固定式管道过滤器，流程图要表示。临时过滤器不表示在流程图中

六、特殊要求的表示法

对设备、管道、仪表等设计或安装等有特殊要求的部位，应在图上标注清楚，也可在图中适当位置画出详图，并将详图编号，详图代号DTL;也可在图的右上端或下端用备注的形式加以说明

a)详图：用来表示设备、管道、仪表等局部地方的设计详图，如有多个详图时，可用DTL-A、B、C、D区别

b)自流管道：应注明管道的坡度及方向，例如：i=0.005即坡度为0.5 %;

c)工艺或仪表要求管道有一段水平管段或垂直管段或测量点有距离要求时应在所要求的位置予以注明

d) 管道出现不同的管道等级要求时，应在变等级处标明不同的管道等级，

e) 需要伴热的管道可在其下端(水平管)或右侧(垂直管)相距1 mm处增画一细虚线，并在管号中注明

f) 一些管道如易凝易冻管道要求“尽量短”、“无盲肠”或“无存液”…等均需表示

g) 注释：在PID中难以表示的工艺、管道及仪表的要求，均可用注释加以说明。注释应予编号(注1，注2，注3……)，将编号标注在应予说明的部位。 注释内容：仪表、远距离操作阀门、特殊阀门、小型设备(过滤器、取样器等)等的安装位置及安全距离要求，如：某阀门其位置要能看到T1-××;放空管的高度及距离要求;高点放空、低点排液的要求;泵和压缩机安装临时过滤器的要求;高度安装设计对袋形布置特殊要求等等h) 进出装置或进出任一张图(多张图组成的PID)的管道表示法详见本标准2.6.1的规定

七、仪表的画法

应画出装置全部控制、测量、记录、指示、分析、联锁等仪表。所有仪表均应分类编号，成套供应设备可与仪表专业协调确定编号原则

八、代号和图例

应将设备、管道、仪表等的代号和图例统一画在一张图上，作为“管道及仪表流程图”的一张图编档案号，一般均作为PID的第一张图

仪表插入方法介绍

同插入阀门一样，插入仪表前，需先画好管线;根据仪表的插入方法不同，

仪表分为： 单线类仪表和双线类仪表二种;

插入各类仪表时，需正确填写仪表的功能代号、位号及比例，文本框中填写的功能代号和位号均显示在流程图中的仪表框内;

如果所填的仪表功能代号和位号出现错误，将影响到仪表的标注。

(1)插入双线类仪表

打开仪表工具条→选定所需的双线类仪表→系统弹出对话框(图)→填写仪表属性→单击【确定】按钮→在管线上选取添加仪表的位置，即完成操作。

pidcad2009

选择插入多个，可连续插入该仪表。

(2)插入单线类仪表

打开仪表工具条→选定所需的单线类仪表→系统弹出对话框(图)→填写仪表属性→移动鼠标到仪表在管线上的插入点→单击鼠标左键→垂直移动鼠标到【仪表符号圆】所需要放置的位置→单击鼠标左键，即完成单线类仪表的插入操作。

pidcad2009

图是分别插入一单线类仪表和一双线类仪表的效果图，仪表圆圈大小按化工部标准以10毫米表示。

pidcad2009

如何绘画管件 、设备内件 、箭头 、管线的断开 、管线拌热 、管线接续图箭头和界区接续图箭头、接续图箭头字串替换 、管线坡度标识 、管线保温标识 、电气图库绘制 、统计 ……?
