软件 Protel99se元件库&封装库大全 免费版
图标
分类 软件下载-行业软件-机械电子-protel99se元件库下载 机械电子
语言 简体中文
大小 9.85MB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载
介绍

Protel99se元件库&封装库大全分享给脚本之家的各位朋友，包含Protel常用封装库、Protel常用元件库等比较全面的资料，主要是各大集成芯片厂家元器件的PCB封装库，对电子行业的朋友们来说可是非常有用的，需要的朋友千万不要错过哦！

特色介绍

1、多图纸设计

一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。

2、原理图连线设计

确定起始点和终止点，Protel99se就会自动地在原理图上连线，从菜单上选择“Place/Wire”后，按空格键切换连线方式，自动连线、任意角度、45连线、90连线，使得设计者在设计时更加轻松自如。

3、检查原理图电性能可靠性

打开LCD Controller.ddb 设计数据库，点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口，Protel99se可以帮助我们进行电气规则检查。

4、同步设计

在Protel99软件中使得原理图与PCB同步是容易的，Protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息。

5、建立材料清单

打开“4Port Serial Interface.ddb”设计数据库，找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface.prj”文件设计窗口，选择“Reports”中的“Bill Of Material”菜单，按照导向器所给选项选择，完成选择，一个“Excel”风格的材料清单将被制成。

6、原理图仿真

Protel99se软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。

在Protel99se中执行仿真，只要简单地从仿真用元件库中放置所需的元件，连接好原理图，加上激励源，单击仿真。

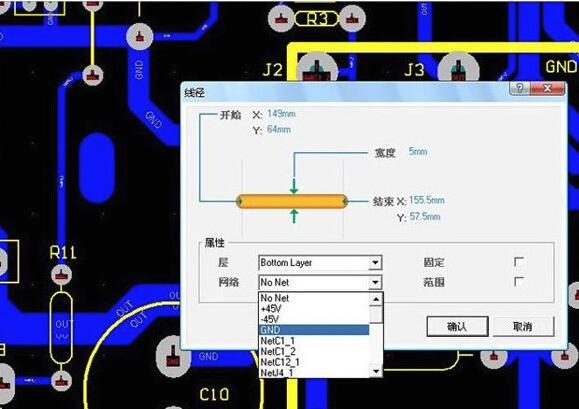

7、布线设计

Protel 99se有三中布线方式：忽略障碍布线(Ignore obstacle)，避免障碍布线(Avoid obstacle)，推挤布线(Push obstacle)。我们可以根据需要选用不同的布线方式，在“Tools”工具菜单下选择“Preferences”优选项中选择不同的布线方式。也可以使用“SHIFT+R”快捷键在三种方式之间切换。

8、信号完整性分析

Protel99se包含一个高级的信号完整性仿真器，它能分析PCB设计和检查设计参数的功能，测试过冲、下冲、阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题，可以从PCB运行一个反射或串扰分析，以确切地查看其情况。

常用操作

1、调用画图工具View-》Toolbars-》Customize

2、在移动元件时按空格可旋转元件

3、找元件时要参照对元件库的描述，Converter含有AD、DA等;Analog是模拟器件，如运放等;Memory是存储器件.....

4、一个工程数据库中最好不要将所有文件都放在文件夹Documents中，因为这样会产生一些意想不到的小问题。而将文件直接放在数据库根目录下则不会出现这些问题。

使用说明

1、下载解压，双击打开Protel99SE文件夹，并点击setup.exe开始安装;

2、输入产品的序列号：NG9A-JVDN-Z4SK-CTTP;

3、设置好软件安装路径，一般不建议修改;

4、等待安装完成，稍等即可;

5、再双击“Servicepack6”文件夹，点击“protel99seservicepack6.exe”进行sp6破解;

6、接下来汉化，先将C:\WINDOWS中的client99se.rcs文件(事实上是英文菜单文件)保存起来，再将“Protel99汉化”文件夹中的CLIENT99SE.rcs复制到windows根目录下替换。

7、然后安装PCB汉字模块：将“pcb-hz”目录下所有的文件复制到Design Explorer 99 se根目录中，注意检查一下hanzi.lgs和Font.DDB文件的属性，将其只读选项去掉。

8、再安装国标码库：将文件“gb4728.ddb(国标库)”复制到Design Explorer 99 se/library/SCH目录中，并将其属性中的只读去掉。

9、再将“Guobiao Template.ddb(国标模板)”文件复制到Design Explorer 99 se 根目录中，并将其属性中的只读去掉。

10、汉化完成，打开桌面上的protel 99se图标，即可正常使用。

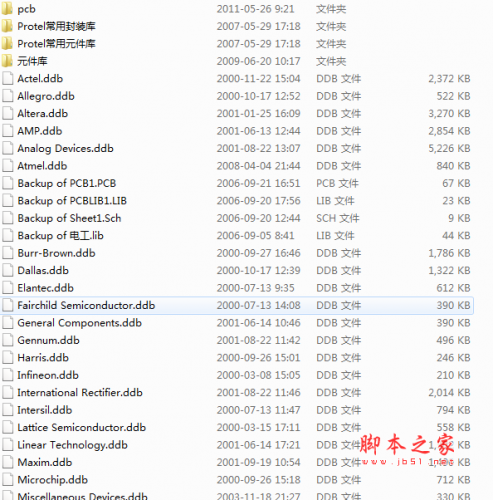

截图
