Siemens Star CCM+ 2022破解版是一款功能强大的计算辅助工程(CAE)解决方案，是全球最全面的单一集成软件环境内工程模拟，主要是一个产品仿真的功能，用于在单个集成用户界面中解决流体和固体连续体力学中的多学科问题。在单个集成包中提供世界上最全面的工程物理仿真。Simcenter STAR-CCM+不仅仅是一个CFD求解器，它是一个完整的工程过程，用于解决涉及（流体或固体的）流动、传热和应力问题。它提供了一套集成组件，这些组件结合起来产生了一个强大的包，可以满足各种建模需求。Simcenter STAR-CCM+仿真环境提供执行工程分析所需的所有阶段，包括：导入和创建几何、网格生成、求解控制方程、结果分析•、用于设计探索研究的仿真工作流程自动化、连接其他CAE软件进行协同仿真分析等。欢迎需要此款工具的朋友前来下载使用。

PS：百度网盘中包含single precision 与 double precision版本，大家可以根据需求进行下载。

功能特色

1、几何学

Simcenter STAR-CCM+从领先的CAD和PLM系统导入几何图形并在其中集成。

Simcenter STAR-CCM+还提供直接修改和创建CAD几何图形的内置功能。

2、网

Simcenter STAR-CCM+为表面和体积网格划分操作提供一整套功能。

3、物理

Simcenter STAR-CCM+是一个多物理场平台，用于求解源自物理基本定律的方程组。可以在同一个模拟中解决具有多个时间尺度的场景。

4、求解器

数值算法求解Simcenter STAR-CCM+根据所选模型及其边界条件构建的方程组。

5、数据分析

Simcenter STAR-CCM+提供了用于以数字和视觉方式分析仿真结果的工具。

6、设计探索

在Simcenter STAR-CCM+中，Design Manager提供了一种用于运行设计探索研究的自动化方法。设计探索涵盖性能评估和优化。除了Design Manager，Simcenter STAR-CCM+环境中的所有功能都可以使用Java宏实现自动化。

7、与CAE软件交互

Simcenter STAR-CCM+提供与其他工具的数据映射、基于文件的耦合和紧密耦合协同仿真

8、特定应用工具

Simcenter STAR-CCM+包括用于特定行业应用的工具。这些工具缩短了创建和分析这些行业所需的典型案例所需的时间。

9、可用性和生产力

Simcenter STAR-CCM+客户端为高效、可自动化和可扩展的仿真框架提供了多种功能。

Simcenter STAR-CCM+ 2022安装激活教程

Single.Precision

1.安装西门子STAR-CCM+17.04.008(2026.0001)单精度Linux64
不要安装 FlexNET Publisher License Manager

3.用破解版覆盖原<17.04.008>程序文件夹
存档“17.04.008-SSQ.tar.gz”

4.复制“license.dat”到电脑

5. 创建指向 license.dat 的环境变量 CDLMD_LICENSE_FILE

6.重启

7.享受！

Double.Precision

1.安装西门子STAR-CCM+17.04.008-R8(2026.0001)双精度Linux64
不要安装 FlexNET Publisher License Manager

3.用破解版覆盖原<17.04.008-R8>程序文件夹
存档“17.04.008-R8-SSQ.tar.gz”

4.复制“license.dat”到电脑

5. 创建指向 license.dat 的环境变量 CDLMD_LICENSE_FILE

6.重启

7.享受！

Simcenter STAR-CCM+ 2022新功能

一、平台

1、部署

• 经认证的操作系统 (OS)

? RHEL 8.3、8.4、Alma/Rocky 8.4、openSUSE Leap 15.3、SLES 15 SP3

? Windows 10 21H1

• 退役的操作系统

? CentOS/RHEL 7.5、7.6、7.7、8.0、8.1、CentOS 8.2、openSUSE Leap 15、15.1、15.2、SLES 12 SP3、SP4、15、

15 SP1, 15 SP2

? Windows 10 1903、1909、20H1、Server 2012

• 预定的操作系统支持 Simcenter STAR-CCM+ 2022.2 的更改

? 添加：Windows 10 21H2、22H1、Windows 11 21H2、Windows Server 2022

? 停用：RHEL 8.2

? 停用：Windows 10 20H2

• 认证的消息传递接口 (MPI) 版本

? 英特尔 MPI 2021.2（LINUX 和 Windows）

• 停用的消息传递接口 (MPI) 版本

? 英特尔 MPI 2019.8 (LINUX)

? 英特尔 MPI 2019.7 (Windows)

• Simcenter STAR-CCM+ 2022.2 的预定消息传递接口版本

? 添加：OpenMPI 4.1.2 (LINUX)

? 停用：OpenMPI 3.1.6 (LINUX

2、用户体验

• 模拟模板 D4170，社区理念

? 通过创建模拟模板确保稳健且可重复的工作流程

? 在许多用户或整个组织中提供一致性

? 部署模拟最佳实践

? 更轻松地传递知识

? 使用新的 .simt 文件格式和保存到模板的可能性保护模拟模板

? 使用模拟模板立即提高工作效率

? 自动利用简化的工作流程

? 提高关注相关信息的能力

? 如果需要，稍后了解有关模拟设置的更多信息

? 从现有模板创建新模拟

• 使用新图标改进外观和感觉以折叠-展开树节点

? 在 Linux 和 Windows 上一致

• 改进的自定义树工具提示行为

? 与仿真树一致

• OpenJDK 11.0.12 更新确保安全

二、CAD 集成

1、CAD-客户

• 更新

? 现在支持的 CAD 软件包版本为：

2、CAD交换

• 增加了对 BIM CAD 格式 IFC（西门子 CAD 阅读器）D5142 的支持

• 所有支持的版本更新如下：

• 融合文件支持

? 启用从 NX 以 Parasolid 格式导入收敛文件

? 收敛数据作为网格零件导入

? 适用于网格零件的所有特征和操作都可以在收敛数据上执行

三、几何学

1、3D-CAD

• 快捷键

? 通过更快的几何准备交互提高生产力

? 固定快捷键用于：

- 可见性工具栏选项

- 最喜欢的操作

- 从场景中隐藏/显示

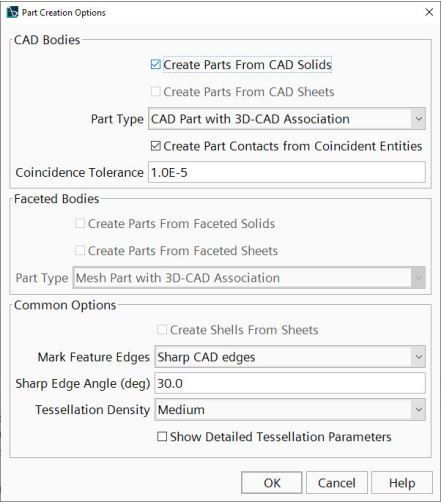

• 3D-CAD 到零件

? 简化从 3D-CAD 到零件的数据传输，无论是否与 3D-CAD 关联

? 从 CAD 实体创建网格或 CAD 零件的选项

? 相关部件支持更新或同步方法

• 区分体色

? 通过更好的场景默认颜色提高视觉效果

? 3D-CAD 节点上可用的调色板选项

? 高对比度调色板

? 旧版绘图调色板

? 西门子调色板

• 2D 草图中的图案偏移

? 改进了为电池绕组创建扫描路径的方法

? 提供偏移间距和阵列实例数的参数

• 扫到指定距离

? 为仿真创建电池绕组的稳健方法

? 允许您指定沿路径的扫描长度

? 沿路径的端点修剪扫掠轮廓

• 从场景中寻找相似之处

? 更快的启动方法，直接在场景中查找相似功能

? 查找相似和在体内查找相似的面级选项

? 查找相似的身体水平选项

• 方向控制

? 从场景中轻松设置方向

? 交互式操作方向小部件以实现拉伸和镜像特征

• 查找身体内的接近面

? 轻松找到同一体内的间隙

? 支持面、边和顶点

• 找到楔子和凹口

? 使用搜索工具轻松识别楔形和凹口形状边缘

• 3D-CAD 附加更新

? 参数化局部实验室坐标以在不同坐标系中创建参考几何

? 从所有 3D-CAD 特征中的对象选择器中选择小平面体

? 搜索工具选项以查找实体上的凸边、凹边、刀凸边和刀凹边

? 曲面特征的平面支持翻转法线选项

? 在展平操作中支持设计过滤器

2、部分

• Contact Creator 网格操作

? 通过用于几何准备的自动接触创建过程提高了易用性

? 支持挡板、周期平移、周期旋转和弱接触

• 从 CAD 客户端更新 CAD 零件

? 启用由 CAD 客户端创建的 CAD 零件，以观察 CAD 参数以进行更新

? 更新 CAD 零件或模型或对受影响的零件执行网格操作将更新 CAD 零件

• 创建闭合等值面

? 通过确保平滑和防水的零件，改进用于提取结果设计的伴随拓扑优化工作流程

? GUI 没有变化

• 自动分壳器

? 通过自动创建边到边界面减少几何准备的需要

? 处理通过一组共同边连接在一起的板材零件时，管道显着改进并提高了自动化程度

? 转换为壳时自动将曲线拆分为非流形和其他曲线

? 自动网格（壳）接受具有非流形边缘的零件

四、网

1、表面修复

• 印记和零件联系审查工具

? 能够查看通过压印操作创建的联系人或现有联系人，以便轻松快速地进行几何准备

? 可用于表面修复合并/压印选项

? 查看可用的指标

- 部分联系摘要

- 接触零件计数

- 部分接触面积比

? 可用的诊断指标

- 非连续接触

- 非接触岛屿

- 接触拓扑错误

- 接触面积不匹配

2、表面网格

• Surface remesh 补丁合并

? 合并零件表面内的窄长面片以获得更好的表面重新网格化

? 没有 GUI 变化

3、体积网格

• 多表面挤压

? 从不同距离的多个零件表面快速轻松地进行网格挤压

? 新的 H 网格选项允许以不同距离挤出多个零件表面

? 可以生成与基于区域的网格挤出机的等效网格，并关闭冻结边界

? 不需要创建多个网格操作以允许在不同距离处进行挤压

? 使用 H-grid 类型时，可以将来自表面挤出机的自定义控件复制到体积挤出机操作

? 仍然支持现有的 O-grid 选项

• 在体积控制下改进四面体/多面体体积增长

? 解决了由体积控制包围的区域中网格细化不足的问题

? 更准确的增长率计算以改进网格细化

? 对于在狭窄通道中进行容积控制的情况，效果更明显

• 四面体/多面体网格器的稳健性和性能改进

? 改进了四面体/多面体网格生成的稳健性和性能（高达 5.7 倍）

? 复杂案例的网格生成成功率更高

? 在使用 Advancing Layer Mesher 的情况下，可以加快整体多面体网格生成时间

? 更高核心数的最显着改进

• 变形曲面网格操作中的 Evaluate Field On Surface 选项

? 新选项允许用户在表面网格表示上定义位移

? 不再需要生成体积网格以对零件的初始形状变形应用位移场函数

? 与伴随工作流不兼容，不支持表派生字段函数

五、CAE 集成

• 用于更快、更稳健的流固耦合的准牛顿法

? 快速二次收敛

? 工业案例使用准牛顿法比使用艾特肯法快 2.2 倍

? 可实现更小的残差

? 更稳健的收敛——某些情况无法通过其他方法收敛

? 学术案例与文献预期的迭代相匹配

? 符合 Abaqus 流固耦合仿真的最佳实践建议

六、差价合约

1、流动

• GPU 加速

? 由于启用了 GPU 加速，仿真周转时间更短，每次仿真成本更低

? 每次迭代，一个 8x Tesla V100 的 GPU 节点与约 29 个双插槽 Xeon Gold 节点一样快

? 硬件成本为 CPU 的 40%，功耗为同等 CPU 的 10%

? 支持恒定密度分离求解器 - 稳态和非稳态

? 大多数湍流模型、RANS 和 DDES，包括 k-ω，包括 SST DDES、k-ε

? 标准报告、监视器和字段功能 - 排除字段平均值

? 包括实施 NVIDIA AMGx

? 仅在 Linux 上受支持

? 在 Simcenter STAR-CCM+ Power Session Plus 和 Power on Demand 许可证上受支持

• 集线器式外壳界面 - 边缘到边缘

? 通过引入实体壳集线器接口，可以将壳区域用于多个片材沿边相交的片材零件

? 允许边缘到边缘集线器接口配置

? 来自任意数量的壳区域或零件的任意数量的壳边边界或曲线可以满足

和交换热通量

- 模型实体壳传导问题

• 多部分固体和多组分气体材料选择的多重编辑

? 通过允许您在多选后对多部分固体和多组分气体材料进行多部分编辑，提高了可用性

• 将热导率的默认Poly(T) 系数更改为空气（气体）、H2O（液体）、Al（固体）的系数

? 使用默认选项提高多组分气体、液体和固体的可用性并获得更多物理结果

• Poly(T) 和 Table(T) 支持多孔介质模型热平衡的热导率

? 通过允许您指定非常量热导率而无需复杂地使用场函数来提高可用性

? 增加了对多孔介质模型热平衡的热导率的多项式和表格定义的支持

2、活力

• 在实体 D4233 上启用辐射模型

? 更精简和更连贯的辐射工作流程允许更用户友好的模拟设置，其中辐射不透明或半透明固体浸入非参与区域

? 您现在可以决定仅对辐射体启用辐射

- 无需在周围透明区域包括辐射

- 无需像以前的版本那样手动将实体面属性复制到流体/透明面

? 外表面发射率和外表面反射率属性现在在界面边界处可用，当在不透明区域启用外部辐射并且在透明区域没有解决辐射时

? 与 S2S 辐射度和 Surface Photon Monte Carlo 兼容

• VOF 吸收系数中的灰色气体加权总和方法现在可用

? 喷雾燃烧和玻璃熔炉模拟的简化设置

• 相多孔介质热非平衡模型现在与 S2S 辐射模型兼容

? 更灵活的烤箱钎焊模拟和类似应用设置

3、反应流

• 新的反应器网络扩散通量处理

? 通过改进扩散通量处理提高反应器网络模型的准确性

? 反应器网络预测应该更接近从完整的复杂化学模拟中获得的值

• 改进的反应堆网络聚集算法

? 更容易获得独立于反应器的结果

? 新算法还生成请求的反应器的确切数量

• Reactor Network 分子量场函数

? 新场函数：RN 分子量

? 可用于预期 ppm 或 ppmv 值的污染物后处理

• 用于并行生成小火焰表的共享内存

? 生成大型小火焰表时，用户的工作流程更简单

? 并行生成表所需的内存大大减少

? 需要 OpenMPI

• 小火焰传输方程的单独数值参数

? 通过包含小火焰源项来提高模型的灵活性

? 现在可以为混合分数、进度变量及其方差生成源项

? 添加到内置源或替换的选项

? 通过在松弛因子和湍流施密特数下激活个体的选项，进一步定制小火焰传输方程

• 触发器的动态查询选择

? 允许在模板模拟文件中使用点火器

• 复杂化学的反应速率倍增器

? 额外的专家属性，可通过全局常数缩放反应速率

? 示例包括调整火焰速度或点火延迟

4、湍流

• 改进的墙模LES D5117

? 由于改进了 LES 的壁模型，在给定的网格分辨率下提高了近壁量的精度

? 用于墙壁处理的参考单元 远离墙壁的单元

? 新的模拟将使用新的墙壁处理，旧的模拟将使用现有的墙壁处理选项恢复

• 删除：Spalart-Allmaras 湍流模型的高雷诺数版本

? 高雷诺数 Spalart-Allmaras 湍流模型自 2021.1 起已弃用，现已移除

七、多相流

1、流体体积 (VOF)

• 隐式多步骤

? 通过允许更大的流动时间步长来加速 VOF 模拟

? 删除了选择时间步长的 CFL 限制

? 流动时间步长内体积分数的子步长

? 子步骤的成本 << 流程时间步的成本

? 通常比单步方法提速大约 3 倍

? 通过将流时间步（或目标流 CFL 数）增加 N 因子并添加 N 个子步来实现

? 保持体积分数传输的时间步长相同以满足 CFL 约束

? N=3 或 4 发现工作良好，准确度损失最小

- 较高的值可进一步加快速度，但通常作为准确性的权衡（见下图）

? 隐式方法比以前的显式方法推荐

? 在隐式方法中指定子步骤的数量允许选择分辨率级别

? 显式方法通过根据需要采取尽可能多的子步骤来确保自由表面在任何地方都始终是锐利的，这在计算上可能很昂贵

• 修改后的 HRIC (MHRIC) 方案

? 提高稳健性、收敛性和质量平衡

? 产生更平滑的相间界面

? 减少由于网格和其他问题而在自由表面产生伪影的机会

? 使用 AMR 和自适应时间步长时，通过降低最小时间和长度尺度的分辨率来缩短求解时间

? MHRIC 不如 HRIC 准确，但不太可能以高昂的成本解决不相关的细节

- 产生更厚的界面（通常为 3 个细胞厚），而不会导致数字混合

? 提高易用性

? 无需 HRIC 方案的角度因子

? HRIC 和 MHRIC 均作为选项提供

? 在任何地方都需要高精度和清晰的自由表面分辨率时使用 HRIC

? 使用 MHRIC 以更实用的方法处理具有广泛长度尺度的工业几何/网格

• VOF Wave 模型 D5504 的参数化属性

? 通过提供用于 VOF 波强迫和阻尼的配置文件提高了易用性

? 允许对使用参数的模拟之间的强迫和阻尼变化的海洋案例进行模板化

? 允许设计扫描/探索

? 允许使用字段功能

• 已解析的 VOF-LMP 转换：仅限于解析良好的 blob

? 通过避免从解析不良的 VOF blob 生成大量小型 LMP 包裹来降低计算成本

? 添加了新标准“最小 Blob 体积分数”以设置在 Blob 核心处进行过渡所需的最小体积分数

? 避免转换体积分数比邻居高的单细胞斑点（数字混合/噪声）

? 为新模拟自动添加值 0.95 的标准（如果需要，可以删除/更改）

? 通过仅转换准确捕获的 blob 来提高准确性

• 滑移速度相互作用长度尺度限制器：单元尺寸和壁距限制器

? 参见 MMP 中的条目

• 每相总压力和总温度

? 参见 MMP 中的条目

2、混合多相 (MMP)

• MMP-LSI 的表面张力（MMP with ADIS）

? 加快表面张力很重要但也存在混合物的模拟（与完全解析的 VOF 相比）

? 在本地捕获液滴和小溪以及其他地方未解决的混合物

? 表面张力仅适用于

大接口带

? 建模为混合物的未解决细节

- 不包括子网格毛细效应

? 镜像 VOF 实施

? 包括动态接触角和滞后模型

• 滑移速度相互作用长度尺度限制器：单元尺寸和壁距限制器

? 通过交互长度尺度限制器提高了对较大液滴/气泡尺寸的鲁棒性

? 避免由于局部非物理长度尺度导致大滑移速度而导致的发散

? 提高易用性

? 不再需要复杂的现场功能来进行稳定运行所需的限制

? 可单独启用的可选限制器，可根据以下条件为滑动速度提供：

? 单元尺寸 — 防止在近壁区域出现非物理的大液滴/气泡（通常会导致

从使用恒定的长度尺度）

? 壁距 — 防止比局部单元大的液滴/气泡造成

分歧

? 也可用于 VOF 滑动

• 每相总压力和总温度

? 以前为没有普遍接受的定义的混合物提供了总量

? 现在在定义明确的情况下按阶段提供总数量

? 影响以下场函数：

? 绝对总压力

? 总压力

? 总温度

? 也适用于 VOF

• MMP 的真实气体模型

? 参见 EMP 中的条目

3、欧拉多相 (EMP)

• EMP 的自适应网格细化 (AMR)

? 通过仅在需要的地方使用细网格来减少单元数，从而降低计算成本

? 提高易用性 - 无需预定义精细网格区域

? 从粗网格开始（在几何分辨率的限制内），让求解器细化

? 基于模型的细化方法自动确定要细化或粗化的位置

? EMP 的新 AMR 提供商

? 用户自定义网格适配

? LSI 网格细化

• 带有 EMP 的 S-Gamma 和 A-MUSIG 种群平衡模型

? 气体中液滴的新聚结和破裂模型

? 包括空气动力学效应（现有模型侧重于流体动力学）

? 提供了两个额外的模型：

? O'Rouke 聚结效率

? Kocamustafaogullari 分手率

• EMP D5059 的真实气体模型

? 以前只有 IAPWS-IF97 兼容 EMP/MMP

? 现在提供所有其他真实气体模型

• EMP Flow Solver URF 升级为配置文件

? 现在可以将隐式和显式 URF 设置为参数或场函数

• 最小体积分数的一致限制

? 解决边界上的最小体积分数、初始化和体积单元之间的不一致处理

? 用户指定的最小体积分数现在用于所有数量

? 以前的最小体积分数 1e-12 用于初始条件和边界条件，与用户输入无关

4、分散多相 (DMP)

• DMP 与自适应网格细化 (AMR) 的兼容性

? 允许使用 AMR 对更多物理场进行建模 - 消除了以前的不兼容性

? AMR 细化通常不是 DMP 阶段，而是其他物理场，例如冲击波或自由表面

? DMP 阶段的存在以前阻止了 AMR 的使用

5、流体膜

• 流体膜蒸发的热限制选项

? 现在默认启用热限制选项

? 在接近饱和温度时限制过度蒸发速率

6、拉格朗日多相 (LMP)

• 液-固-气混合物型号 D5194、D5285

? 提高模拟含固体液滴的准确性和真实性

? 设置拉格朗日相时的新液-固-气混合物材料选项

? 新反应工程方法 (REA) 喷雾干燥蒸发模型

- 液滴中固体的体积分数随时间增加会阻碍水分去除

? 可用于模拟喷雾干燥中的奶滴

• 支持VOF-拉格朗日转换模型D1541 中的多分量气泡

? 由于可用于涉及多组分气体的更广泛应用的混合多相方法，周转时间更快

? VOF 解决了多组分气泡的形成

? 使用拉格朗日 (LMP) 进行后续跟踪

? 将自适应网格细化与单元聚类相结合，以平衡精度和周转时间

7、离散元法 (DEM)

• 与 Meshfree DEM D5030 兼容的柔性光纤

? 提高了设置模拟的易用性，可以忽略纤维与流体流动的相互作用

? 不再需要以下内容：体网格划分、连续相流体模型和求解器、用于运动的重叠网格

? 缩短求解时间，避免在复杂运动仿真中使用昂贵的重叠网格方法

8、计算流变学

• 与二阶时间的兼容性

? 提高给定时间步长的解的准确性

? 与多相和部分填充求解器不兼容

7、计算固体力学

• 与刚性部件接触

? 启用结构模型接触 CAD 零件或任何其他几何零件的固体力学和 FSI 应用程序

? 选定的几何零件是刚性的

? 根据几何零件的最新表面表示计算接触

? 通过惩罚方法强制执行联系

? 不考虑摩擦

• 非线性正态模式

? 通过考虑应力和应变对结构的固有频率和模式的影响，提高真实感

? 例如，吉他弦的自然频率（音调）取决于弦中的法向应力（张力）

? 固体应力正态模式求解器根据模型的当前应力/应变状态求解特征值问题

? 因此，在执行求解器时，模型应始终处于收敛状态

? 注意：必须启用非线性几何模型才能计算非线性模式。 如果未启用非线性几何模型，则计算模式将仅为线性

• 默认材料法

? 显着减少设置实体应力模型所需的点击次数

? 每当您设置新的固体应力物理连续体时，都会自动创建默认材料定律

• FSI 设置中的流体网格变形现在完全由 Mesh Morpher 管理

? 确保 FSI 设置的网格变形一致

? 只要网格变形求解器和流体结构耦合求解器出现在模拟树中，必须启用网格变形求解器选项 Morph At Inner Iterations，或者必须将流体结构耦合求解器的模型兼容性选项设置为忽略（建议专家使用 只要）

? 建议启用 Mesh Morpher 求解器的 Boundary Layer Morphing 选项

... ...

八、设计探索

1、伴随

• 拓扑优化湍流处理——增加了 Tke 抑制

? 通过抑制流固界面上的湍流量来改进优化过程，模拟水平集上的壁函数

? 物理量计算更准确

? 设计进一步优化

? 与平滑验证结果更好的相关性

• 涉及质量流量平均量的伴随成本函数

? 通过为伴随成本函数引入差分质量流量平均量，提高涡轮机械优化的可用性

• 高阶残差场 D5666

? 高阶残差字段暴露，并允许在每次迭代中更新

? 允许监测残余收敛，以促进应用基于伴随的误差估计驱动的自适应网格细化

2、设计经理

• 累积分布图

? 使用累积分布图在制造前更快、更安全地做出设计决策

? 通过累积分布形状更好地理解产品行为

? 评估是否以及如何违反约束

? 毫不费力地提取设计的统计趋势，例如

? 设计空间的百分比

? 违反约束的设计百分比

? 围绕高性能设计的响应值分布

• 稳健性和可靠性研究的附加分布

? 使用 Weibull 和 Poisson 分布更好地表示制造公差

九、数据分析

• Simcenter STAR-CCM+ Web 查看器 D5527

? 通过基于 Web 的场景文件查看器有效地传达复杂的 3D 模拟结果

? 与利益相关者轻松共享 3D 模拟结果

? 方便终端用户的场景可视化

- 避免软件下载和安装

- 消除兼容性问题

? 加载和配置场景

- 文件对话框

- 列出场景和情节

- 重置相机

? 推荐谷歌浏览器

• 在场景 D5657、D5306、D5286、D4839、D4749、D4697 中轻松注释定量数据

? 通过可视化探针注释快速添加定量数据

? 将关键结果传达给利益相关者，以加快决策速度

? 用户可配置的注释

- 选择字段功能进行查询和显示

- 使用复选框切换可见性

? 多个注释访问

- 工具栏按钮

- 键盘快捷键（“，”）

• 扩展的渲染材料库

? 通过预设材质提高高级渲染场景的生产力

? 无需离开场景即可轻松使用预设材质

- 分组以便于识别

- 避免创建自定义材料

- 减少鼠标点击次数

? 扩展库

- 各种颜色的变体

- 重命名旧材料以保持一致性

• 改进了高级渲染的真实感

? 开箱即用地创建更逼真的体积渲染场景

? 默认获得更高保真度的输出

- 在图形库中使用新的模式过滤

- 避免增加质量值和渲染时间

• 使用区域作为输入 D3007、D3417 制作更小的 .simh 文件

? 通过使用 Regions 数据导出压缩的 .simh 文件提高生产力

? 与 2021.3 相比，2022.1 实现的 .simh 文件大小减少示例

- 无损：约小 2 倍

- 有损：最多缩小 6 倍

- 适用于本地和非本地位置

? 现在更有效地存储和共享带有 Regions 数据的 .simh 文件

? 导出无损和有损压缩的选项

- 默认无损压缩模式

- 指定有损模式下保留的位数

• 可定制的绘图调色板 D1234

十、特定应用工具

1、缸内解决方案

• 改进了刚性棱镜边界层变形器的性能

? 由于新的变形器并行交换算法，总周转时间得到改善

? 影响所有使用刚性棱镜层的运行，这是自 Simcenter STAR-CCM+ 2020.3 版本以来的默认设置

? 液膜模拟的更大收益（最高 1.3 倍加速）

• 第一次阀门打开事件的自动时间步长减小

? 在发动机循环的早期阶段增加稳定性，自动减小第一个阀门打开附近的时间步长

? 自动时间步长设置面板的新子部分，解决第一个阀门打开问题，无论是排气还是进气

? 使用默认值的总迭代次数略有增加

• 封装阀门接口的体积控制

? 通过阀幕界面附近的网格修改提高稳定性

? 在此位置自定义表面网格尺寸和棱镜层厚度

? 通过开/关设置在采用体积控制方面具有更大的灵活性

? 全局参数启用/停用

? 阀门升程关闭公差功能——在非常低的升程中有效

• 拉格朗日体积源平滑法默认激活

? 由于新的默认设置，提高了涉及液体燃料喷射的模型的稳定性

? 注入模型开启后，默认激活体积源平滑方法

? 液膜也激活时激活壳源平滑方法

? 基础簇长度值设置为网格大小相关值

? Solvers 下的新子部分，用于调整细胞簇长度分数

• 气门升程面板：三次插值和新的绘图选项

? 通过新的插值选项提高了发动机阀门边界条件和运动规范的准确性

? 更平滑、无阶梯的阀门速度曲线

? 实时显示阀门输入量，减少设置错误

? 气门升程 XY 图中显示的选项：原始表、气门升程和速度

? 仅显示当前打开的阀门的功能

• 燃油喷射的恒定质量流量

? 通过引入阶梯式拉格朗日燃油喷射提高可用性

? 解决了以前使用 (X,Y) 表和单值 Y 列的限制

? 允许访问影响喷射时间的喷射开始/结束参数

? 自动更新绘图，减少设置错误

? 根据不同的时间参数和/或质量流量更新质量流量表

• 将共轭传热 (CHT) 数据导出到单独的文件中

? 通过增加共轭传热数据写入方式的灵活性提高生产力

? 为不同的外壳区域生成单独的文件

• 在燃料质量图中添加剥离膜演化曲线

? 通过包括从液膜中剥离的燃料液滴质量的演变，更快地理解模拟数据

• 禁用具有松弛到化学平衡 (RTCE) 的原位自适应制表 (ISAT) 的选项

? 在方法不会导致复杂化学加速的情况下，通过禁用动态制表选项增加了灵活性

2、电子冷却

• 为场景添加注释

? 提高对结果和模型的理解，能够向场景添加注释

3、电池

• 简化电池组创建

? 新的设置选项提高了生产力并减少了设置错误

? 现在可以复制/粘贴电池模块，只需单击几下即可组装电池组

? 串联或并联模块连接动作

- 在电路文件夹中自动串联或并联电池模块

• Simcenter Amesim 等效电路模型 (ECM) 的导入

? 通过新的 Simcenter Amesim ECM 数据导入实现快速、自动化的 RCR 0D 模型配置

? 补充现有的文本电池模型 (TBM) 文件导入

? 通过利用现有数据防止多余且耗时的 ECM 装配任务

? 重复使用之前在 Simcenter Amesim 电池识别工具中执行的装配

? 确保跨尺度和场景的模型连续性，以实现结果的一致性

• 支持 RCR 0D 模型的扩散阻力

? 指定附加扩散阻力作为 RCR 0D 模型中 RC 元素的一部分的专家选项。它与 Simcenter Battery Design Studio 中的 RCRTable 3D 模型中指定的扩散电阻相同

4、电子机器

• Simcenter Motorsolve 电机设计文件导入

? Simcenter STAR-CCM+ E-Machines Performance Workflow 现在除了支持 Simcenter SPEED 的现有支持外，现在还支持从 Simcenter Motorsolve 导入电子机器设计

? 1 单击以访问电子机器几何形状

? e-Machine 设计几何在 3D-CAD 中自动生成并创建 2 个复合零件：

- 1 用于 2D 电磁学问题

- 1 用于 3D 热流体问题

? 由于零件元数据字段中材料的自动分配，加快了电磁物理设置

- 模板 sim 文件可用于进一步自动化物理设置
