软件 齿轮及链轮几何参数计算小软件
图标
分类 软件下载-行业软件-机械电子 机械电子
语言 简体中文
大小 453KB
软件类型 国产软件
发布时间
用户评分 3
备案号
官方网址
软件授权 免费软件
操作系统 Windows平台
厂商
下载

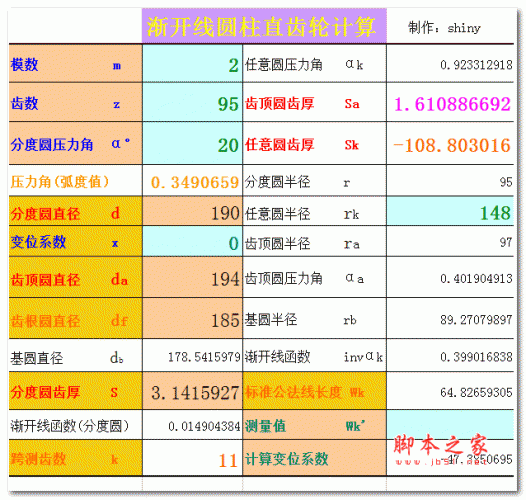

介绍 齿轮及链轮几何参数计算小软件，更好更快的帮你计算齿轮的相关数据。包括渐开线圆柱齿轮计算、螺旋齿轮几何尺寸计算、圆锥齿轮几何尺寸计算、涡轮蜗杆几何尺寸计算、各种齿轮及链轮几何参数计算小软件链轮,计算,帮助,链轮计算,链轮参数,齿轮参数.
链轮是链传动中的重要零件，链轮齿形、节距等与链条相关尺寸加工是否正确，将直接关系到链条的使用寿命。
链轮的基本参数l、Z-齿数，2、P-链条节距， 3、d-滚子直径，
4、d分一分度圆直径，5、d顶一顶圆直径， 6、d根一齿根圆直径，
7、一节距角 8、Q一压力角，R一齿沟圆弧半径。
前三个参数为用户提供的重要数据，后序参数为链轮设计参数可参照有关标准计算。
链轮参数：分度圆直径:d=p/sin180°/z p=节距可查表 z=齿数
齿顶圆(外径):D=p×(0.54+cot180°/z)
常用链轮节距：
3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.05
3分 4分 5分 6分
分度圆直径：d=p/sin（180°/z）
齿顶圆直径：dmax=d+1.25p-d1
dmin=d+（1-1.6/z）p-d1
齿根圆直径：df=d-d1
注：p 链条节距
z 链轮齿数
d1 链条滚子直径
最简单的算法就是{? 分}=分度圆直径除与{齿数+2}
链轮型号：包含非标链轮（根据客户图纸定制），标准链轮（美标和公制）。
链轮常用材料：C45
链轮常用加工方法：淬火处理，表面发黑处理。
链轮齿数选用的一般原则：
19 齿或以上
一般用于中高转速、正常工作条件下运行的主动链轮。
17 齿
只用于小节距主动链轮。
23 齿或多过23齿
推荐用于有冲击的情况。当速比低时，用高齿数链轮可以大大减少i链节的转动量、链条的拉伸负荷和轴承的负荷。
链轮设计:
对于节距12.7-38.1标准链条的链轮各厂家己采用
标准滚刀在滚齿机上生产。加工时，用户只需提供链轮齿数、节距和滚子直径即可生产。链轮设计按GBl244-85设计。非标准链轮在用户提供必要数据的基础上，要做如下计算:分度圆直径:d分=P/sin180度/Z=P·K， P-节距，K-齿数系数可查表。
齿沟圆弧半径:Rmin=O.505d， d=滚子直径。压力角? Qmin=l20度-90/2; Qmax=140度-90/2。一般选用Qmax。齿面圆弧半径Remin=O.008d；(Z·Z+180);Remax=O.12( Z·Z+2)。一般选用Remax。齿面圆弧半径的位置Do在 d分一0.2P圆周上。齿沟分离量 S：机加，Smin=0.08d；非加，Smin=O.04P。一般选用机加齿沟分离量。节距角a=360/Z。齿厚：单排为内节内宽的0.95，双排为内节内宽的0.93。
　　齿顶圆可根据作图来决定，也可在分度圆的基础上加0.85一0.95倍的滚子直径。以上数据是链轮设计的重要参数。
